10.9
Meten CO en CO
2
▶ Meet het CO-gehalte en het CO
▶ Noteer de waarden in het onderhoudsprotocol ( § 10.11, pag.
39).
10.10 Meten gasvoordruk
▶ Meet de gasvoordruk ( § 8.5, pag. 24).
▶ Noteer de waarde in het onderhoudsprotocol ( § 10.17, pag. 41).
10.11 Meten gas-luchtverhouding
▶ Meet de gasluchtverhouding ( § 8.8, pag. 27).
▶ Noteer de waarde in het onderhoudsprotocol ( § 10.17, pag. 41).
10.12 Meten ionisatiestroom
▶ Lees de ionisatiestroom af op het display ( § 8.9, pag. 27).
▶ Noteer de waarde in het onderhoudsprotocol ( § 10.17, pag. 41).
-of-
▶ Indien de waarde lager is dan 2 A: vervang de ontstekingsunit ( §
10.16.2, pag. 39).
10.13 Controleren rookgaskeerklep
Indien de cv-ketel in een overdruk-cascadesysteem is geplaatst dient de
rookgaskeerklep te worden gecontroleerd.
▶ Open de inspectieopening boven de rookgaskeerklep.
▶ Controleer de rookgaskeerklep op slijtage, beschadiging of vervui-
ling en vervang indien nodig.
▶ Vul indien nodig de rookgaskeerklep bij met water.
▶ Sluit de inspectieopening van de rookgaskeerklep.
10.14 Controleren (rook)gasdichtheid
▶ Controleer alle gasvoerende delen op dichtheid ( § 8.10, pag.
28).
▶ Controleer het rookgasafvoersysteem op dichtheid en correcte mon-
tage en beugeling.
▶ Controleer of de sifon gevuld is met water en vul deze zo nodig bij (
§ 10.6, pag. 38).
10.15 Controle op goede werking
▶ Controleer alle koppelingen op dichtheid.
▶ Controleer de bedrijfsdruk en vul zo nodig bij.
Houd hierbij rekening met de waterkwaliteit ( § 5.3, pag. 12).
▶ Controleer de instellingen op de cv-ketel ( § 9.4.2 "Servicemenu",
pag. 29).
▶ Vul het inspectie- en onderhoudsprotocol in ( § 10.17, pag. 41).
▶ Sluit het voorpaneel.
10.16 Vervang componenten
10.16.1 Vervangingstermijn componenten
De volgende componenten moeten na de gespecificeerde gebruiksduur
worden vervangen.
Vervangen conform specificatie, afhankelijk van wat het eerste
verstrijkt.
Gebruiks-
duur
Componenten
[jaar]
Pakkingen en O-ringen
Losgenomen pakkingen O-ringen altijd ver-
Ontstekingsunit
Pakking brander
Pakking condensbak
1)
Gasregelblok
10
Condens 7000 WP – 6721852185 (2024/06)
-percentage ( § 8.6, pag. 25).
2
Branderloop-
Brander-
tijd
starts
[uren]
[aantal]
vangen.
2
4000
25.000
2
4000
--
2
4000
--
--
500.000
Vervangen conform specificatie, afhankelijk van wat het eerste
verstrijkt.
Gebruiks-
duur
Componenten
[jaar]
Gasslang
10
O-ring automatische
10
ontluchter
1) Bij het vervangen van het gasregelblok wordt geadviseerd ook de gasslang te
vervangen.
Tabel 20 Vervangenstermijn per component
▶ Documenteer het vervangen van componenten in het onder-
houdsprotocol ( § 15.7, pag. 54).
10.16.2 Vervangen ontstekingsunit
OPMERKING
Toestelschade door het aandraaien van bouten met een te hoog aan-
draaimoment.
De bouten van de ontstekingunit worden gemonteerd in een aluminium
warmtewisselaar. Door de toepassing van een grafietpakking is dicht-
heid gewaarborgd bij het handvast aandraaien (met handgereedschap)
van de bouten.
▶ Draai beide bouten van de ontstekingsunit aan (3 Nm).
Neem de ervangingstermijn van de ontstekingsunit in acht.
▶ Vervang de ontstekingsunit afhankelijk van de gebruiksduur ( tab.
20, pag. 39).
▶ Schakel de cv-ketel uit.
▶ Draai beide bouten [1] van de ontstekingsunit los.
▶ Verwijder de ontstekingsunit [3] en de pakking [2].
3 Nm
1

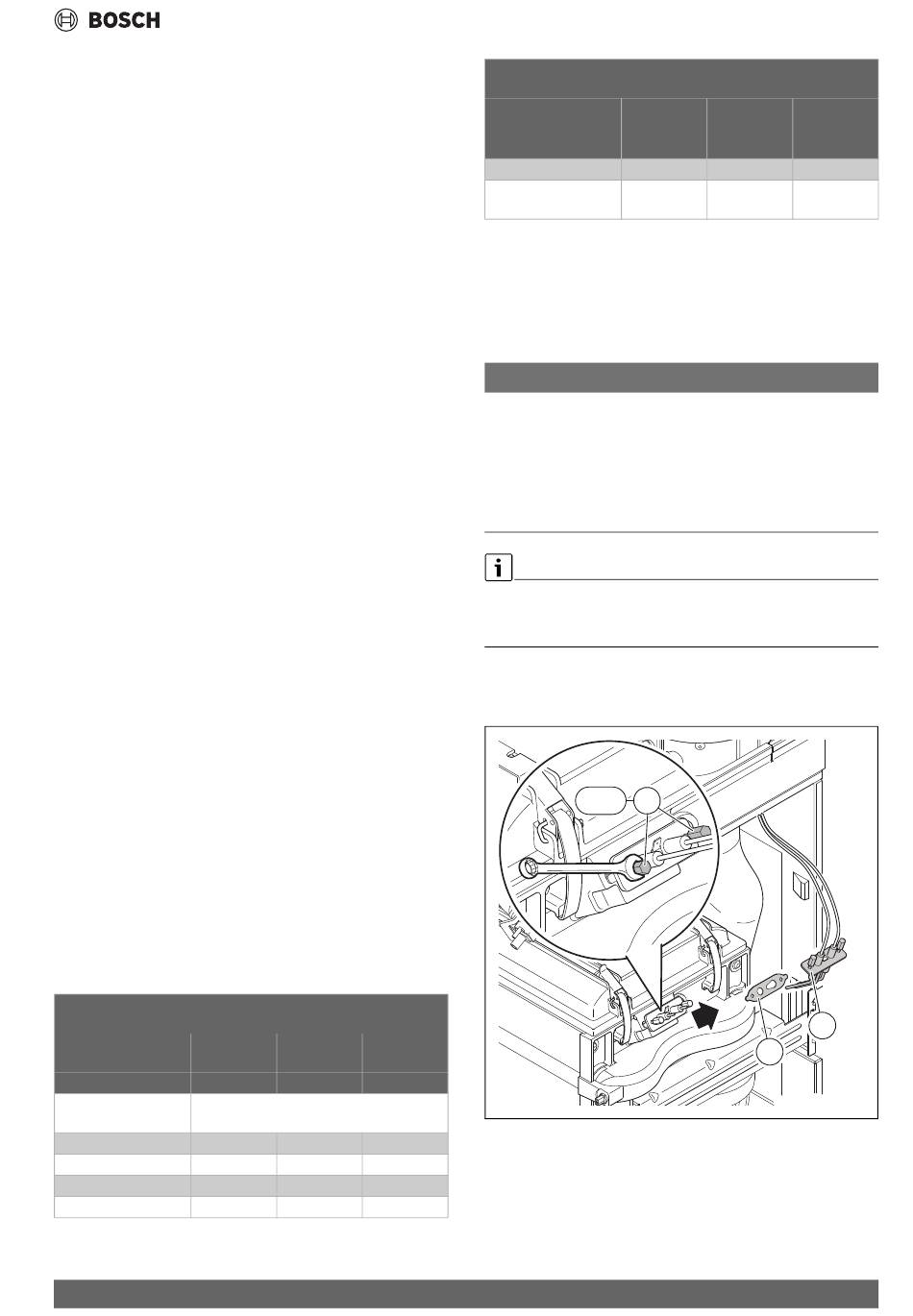

Afb. 48 Vervangen ontstekingsunit
▶ Neem de connectors van de ontstekingunit los.
▶ Reinig het contactvlak op de warmtewisselaar.
▶ Plaats de nieuwe pakking en ontstekingsunit.
▶ Draai beide bouten van de ontstekingsunit aan (3 Nm).
▶ Monteer de connectors van de ontstekingsunit.
Inspectie en onderhoud
Branderloop-
Brander-
tijd
starts
[uren]
[aantal]
20.000
--
--
--
3
2
0010034708-002
39
