Installatie

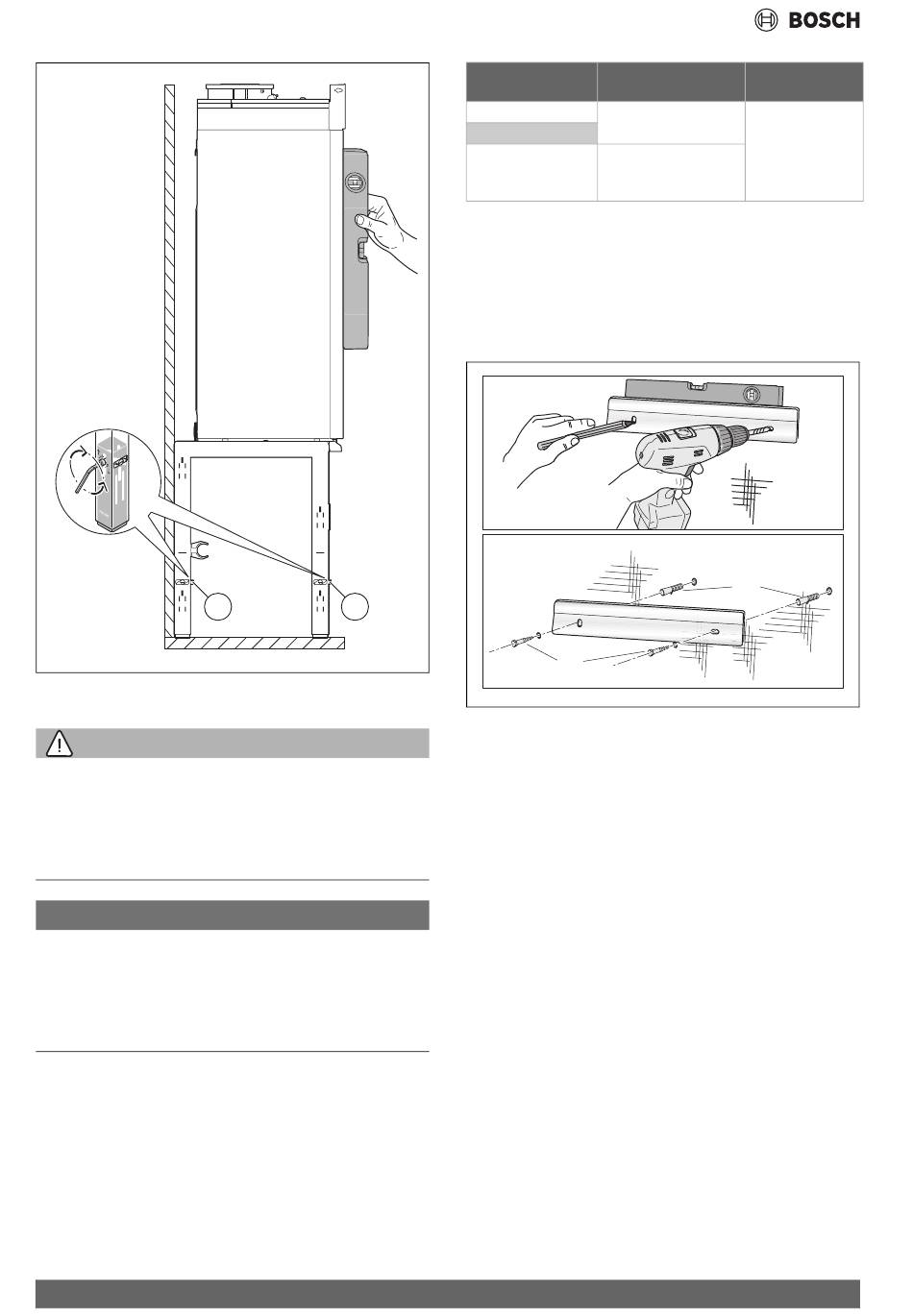

Afb. 10 Lijn de cv-ketel uit op het frame
Montage aan de wand
WAARSCHUWING
Brandgevaar door ontbrandbare materialen!
Installeer de cv-ketel niet op wanden die bestaan uit warmtegevoelige
materialen (bijv. hout).
▶ Installeer indien nodig passende isolatie om de minimale ruimte
( Minimale afstand tot wanden, pagina 9) te waarborgen tussen
de cv-ketel en de wand.
OPMERKING
Bij verkeerde montage kan de cv-ketel beschadigd raken.
Gebruik bevestigingsmaterialen passend bij het metselwerk en gewicht
van de cv-ketel. De meegeleverde bevestigingsmaterialen zijn alleen ge-
schikt voor montage op betonnen wanden.
▶ Gebruik alleen bevestigingsmaterialen die geschikt zijn voor de con-
structie die de cv-ketel moet dragen.
▶ Controleer of de wand voldoende draagkracht heeft voor de afmetin-
gen en het gewicht van de cv-ketel. ( hoofdstuk 15.2, pagina 51).
▶ Monteer een draagconstructie indien nodig.
▶ Gebruik alleen bevestigingsmaterialen die geschikt zijn voor de con-
structie waarop de cv-ketel wordt bevestigd. ( tab. 7).
14
1
1
0010030947-001
Wandtype
Bevestigingsmateriaal Minimale belasting
Beton
Zie leveringsomvang
Kalkzandsteen
Overig
Niet meegeleverd: selec-
teren door de installa-
teur.
1) De belasting geldt voor trek- en afschuifbelastingen.
Tabel 7 Specificatie van de bevestigingsmaterialen
▶ Bepaal de positie van de cv-ketel op de wand.
▶ Markeer de boorgaten aan de hand van de meegeleverde ophang-
beugel [1].
▶ Installeer de ophangbeugel waterpas op de wand met behulp van een
waterpas [2 + 3 + 4].
1.
4.
Afb. 11 Installeer de ophangbeugel op een betonnen wand
▶ Haak de cv-ketel aan de ophangbeugel.
Condens 7000 WP – 6721852185 (2024/06)
[N]
1)
≥ 1000
Per be-
vestigingspunt.
2.
3.
10011604-001
