Elektrische aansluiting
▶ Sluit de pompaansluitunit: klap de pompaansluitunit omhoog en druk
horizontaal aan tot deze vergrendelt.
1

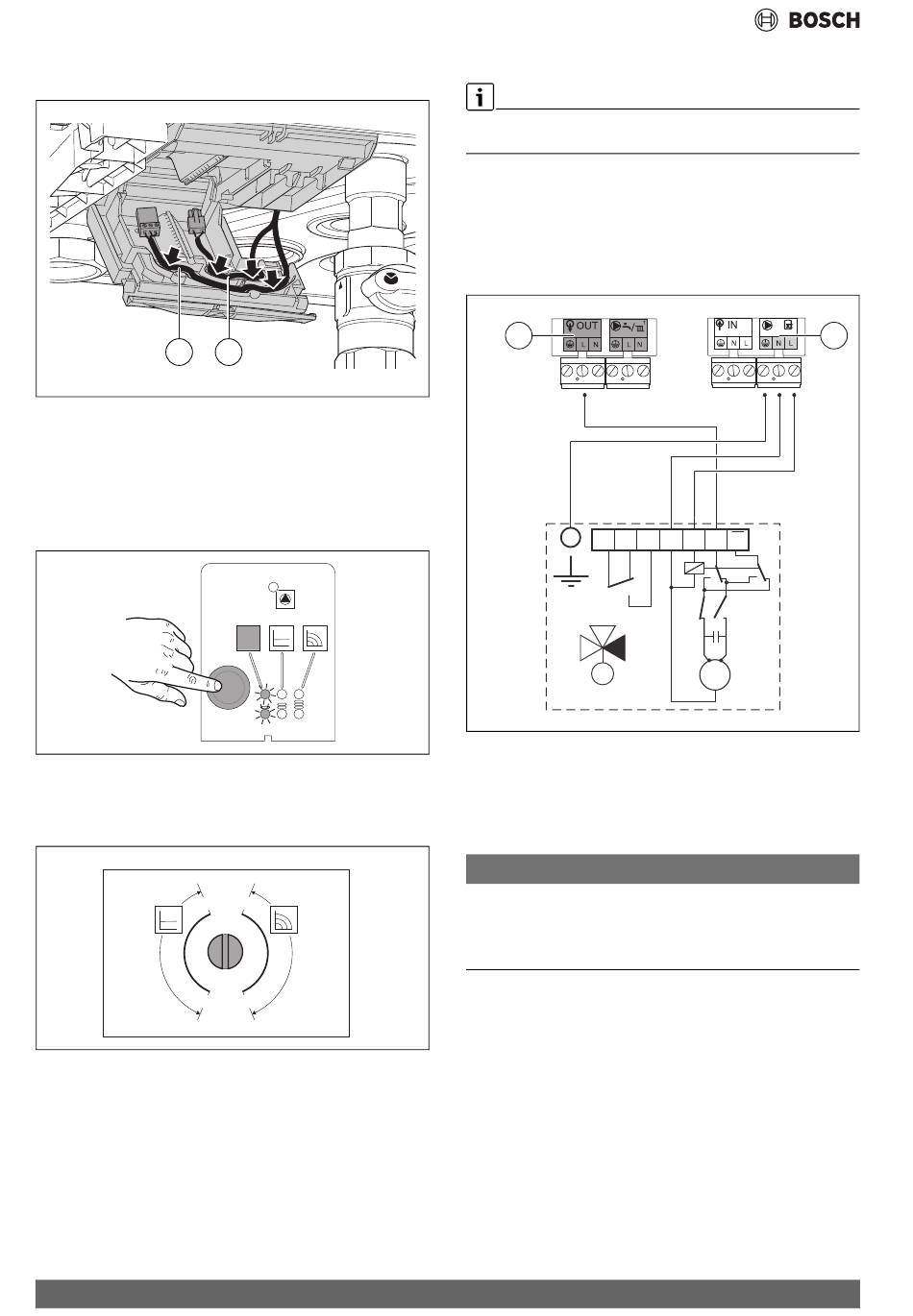

Afb. 26 Aansluiten pomp
[1]
Voedingskabel (230 V)
[2]
PWM-signaalkabel
Instellen toestelpomp ≤ 70 kW
Stel de toestelpomp in op "Extern in"
▶ Druk op de instelkop van de toestelpomp totdat de Ext. iPWM1 in is
bereikt.
Afb. 27 Instellen toestelpomp ≤ 70 kW
Instellen toestelpomp >70 kW
Stel de toestelpomp in op "Ext. in"
▶ Draai de instelkop van de toestelpomp op de Ext. iPWM1.
Ext. In
2
6
10
Afb. 28 Instellen toestelpomp >70 kW
22
2
0010034673-001
Ext.
iPWM1
iPWM2
0010044147-001
2
6
10
0010044147-001
7.6
Aansluiten van de 3-wegklep 230 V (toebehoren)
Een 3-wegklep kan alleen worden aangesloten op de stekkerstrook van
de cv-ketel wanneer het vermogen van de cv-ketel ≤ 100 kW is.
Een passende 230 V 3-wegklep kan worden aangesloten op de stek-
kerstrook. Gebruik daarvoor de stekker voor de cv-pomp [B].
▶ Lees de instructie voor de 230 V 3-wegklep zorgvuldig door.
▶ Sluit de faseader (L) aan op de stekker [A].
▶ Sluit de faseader (L), schakelende neutrale ader (N) en de aardader
aan op de stekker [B].
A
120/230 VAC
PW2
6
5
Afb. 29 Aansluitschema voor 230 V 3-wegklep
[1]
Fase kabel L, continu 230 V
[2]
Fase kabel L, discontinu 230 V
[3]
Neutrale ader N
7.7
Monteren functiemodule (accessoire)
OPMERKING
EMC-storing door onjuiste kabelloop.
Door bus-kabels en voedingskabels parallel te laten lopen ontstaat de
kans op EMC-storingen.
▶ Houd de kabelloop van bus-kabels en voedingskabels gescheiden.
In de cv-ketel kan 1 functiemodule [3] worden gemonteerd.
▶ Lees voor montage de handleiding van de functiemodule aandachtig
door.
▶ Monteer de bus-kabel op de connector [1] en volgens de aangegeven
kabelloop.
