2.14
Minimale afstand tot wanden
Bij een horizontale rookgasaansluiting moet bij het plaatsen van een
bocht direct op de rookgasafvoeradapter rekening worden gehouden
met de toegankelijkheid van de elektronicacomponenten bovenin de cv-
ketel.
▶ Controleer na het plaatsen van de rookgasafvoerbocht of de boven-
ste makkelijk te verwijderen is ( § 7.2, pag. 19).
▶ Houd direct boven de bocht op de cv-ketel een vrije ruimte aan van
minimaal 100 mm.
2
3
1
S
5,2 %
(52 mm/1 m)

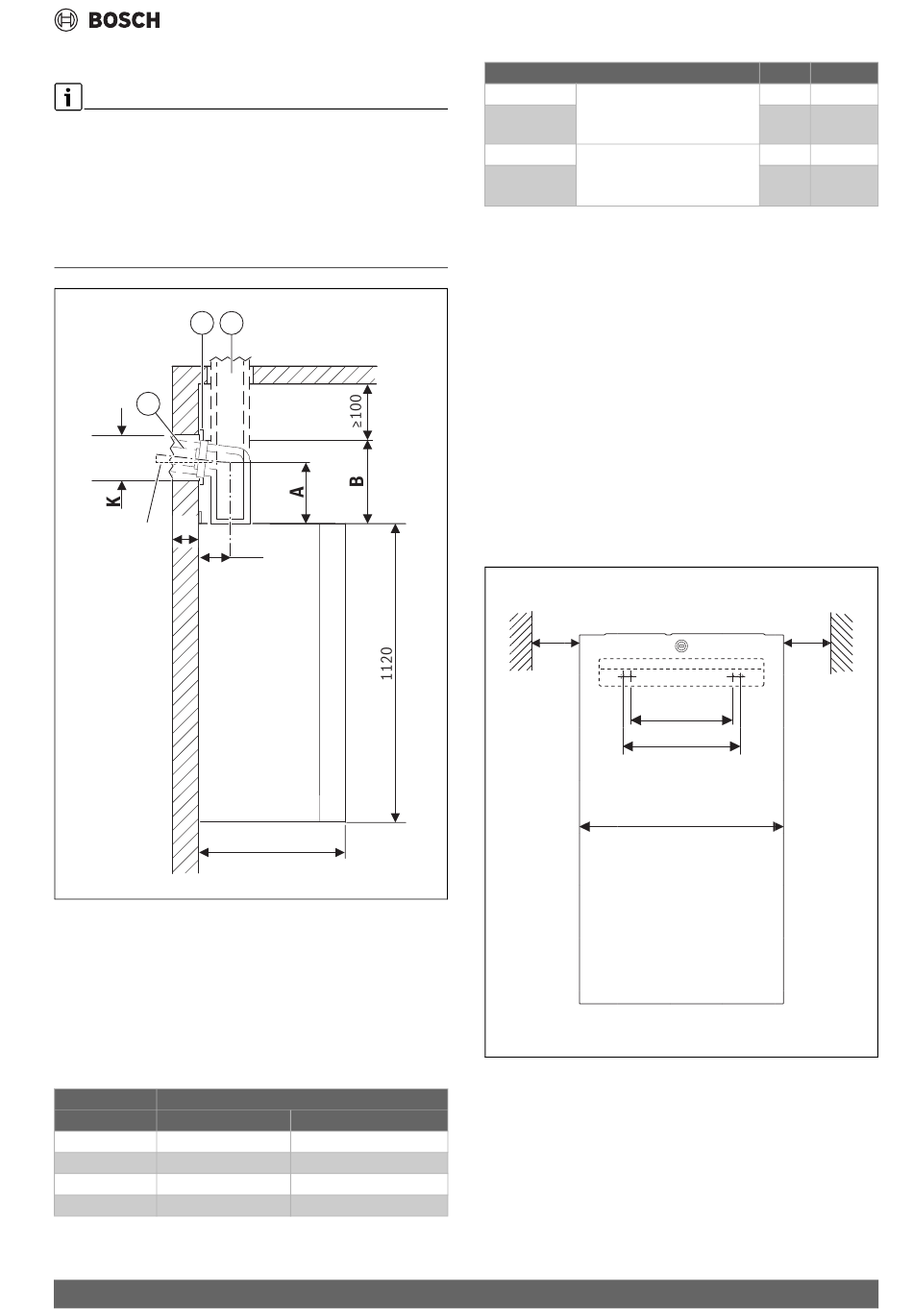

Afb. 4
Zijaanzicht [mm]
[1]
Horizontale rookgasafvoer
[2]
Afdekring
[3]
Verticale rookgasafvoer
A
Afstand bovenzijde cv-ketel - hart boorgat
B
Afstand bovenzijde cv-ketel - bovenzijde boorgat
C
Diepte cv-toestel: 365 mm
K
Diameter boorgat
S
Wanddikte
Wanddikte S
K [mm] voor Ø rookgasafvoer [mm]
Ø 110/160
15 - 24 cm
190
24 - 33 cm
195
33 - 42 cm
200
42 - 50 cm
205
Tabel 4 Diameter boorgat K
Condens 7000 WP – 6721852185 (2024/06)
136
C
0010040879-001
Ø 110
140
145
150
155
Rookgasafvoer
Ø 110 mm
Aansluitadapter met bocht, ho-
rizontale rookgasafvoer.
Ø 110/
160 mm
Ø 110 mm
Aansluitadapter, verticale rook-
gasafvoer
Ø 110/
160 mm
Tabel 5 Afstand A en B afhankelijk van de rookgasafvoer
Minimale afstand bepalen boven de cv-ketel.
▶ Voeg maat B uit tabel 5 toe aan de hoogte van de bovenzijde van de
cv-ketel.
▶ Bij horizontale rookgasafvoer:
– Voeg 52 mm toe aan maat B, voor elke meter horizontale rookgas-
afvoerbuis.
– Houd daarbij rekening met de diameter van de afdekring.
▶ Bij verticale rookgasafvoer:
– Houd minimaal 100 mm ruimte vrij boven de cv-ketel om de toe-
gang tot de elektronicacomponenten en werkzaamheden daar-
aan, mogelijk te maken.
Minimale ruimte voor de cv-ketel.
▶ Houd voor de cv-ketel een vrije ruimte aan van minimaal 60 cm voor
onder andere onderhoudswerkzaamheden.
Zijafstand tot wanden.
▶ Houd minimaal 5 mm afstand vrij aan weerszijde van de cv-ketel.
≥ 5*
Afb. 5
Vooraanzicht [mm]
2.15
Rookgastemperatuursensor
De cv-ketel is standaard uitgevoerd met een rookgastemperatuursensor
( afb. 2.12, pag. 6).
De rookgastemperatuursensor beveiligt de cv-ketel en het rookgasaf-
voersysteem tegen te hoge rookgastemperaturen door middel van het
verlagen van de toestelbelasting (terugmoduleren).
Gegevens betreffende het product
A [mm] B [mm]
165
A + 0,5*K
179
A + 0,5*K
-
0
-
0
≥ 5*
260
300
520
0010033512-001
9
