7.1
Omgaan met printplaten
Printplaten met regelelektronica zijn zeer gevoelig voor elektrostatische
ontlading (ESD). Ga uiterst voorzichtig te werk om schade aan compo-
nenten te voorkomen.
VOORZICHTIG
Schade door elektrostatische ontlading!
▶ Draag een geaarde polsband bij het omgaan met printplaten.

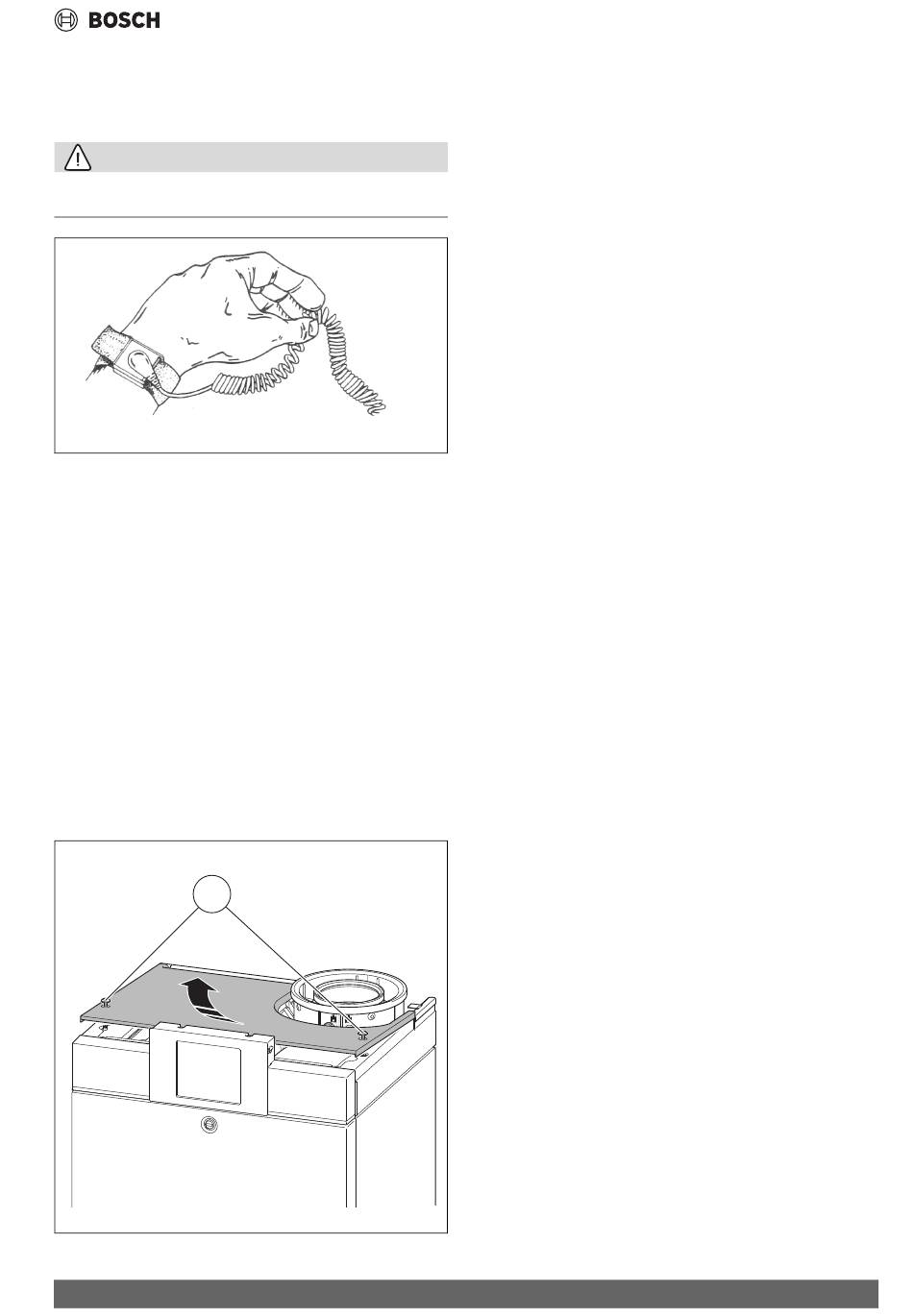

Afb. 21 Polsband
De schade is niet meteen zichtbaar. Een printplaat kan perfect werken
tijdens de inbedrijfstelling en problemen treden vaak later pas op. Gela-
den objecten zijn alleen een probleem wanneer deze zich in de nabijheid
van elektronica bevinden. Waarborg voor aanvang van de werkzaamhe-
den voldoende afstand van tenminste 1 m ten opzichte van schuimrub-
ber, beschermende folie en andere verpakkingsmaterialen,
synthetische kleding (bijv. fleece truien) en dergelijke items.
Een geaarde polsband biedt goede ESD-bescherming bij het werken met
elektronica. De polsband moet worden gedragen bij het openen van de
afgeschermde metalen zak/verpakking of voor het blootleggen van een
gemonteerde printplaat. De polsband moet worden gedragen tot de
printplaat in de beschermende verpakking is geplaatst of in een gesloten
schakelkast is aangesloten. Printplaten die zijn vervangen en worden ge-
retourneerd moeten op deze manier worden behandeld.
7.2
Openen bovenpaneel
Onder het bovenpaneel bevinden zich de branderautomaat en de aan-
sluitstrook voor elektrische componenten.
▶ Open het bovenpaneel door de borgschroeven [1] los te draaien.
1
2.
Afb. 22 Openen bovenpaneel
Condens 7000 WP – 6721852185 (2024/06)
6 720 614 366-24.1I
0010033907-002
Elektrische aansluiting
19
