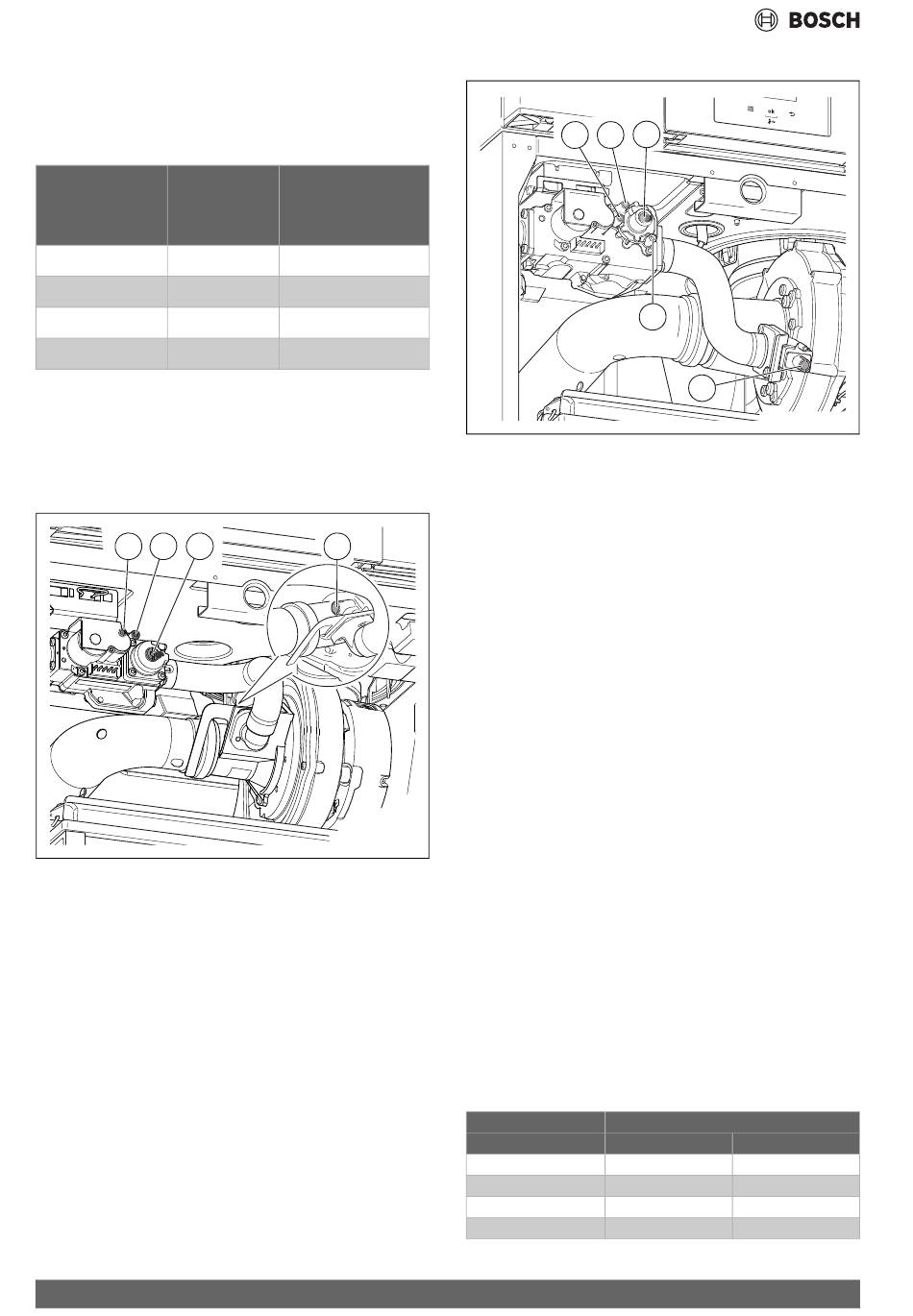

In bedrijf nemen
Instellen Min. toestelverm.
Indien de cv-ketel in een overdruk cascadesysteem is geplaatst, moet de
minimale belasting worden verhoogd.
▶ Open het menu Grenswaarden > Min. toestelverm..
▶ Verhoog de instelling Min. toestelverm. ( tab. 10).
Fabrieksinstel-
Toesteltype
GC7000WP 50
GC7000WP 70
GC7000WP 85
GC7000WP 100
Tabel 10 Instelling Min. toestelverm. bij overdruk cascadesystemen
8.3
Instelopties voor gasblok
Verschillende gasblokken worden gebruikt afhankelijk van de dimensio-
nering van de cv-ketel. De positie van de verschillende meetopeningen
en instelschroeven variëren daarom ook.
Overzicht gasblokken GC7000WP 50, GC7000WP 70
2
3
4
Afb. 32 Overzicht meetopeningen en instelschroeven ≤ 70 kW
[1]
Instelschroef CO
/ O
(volle belasting)
2
2
[2]
Gasvoordruk meetopening
[3]
Gas-luchtverhouding meetopening
[4]
Gas-luchtverhouding instelschroef (lage belasting)
24
Verhoogde waarde bij
ling
overdruk cascade
[%]
[%]
28
36
20
26
24
28
20
23
1
0010034262-001
Overzicht gasblokken GC7000WP 85, GC7000WP 100
2
3
Afb. 33 Overzicht meetopeningen en instelschroeven ≥ 85 kW
[1]
Instelschroef CO
/ O
(volle belasting)
2
2
[2]
Gasvoordruk meetopening
[3]
Gas-luchtverhouding meetopening
[4]
Gas-luchtverhouding instelschroef (lage belasting)
[5]
Geen functie
8.4
Meten gasvoordruk (statisch)
Om een goede werking van de cv-ketel te waarborgen is een stabiele gas-
voordruk noodzakelijk. De meting wordt uitgevoerd bij een uitgescha-
keld cv-toestel.
▶ Schakel de cv-ketel uit.
▶ Verwijder het voorpaneel.
▶ Draai de meetnippel gasvoordruk 2 slagen open ( § 8.3, pag. 24).
▶ Zet de drukmeter op "0".
▶ Sluit de drukmeter aan op de meetnippel.
▶ Meet de statische gasvoordruk.
▶ Noteer de waarde in het inbedrijfnameprotocol ( § 15.7,
pag. 54).
▶ Sluit de meetnippel gasvoordruk.
8.5
Meten gasvoordruk (dynamisch)
Om een goede werking van de cv-ketel te waarborgen is een stabiele gas-
voordruk noodzakelijk. De meting wordt op vollast uitgevoerd.
Aangezien de meting wordt uitgevoerd op het gasregelblok in plaats van
bij de gaskraan, mag de toegestane gasvoordruk worden verminderd
met de drukval tussen gaskraan en gasregelblok.
Voorbeeld: GC7000WP 100 op aardgas H, G20.
• Toegestane gasvoordruk: min. 17 mbar – max. 25 mbar ( tab. ,
pag. 52).
• Drukval tussen gaskraan en gasregelblok is 2,7 mbar ( tab. 11).
Toegestane grenswaarden op het gasregelblok:
Min. 17 mbar – 2,7 mbar = 14,3 mbar.
Max. 25 mbar – 2,7 mbar = 22,3 mbar.
Max. drukval per gassoort [mbar]
Type
GC7000WP 50
GC7000WP 70
GC7000WP 85
GC7000WP 100
Tabel 11 Drukval tussen gaskraan en gasregelblok
Condens 7000 WP – 6721852185 (2024/06)
4
5
1
0010034263-001
G20
G25 / G25.3
1,5
2,0
2,5
2,8
2,6
3,3
2,7
3,7
