Inspectie en onderhoud
▶ Neem de cv-ketel in bedrijf.
▶ Controleer de losgenomen delen op rookgasdichtheid.
▶ Meet ter controle de ionisatiestroom ( § 8.9, pag. 27).
10.16.3 Vervangen rookgastemperatuursensor
De rookgastemperatuursensor is uitgevoerd met een bajonetsluiting.
▶ Schakel de cv-ketel uit.
▶ Draai de rookgastemperatuursensor een kwartslag tegen de klok in.
▶ Verwijder de rookgastemperatuursensor uit de rookgasafvoerbuis.
▶ Neem de connector los van de rookgastemperatuursensor.
▶ Plaats de nieuwe o-ring op de nieuwe te plaatsen rookgastempera-
tuursensor.
▶ Sluit de connector aan op de nieuwe sensor.
▶ Plaats de rookgastemperatuursensor met het nokje [1] naar rechts in
de rookgasafvoerbuis.
▶ Draai de rookgastemperatuursensor een kwartslag met de klok mee.
▶ Schakel de cv-ketel in.
1

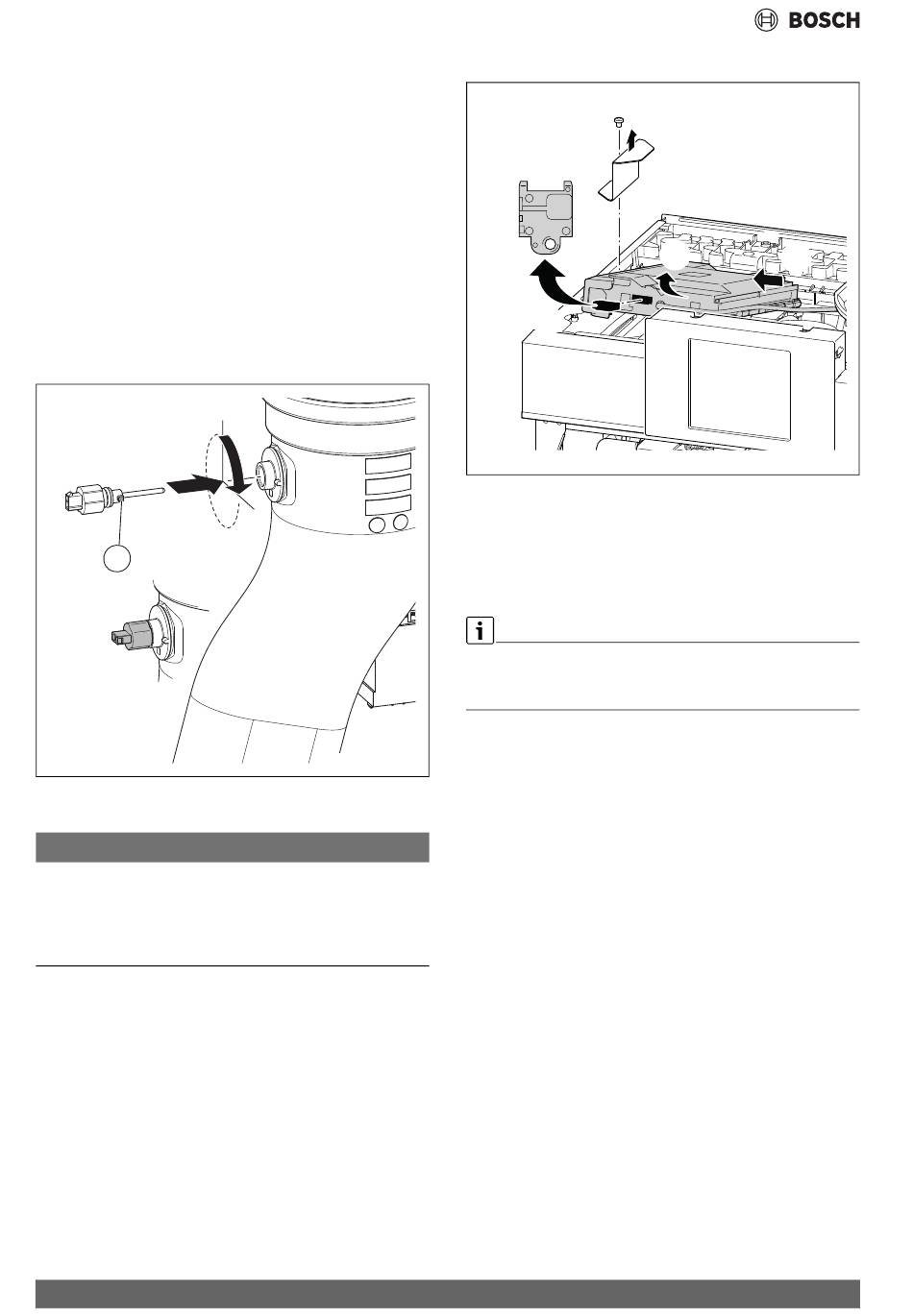

Afb. 49 Vervangen rookgastemperatuursensor
10.16.4 Vervangen codeerstekker
OPMERKING
Schade door elektrostatische lading
Printplaten in elektronische componenten zijn gevoelig voor elektrosta-
tische lading (ESD).
▶ Gebruik bij werkzaamheden aan elektronische componenten een ge-
aarde armband ( § 7.1, pag. 19).
▶ Schakel de cv-ketel uit.
▶ Open het bovenpaneel ( § 7.2, pag. 19).
▶ Schroef de beugel van de branderautomaat los[1].
▶ Schuif de branderautomaat naar links [2].
▶ Til de voorzijde van de branderautomaat op zodat de codeerstekker
makkelijk bereikbaar is [3].
▶ Verwijder de codeerstekker [4].
40
▶ Plaats de nieuwe codeerstekker.
Afb. 50 Vervangen codeerstekker
▶ Plaats de branderautomaat in omgekeerde volgorde terug.
▶ Schroef de beugel van de branderautomaat vast.
▶ Sluit en borg het bovenpaneel.
▶ Schakel de cv-ketel in.
10.16.5 Vervangen gasregelblok
Neem de vervangingstermijn van het gasregelblok in acht.
▶ Vervang het gasregelblok bij een defect, of afhankelijk van de ge-
bruiksduur conform tab. 20, pagina 39.
▶ Schakel de cv-ketel uit.
▶ Sluit de gaskraan.
0010036539-001
▶ Volg de bij het gasregelblok geleverde instructie voor vervanging.
▶ Open de gaskraan.
▶ Schakel de cv-ketel in.
▶ Controleer alle gasvoerende delen op dichtheid.
1.
3.
4.
Condens 7000 WP – 6721852185 (2024/06)
2.
0010035231-001
