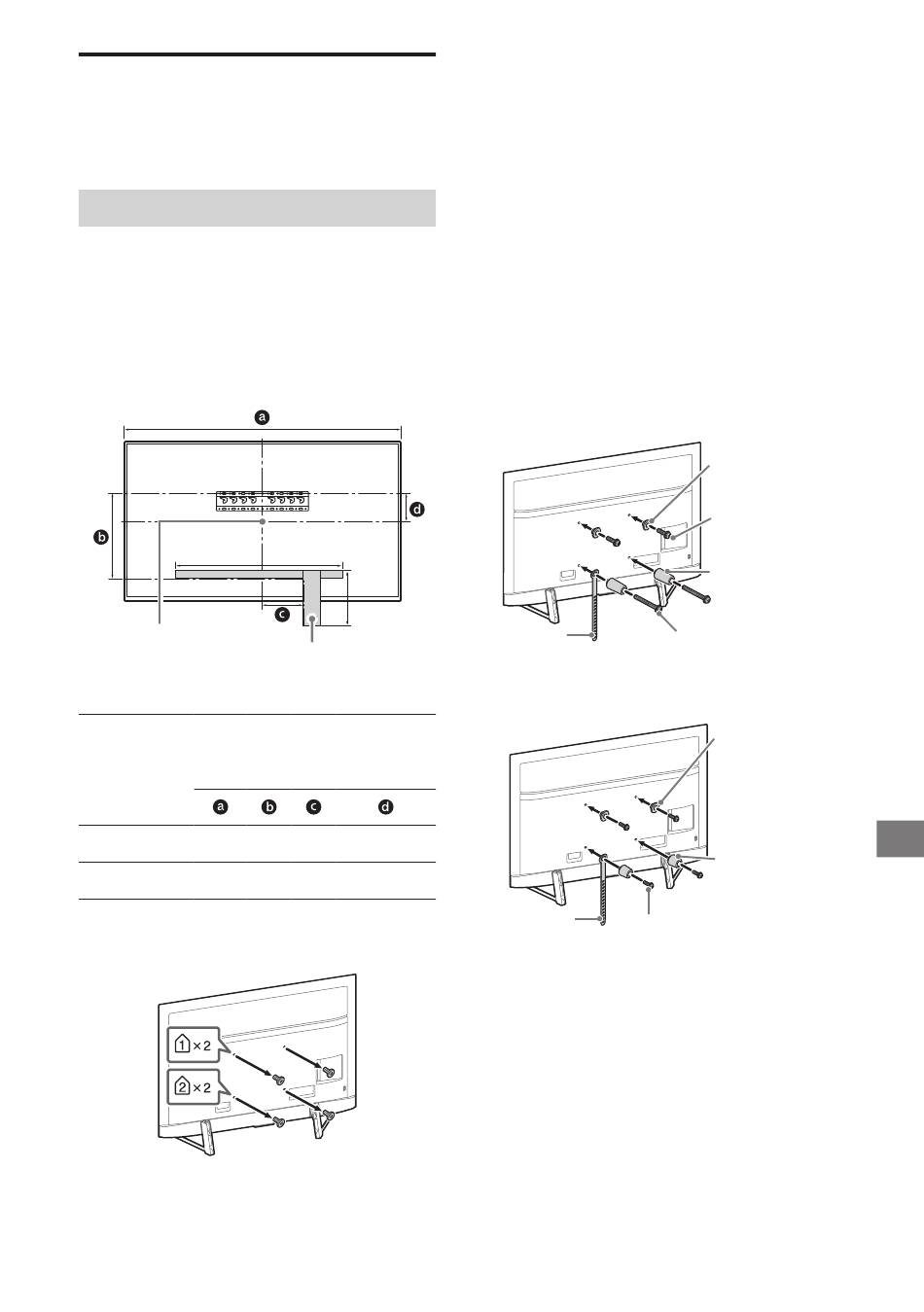

Przygotowanie do montażu
telewizora
Informacje na temat montażu na podstawie
podano w Przewodniku ustawień.
KD-85/75XG95
1
Zaznacz miejsce montażu na
ścianie.
Użyj taśmy maskującej lub podobnego
rozwiązania (brak w zestawie), aby
oznaczyć położenie telewizora w pobliżu
podstawy lub adaptera podstawy. Użyj
poniższej tabeli.
Środkowy punkt ekranu
Długość dla
Nazwa
oznaczenia
modelu
KD-85XG95 1 910 644 200
KD-75XG95 1 674 425 200
2
Odkręć śruby z tyłu telewizora.
(1 000)
(300)
Taśma maskująca
Jednostka: mm
Wymiar
środkowy
ekranu
211
60
− 9 (PL) −
3
Przymocuj elementy uchwytu
dla uchwytu ściennego.
Sprawdź elementy uchwytu
zgodnie z sekcją „Dostarczone z
uchwytem SU-WL450" w
rozdziale „Sprawdzenie
elementów" na stronie 5.
Uwaga
Przymocuj prawidłowo elementy uchwytu za pomocą
śrub.
Jeśli używany jest śrubokręt elektryczny, należy
ustawić moment obrotowy na ok. 1,5 N·m {15 kgf·cm}.
Przechowuj użyte lub nieużywane elementy w
bezpiecznym miejscu, aby móc z nich skorzystać w
przyszłości. Zachować instrukcję do wykorzystania w
przyszłości.
Standardowy montaż (2-a)
Pasek
Śruba (+PSW 6 x 50)
Płaski montaż (2-b)
Pasek
Śruba (+PSW 6 x 20)
4
Podłączyć niezbędne kable do
telewizora.
Kable należy podłączyć przed
zamontowaniem telewizora na ścianie. Po
zamontowaniu telewizora podłączenie
kabli będzie niemożliwe.
Patrz instrukcja dołączona do telewizora.
Uwaga
Należy zlecać prowadzenie kabli w ścianie
licencjonowanym wykonawcom.
Związać razem kable łączące w celu zapobieżenia
nadepnięciu na nie przed zamontowaniem na
ścianie.
Kółko
Śruba
(+PSW 6 x 20)
Podkładka
dystansowa
(60 mm)
Kółko
Podkładka
PL
dystansowa
(20 mm)
