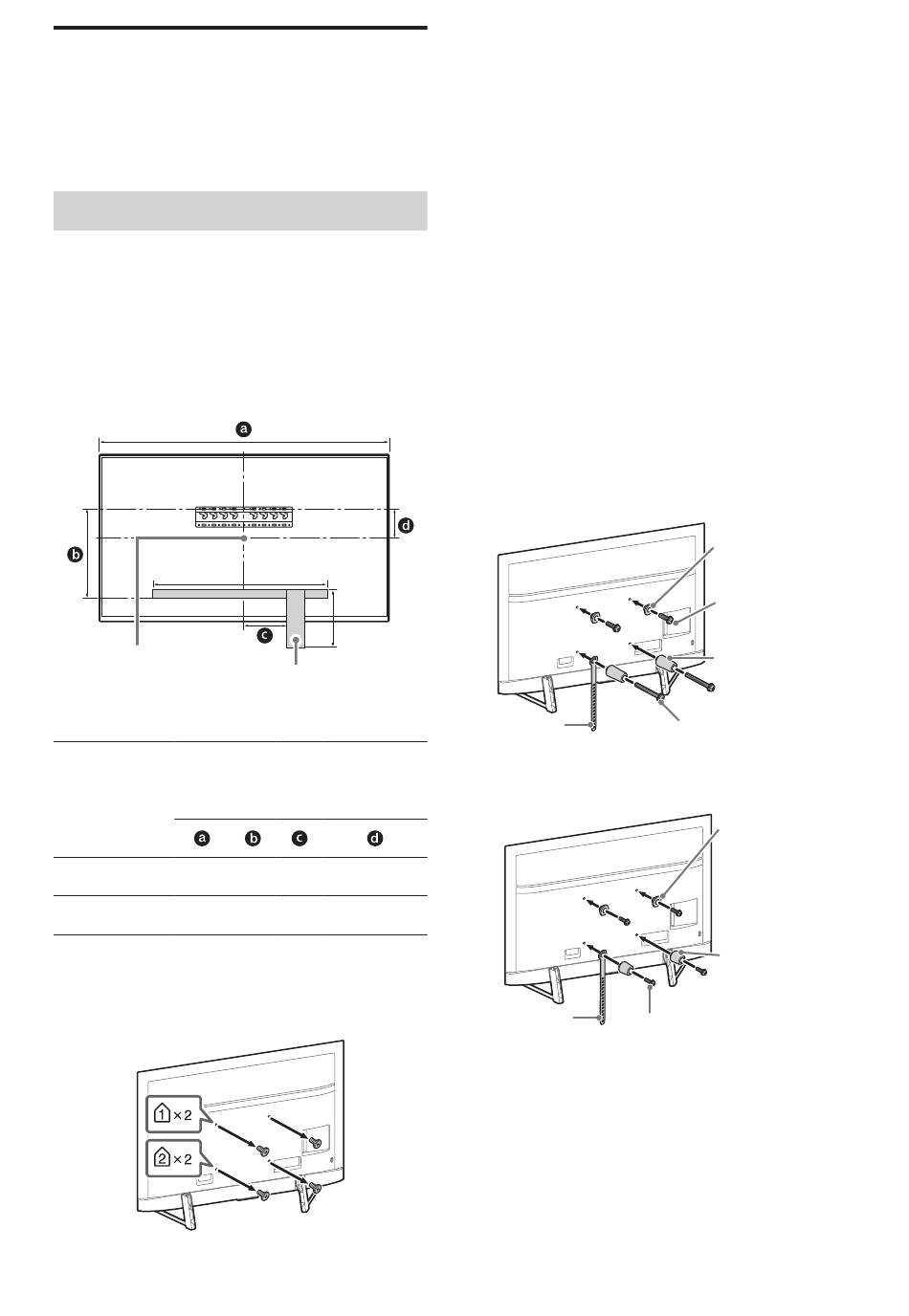

Подготовка к установке
телевизора
Для получения подробной информации об
установке подставки см. руководство по
установке.
KD-85/75XG95
1
Отметьте место установки на
стене.
Используйте клейкую ленту и т. д. (не
входит в комплект), чтобы отметить
местоположение телевизора рядом с
основанием или адаптером
основания. См. следующую таблицу.
Центральная
точка экрана
Единицы измерения: мм
Длина
Название
маркировки
модели
KD-85XG95 1910 644 200
KD-75XG95 1674
2
Снимите винты с задней
панели телевизора.
(1000)
(300)
Клейкая лента
Положение
центра
экрана
211
425 200
60
− 10 (RU) −
3
Прикрепите крепежные
детали кронштейна для
настенной установки.
Выполните проверку
крепежных деталей согласно
пункту "Прилагается к
SU-WL450" в разделе
"Проверка комплектации"
на стр. 6.
Примечание
Плотно закрепите крепежные детали с помощью
винтов.
При использовании электрической отвертки
задайте момент затяжки, равный приблизительно
1,5 Н·м {15 кгс·см}.
Храните использованные или неиспользованные
детали в надежном месте, чтобы в будущем их
можно было использовать. Сохраните данную
инструкцию по эксплуатации для дальнейшего
использования.
Стандартное крепление (2-a)
Лента
Винт (+PSW 6 x 50)
Компактная установка (2-b)
Лента
Винт (+PSW 6 x 20)
Шкив
Винт
(+PSW 6 x 20)
Прокладка
(60 мм)
Шкив
Прокладка
(20 мм)
