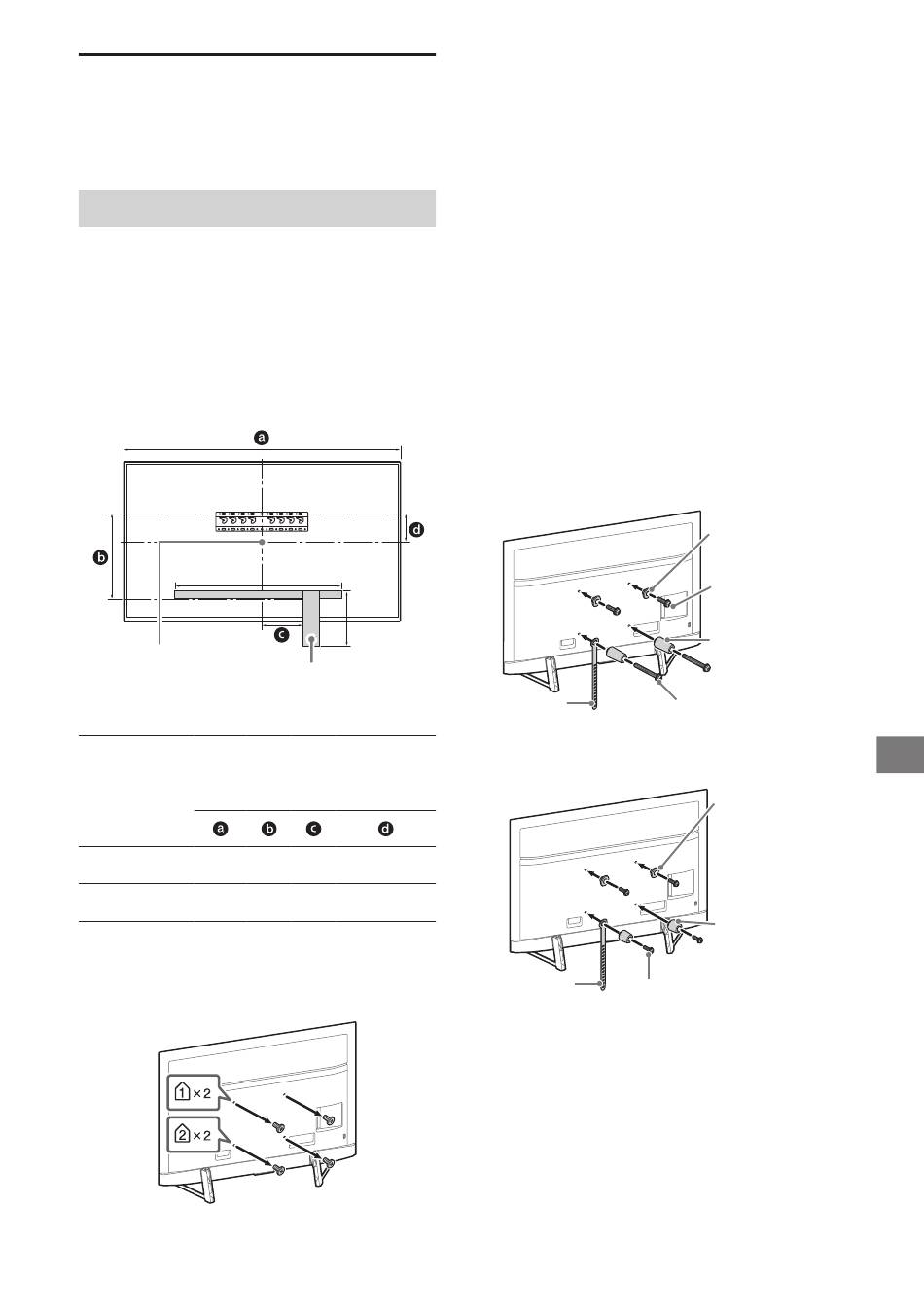

Підготовка до
встановлення телевізора
Див. Посібник із налаштування для
встановлення підпори.
KD-85/75XG95
1
Розмітьте місце монтажу на
стіні.
За допомогою малярної стрічки чи
подібного матеріалу (не входить до
комплекту постачання) розмітьте
розташування телевізора біля бази
або перехідника для бази. Див.
наступну таблицю.
Центральна точка
екрана
Одиниця вимірювання: мм
Довжина для
Назва
розмітки
моделі
KD-85XG95 1910 644 200
KD-75XG95 1674
2
Викрутіть гвинти із задньої
панелі телевізора.
(1000)
(300)
Малярна стрічка
Габарити
центра
екрана
211
425 200
60
− 9 (UA) −
3
Зафіксуйте кріпильні
елементи кронштейна для
настінного кріплення.
Перевірте наявність усіх
кріпильних елементів,
користуючись списком
«Постачається з SU-WL450» у
розділі «Перевірка деталей»
на стор. 5.
Примітка
Надійно зафіксуйте кріпильні елементи за
допомогою гвинтів.
Для електричної викрутки встановіть момент
обертання приблизно 1,5 Н·м {15 кгс·см}.
Обов'язково збережіть використані або
невикористані компоненти в безпечному місці на
випадок, якщо вони знадобляться в майбутньому.
Збережіть цей посібник для використання в
майбутньому.
Стандартне кріплення (2-a)
Ремінь
Гвинт (+PSW 6 x 50)
Тонке кріплення (2-b)
Ремінь
Гвинт (+PSW 6 x 20)
Шків
Гвинт
(+PSW 6 x 20)
Прокладка
(60 мм)
UA
Шків
Прокладка
(20 мм)
