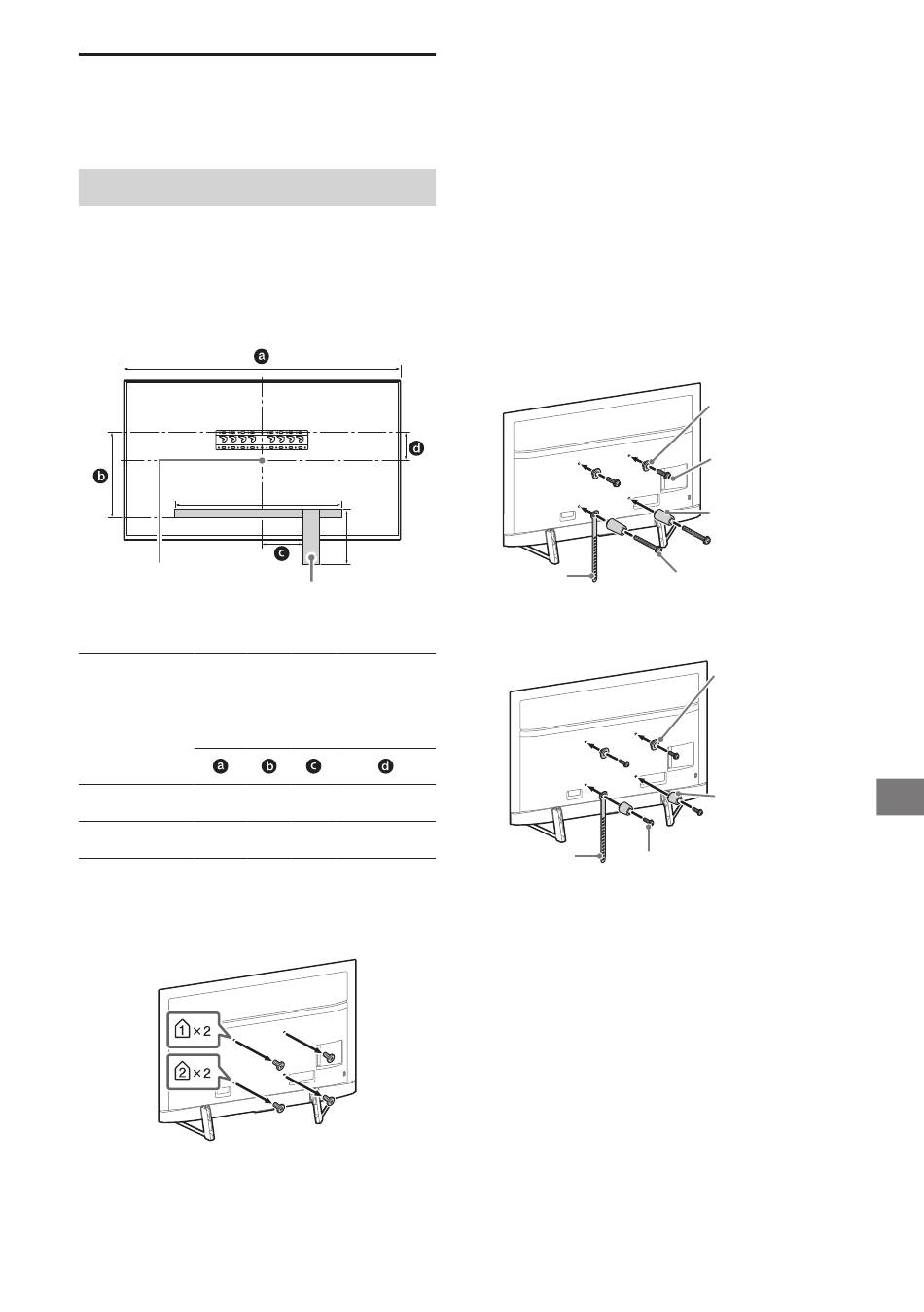

Förbered installationen av
TV:n
Se startguiden för installation av stativet.
KD-85/75XG95
1
Markera installationsplatsen på
väggen.
Använd maskeringstejp etc. (medföljer
ej) för att markera TV: ns läge nära bas-
eller basadaptern. Se följande tabell.
Skärmens mittpunkt
Längd för varje
markering
Modellnamn
KD-85XG95 1 910 644 200
KD-75XG95 1 674 425 200
2
Ta bort skruvarna från TV:ns
baksida.
(1 000)
(300)
Maskeringstejp
Enhet: mm
Avstånd
till
skärmens
mittpunkt
211
60
− 9 (SE) −
3
Fäst monteringsdetaljerna för
väggfästet. Kontrollera
monteringsdetaljerna genom
att hänvisa till "Medföljer
SU-WL450" i "Kontrollera
delarna" på sidan 5.
Obs!
Fäst monteringsdetaljerna ordentligt med skruvar.
Om du använder en elektrisk skruvdragare ska du
ställa in vridmomentet på cirka 1,5 N·m {15 kgf·cm}.
Glöm inte att spara använda eller oanvända delar på
en säker plats för framtida användning. Spara denna
bruksanvisning för framtida användning.
Standardmontering (2-a)
Rem
Skruv (+PSW 6 x 50)
Väggnära montering (2-b)
Rem
Skruv (+PSW 6 x 20)
4
Anslut nödvändiga kablar till
TV:n.
Se till så att du ansluter kablarna innan du
monterar TV:n på väggen. Det går inte att
ansluta kablarna när TV:n är monterad.
Se referensguiden som följde med TV:n.
Obs!
Anlita en behörig montör för att utföra
kabeldragningen i väggen.
Samla ihop anslutningskablarna för att undvika att du
trampar på dem innan väggmontering sker.
Block
Skruv
(+PSW 6 x 20)
Distans
(60 mm)
Block
Distans
SE
(20 mm)
