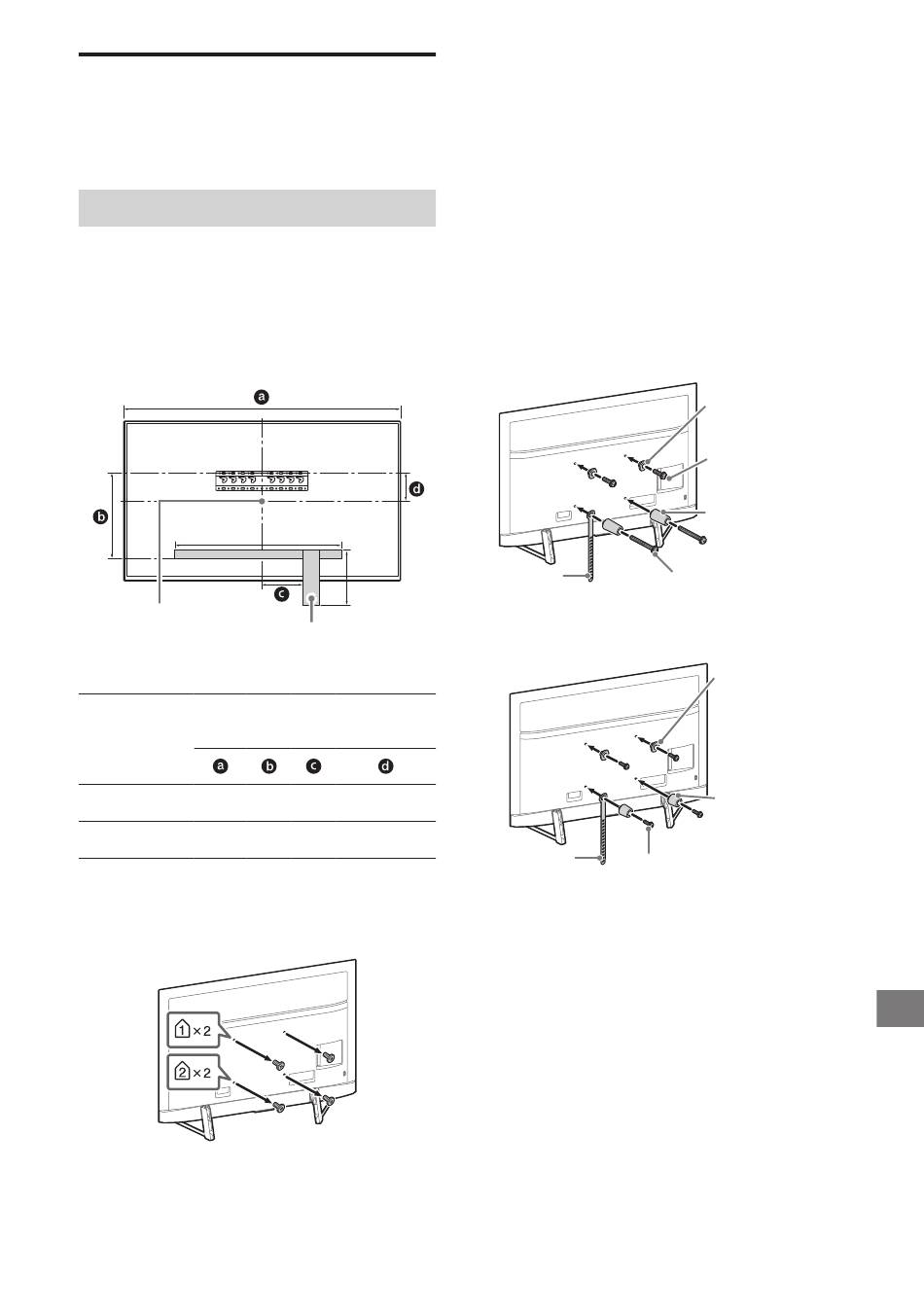

Forberede installasjonen av
TV-en
Se innstillingsveiledningen for installasjon av
stativet.
KD-85/75XG95
1
Marker installasjonsstedet på
veggen.
Bruk maskeringstape osv. (medfølger
ikke) for å merke plasseringen av TV-en i
nærheten av sokkelen eller
sokkeladapteren. Se følgende tabell.
Skjermsenterpunkt
Lengde for
markering
Modellnavn
KD-85XG95 1910 644 200
KD-75XG95 1674
2
Fjern skruene fra baksiden av
TV-en.
(1000)
(300)
Maskeringstape
Enhet: mm
Skjermsen-
termål
211
425 200
60
− 9 (NO) −
3
Fest tilkoblingsdelene for
veggmonteringsbraketten.
Kontroller tilkoblingsdelene ved
å henvise til "Inkludert med
SU-WL450" under "Kontrollere
delene" på side 5.
Merknad
Fest tilkoblingsdelene sikkert med skruer.
Når du bruker en elektrisk skrumaskin, still inn
tiltrekkingsmomentet til ca. 1,5 N·m {15 kgf·cm}.
Sørg for at de brukte eller ubrukte delene blir
oppbevart på en trygg plass for framtidig bruk. Ta
vare på denne håndboken for senere.
Standard montering (2-a)
Belte
Skrue (+PSW 6 x 50)
Tynn montering (2-b)
Belte
Skrue (+PSW 6 x 20)
4
Koble de(n) nødvendige
kabelen(e) til TV-en.
Sørg for at kablene kobles til før du
installerer TV-en på veggen. Du kan ikke
koble til kablene når TV-en er installert.
Se referanseveiledningen som er inkludert
med TV-en.
Merknad
Overlat kabelføringen i veggen til en lisensiert
entreprenør.
Samle forbindelsesledningene for å forhindre at du
tråkker på dem før montering på veggen.
Trinse
Skrue
(+PSW 6 x 20)
Avstandsstykke
(60 mm)
Trinse
Avstandsstykke
(20 mm)
NO
