Inhaltsverzeichnis
Vorbereitung der Montage .............................. 5
Überprüfen der Teile ........................................ 5
Festlegen der Montageposition ...................... 6
Montieren der Grundplatte an der Wand ....... 8
Vorbereitung der Montage des
Fernsehgeräts .................................................. 9
KD-85/75XG95................................................9
KD-65/55XG95 ............................................. 10
Montieren des Fernsehgeräts an der
Wand ............................................................... 12
KD-85/75XG95...............................................12
KD-65/55XG95 ............................................. 14
Überprüfen der abgeschlossenen
Montage .......................................................... 17
Sonstige Informationen .......................................17
Technische Daten............................................ 17
Montieren des Fernsehgeräts
an der Wand
Die Montageschritte variieren abhängig vom
Fernsehgerät.
Verwenden Sie für die Montage des
Fernsehgeräts an der Wand die
Wandhalterung SU-WL450.
Hinweis
Bewahren Sie die abgenommenen Schrauben unbedingt
an einem sicheren, für Kinder nicht zugänglichen Ort auf.
Vorbereitung der Montage
Halten Sie für die Installation die
Referenzanleitung und das
Einrichtungshandbuch des Fernsehgeräts
bereit.
Stellen Sie vor der Montage sicher, dass Sie
einen Kreuzschlitzschraubendreher
bereitgelegt haben, der auf die Schrauben
passt.
Überprüfen Sie die Montageposition des
Fernsehgeräts.
Legen Sie mindestens vier Schrauben mit
einem Durchmesser von 8 mm und ein
Schraube mit einem Durchmesser von 5 mm
bzw. entsprechende Schrauben bereit (nicht
mitgeliefert). Wählen Sie Schrauben, die für
das Material der Wand geeignet sind.

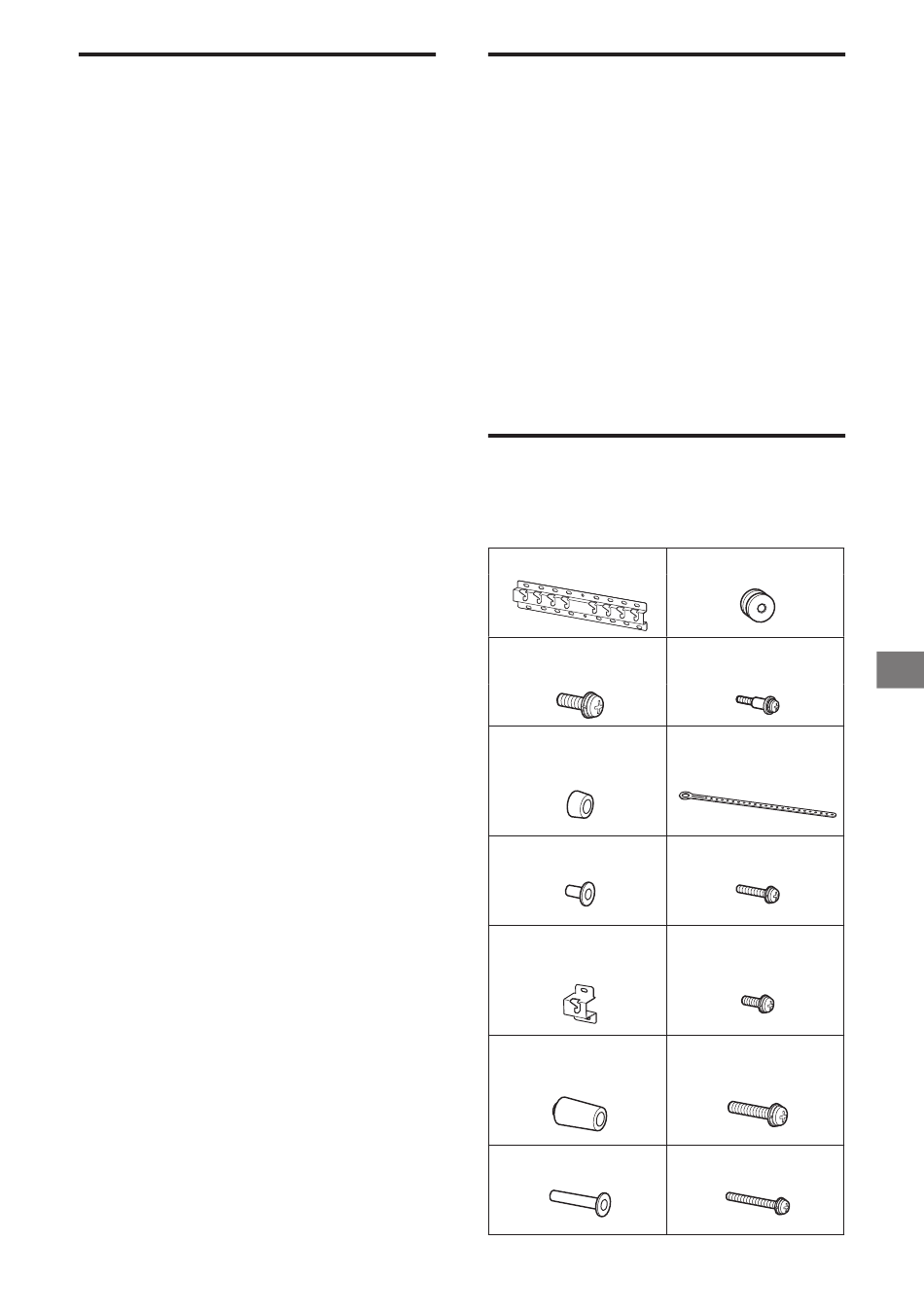

Überprüfen der Teile
Mit der SU-WL450 geliefert
Stellen Sie sicher, dass alle Teile vorhanden
sind.
Grundplatte (20) (1)
PSW 6x20 (4)
Abstandshalter
(20) (2)
Hülse (20) (M4) (2) PSW 4x20 (2)
Grundplatten-
adapter (2)
Abstandshalter
(60) (2)
Hülse (M4) (2)
− 5 (DE) −
Rolle (2)
PSW 4x20 with
Hülse (2)
Gurt (1)
PSW 4x10 (8)
PSW 6x50 (2)
PSW 4x50 (2)
DE
