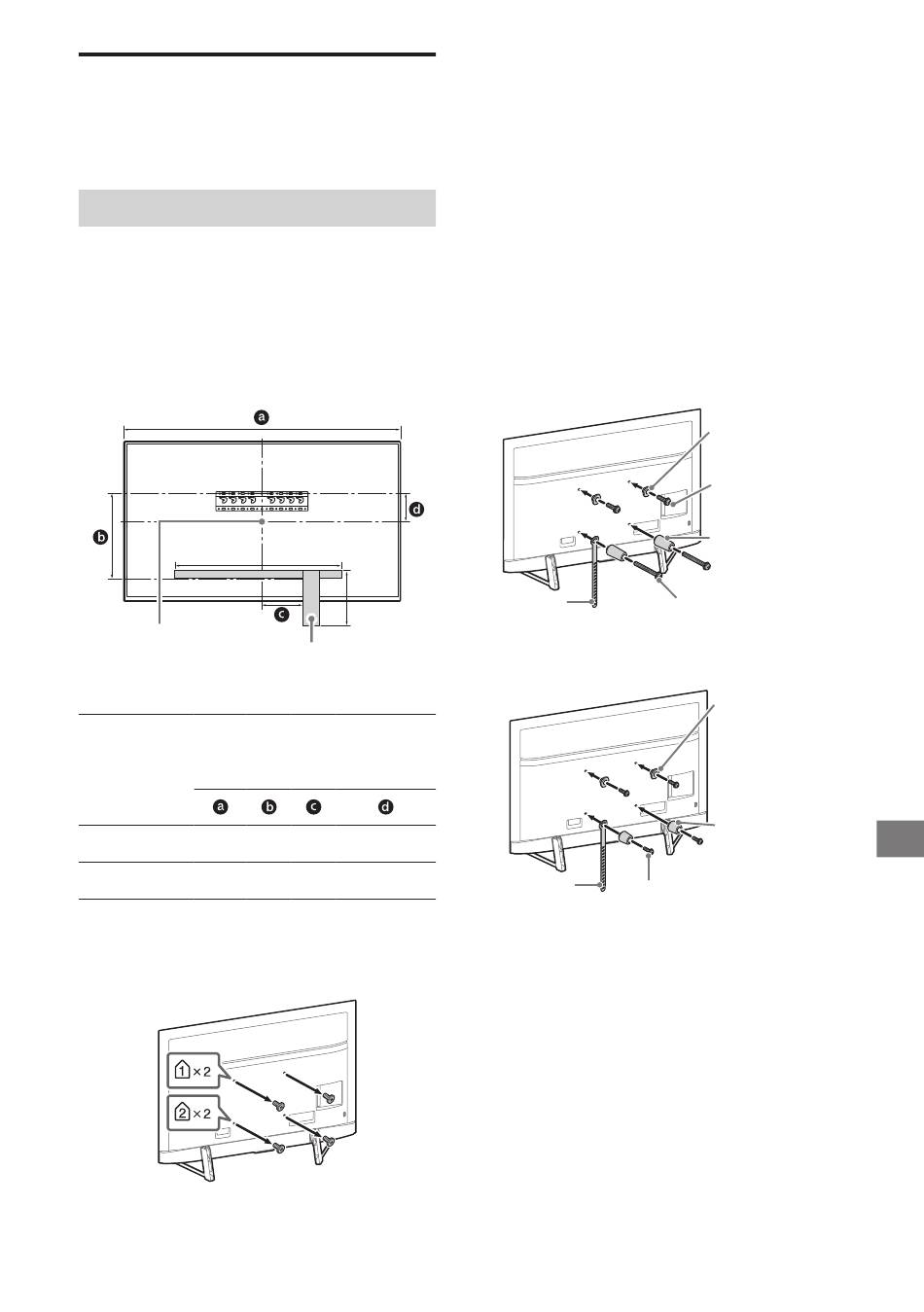

Sagatavošanās televizora
uzstādīšanai
Informāciju par statīva uzstādīšanu skatiet
uzsākšanas ceļvedī.
KD-85/75XG95
1
Atzīmējiet uzstādīšanas vietu uz
sienas.
Izmantojiet krāsotāju līmlenti vai citu
materiālu (nav iekļauts komplektācijā),
lai atzīmētu televizora atrašanās vietu
pie pamatnes vai pamatnes adaptera.
Skatiet tālāk esošo tabulu.
Ekrāna centrālais punkts
Atzīmes garums
Modeļa
nosaukums
KD-85XG95 1910 644 200
KD-75XG95 1674
2
Izskrūvējiet televizora
aizmugurē esošās skrūves.
(1000)
(300)
Krāsotāju līmlente
Mērvienība: mm
Ekrāna
centra
izmērs
211
425 200
60
− 9 (LV) −
3
Piestipriniet sienas montāžas
kronšteina stiprinājuma
elementus. Pārbaudiet
stiprinājuma elementus,
skatot 5. lappusē sadaļas
"Detaļu pārbaude" nodaļu
"Komplektā ar SU-WL450".
Piezīme
Cieši pieskrūvējiet stiprinājuma elementus.
Ja tiek izmantots elektriskais skrūvgriezis, iestatiet
griezes momentu uz apm. 1,5 N∙m {15 kgf∙cm}.
Izmantotās un neizmantotās daļas noteikti
noglabājiet drošā vietā turpmākajām vajadzībām.
Saglabājiet šo rokasgrāmatu turpmākām uzziņām.
Parastā montāža (2-a)
Saite
Skrūve (+PSW 6 x 50)
Kompaktā montāža (2-b)
Saite
Skrūve (+PSW 6 x 20)
4
Iespraudiet televizorā
vajadzīgo(-os) kabeli(-ļus).
Pirms piestiprināt televizoru pie sienas,
noteikti savienojiet kabeļus. Kad televizors
jau būs uzstādīts, kabeļus nebūs iespējams
savienot.
Skatiet televizora komplektācijā iekļauto
atsauces rokasgrāmatu.
Piezīme
Kabeļu iestrādāšanu sienā uzticiet licencētam
līgumstrādniekam.
Pirms stiprināt televizoru pie sienas, satiniet visus
savienojuma kabeļus, lai neuzkāptu uz tiem.
Trīsis
Skrūve
(+PSW 6 x 20)
Starplika
(60 mm)
Trīsis
Starplika
LV
(20 mm)
