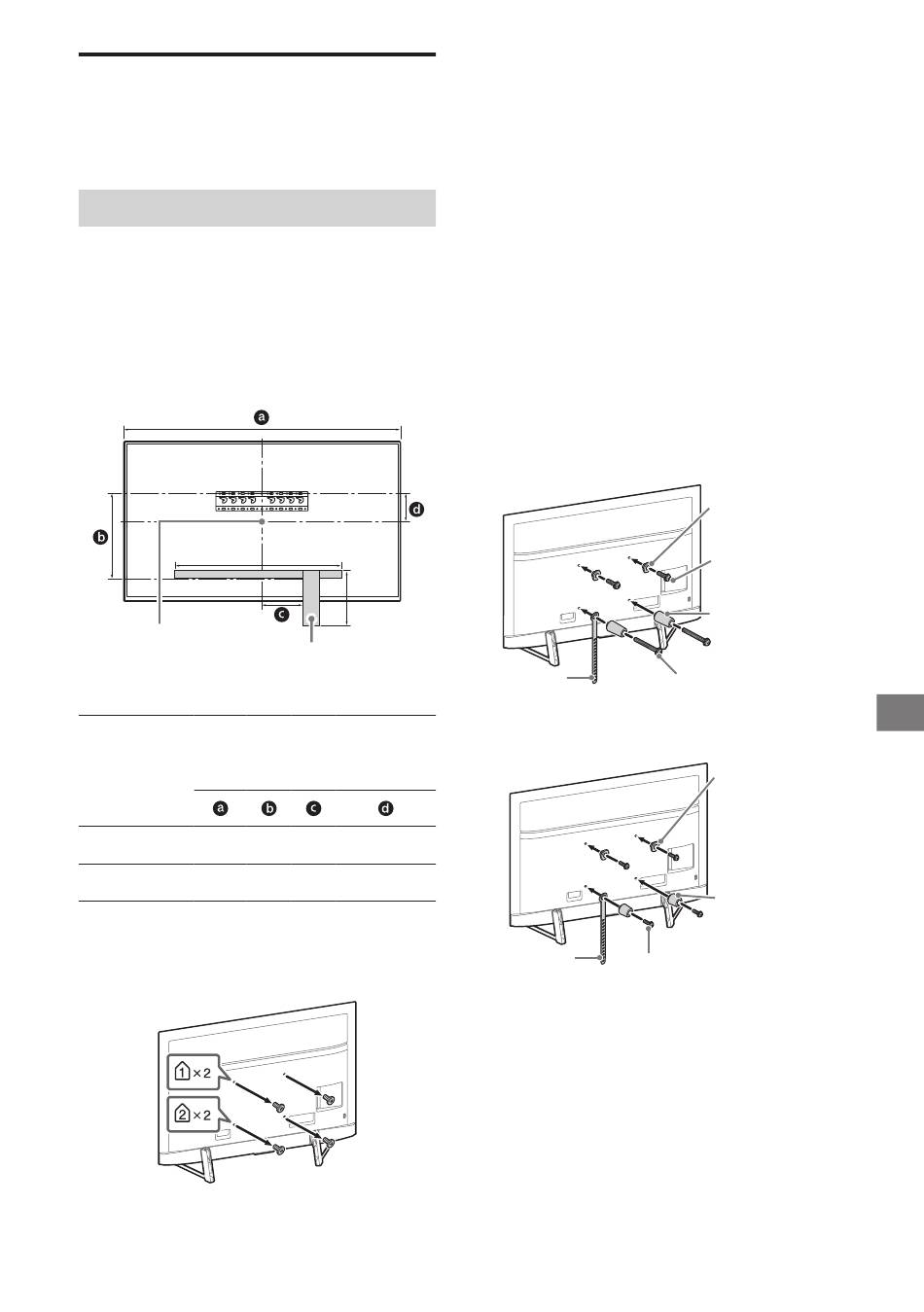

De installatie van de tv
voorbereiden
Zie de installatiehandleiding voor installatie
van de standaard.
KD-85/75XG95
1
Markeer de plaats van installatie
op de wand.
Gebruik afplakband e.d. (niet
bijgeleverd) om de plaats van de tv te
markeren in de buurt van de basissteun
of basissteunadapter. Gebruik de
volgende tabel.
Middelpunt van het
beeldscherm
Lengte voor
markering
Modelnaam
KD-85XG95 1.910 644 200
KD-75XG95 1.674 425 200
2
Verwijder de schroeven aan de
achterkant van de televisie.
(1.000)
(300)
Afplakband
Eenheid: mm
Afstand tot
middelpunt
beeldscherm
211
60
− 9 (NL) −
3
Bevestig de
bevestigingsonderdelen voor
de wandmontagesteun.
Controleer de
bevestigingsstukken door
"Bijgeleverd bij SU-WL450" te
raadplegen in "De onderdelen
controleren" op pagina 5.
Opmerking
Zorg ervoor dat de bevestigingsonderdelen goed
vastgeschroefd zijn.
Wanneer u een elektrische schroevendraaier
gebruikt, moet u de draaikracht instellen op ongeveer
1,5 N·m {15 kgf·cm}.
Bewaar de gebruikte en ongebruikte onderdelen op
een veilige plaats voor toekomstig gebruik. Bewaar
deze handleiding zodat u deze in de toekomst kunt
raadplegen.
Standaardmontage (2-a)
Riem
Schroef (+PSW 6 x 50)
Smalle montage (2-b)
Riem
Schroef (+PSW 6 x 20)
Kabelschijf
Schroef
(+PSW 6 x 20)
Afstandhouder
(60 mm)
NL
Kabelschijf
Afstandhouder
(20 mm)
