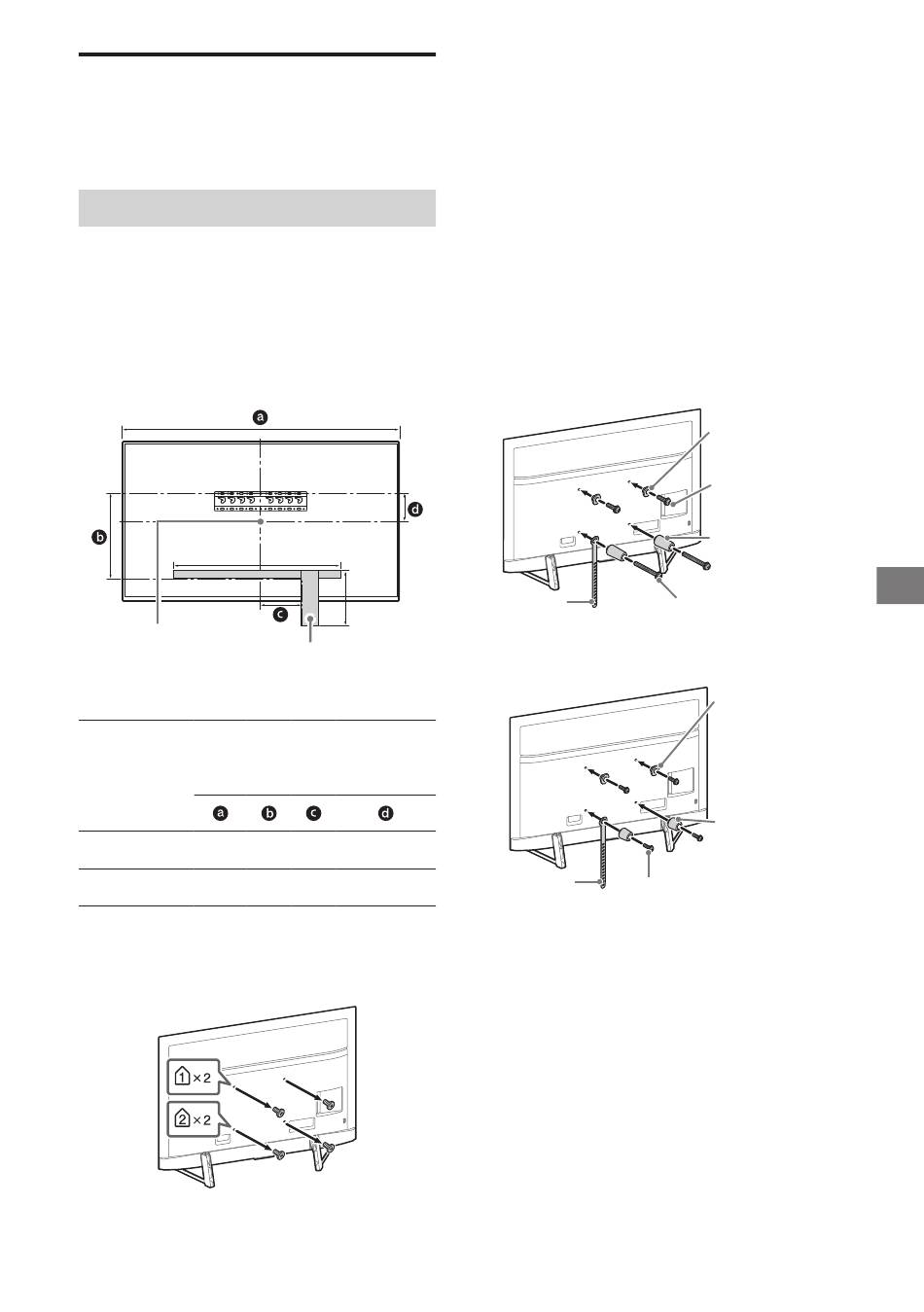

Príprava na montáž TV
prijímača
Pre inštaláciu stojana si pozrite sprievodcu
nastavením.
KD-85/75XG95
1
Označte miesto inštalácie na
stenu.
Použite kryciu pásku a pod. (nedodáva
sa) na označenie umiestnenia
televízneho prijímača v blízkosti
podstavca alebo adaptéra podstavca.
Pozrite si nasledujúcu tabuľku.
Stredový bod
obrazovky
Dĺžka pre
Názov
označenie
modelu
KD-85XG95 1 910 644 200
KD-75XG95 1 674 425 200
2
Odskrutkujte skrutky zo zadnej
časti TV prijímača.
(1 000)
(300)
Krycia páska
Jednotka: mm
Stredový
rozmer
obrazovky
211
60
− 9 (SK) −
3
Pripevnite upevňovacie časti
montážnej konzoly na stenu.
Skontrolujte upevňovacie časti
podľa časti „Položky dodávané s
montážnou konzolou na stenu
SU-WL450" v sekcii „Kontrola
dielov" na strane 5.
Poznámka
Pevne zaistite upevňovacie časti pomocou skrutiek.
Ak používate elektrický skrutkovač, krútiaci moment
nastavte na približne 1,5 Nm {15 kg/cm²}.
Použité alebo nepoužité časti uložte na bezpečnom
mieste pre budúce použitie. Tento návod si odložte
pre prípad budúcej potreby.
Štandardná montáž (2-a)
Remeň
Skrutka (+PSW 6 x 50)
Montáž s krátkou vzdialenosťou (2-b)
Remeň
Skrutka (+PSW 6 x 20)
4
Pripojte k TV prijímaču potrebné
káble.
Káble pripojte pred montážou TV prijímača
na stenu. Po montáži TV prijímača k nemu
nebude možné káble pripojiť.
Pozrite si referenčnú príručku dodanú s TV
prijímačom.
Poznámka
Vytvorenie vedenia káblov v stene zverte
licencovanému dodávateľovi.
Pred montážou na stenu prepojovacie káble zviažte,
aby ste po nich nestúpali.
Kladka
Skrutka
(+PSW 6 x 20)
Dištančná
vložka
(60 mm)
SK
Kladka
Dištančná
vložka
(20 mm)
