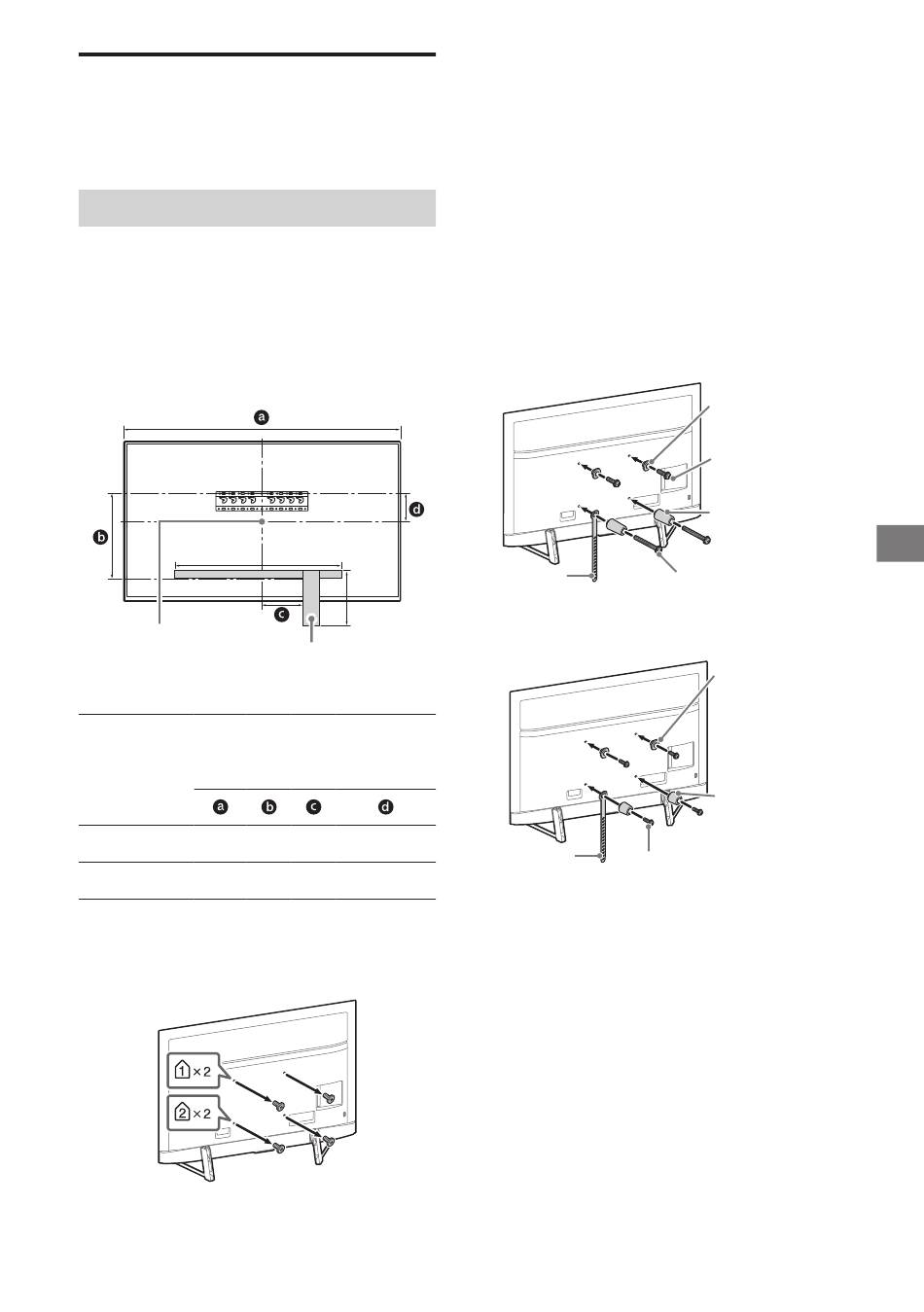

Příprava na montáž
televizoru
Instalaci na stojan proveďte podle průvodce
nastavením.
KD-85/75XG95
1
Vyznačte místo instalace na
stěně.
Použijte maskovací pásku atd. (není
součástí dodávky) pro vyznačení
umístění televizoru v blízkosti základny
nebo adaptéru základny. Viz následující
tabulka.
Střed obrazovky
Délka pro
Název
vyznačení
modelu
KD-85XG95 1 910 644 200
KD-75XG95 1 674 425 200
2
Vyšroubujte šrouby ze zadní
části televizoru.
(1 000)
(300)
Maskovací páska
Jednotka: mm
Rozměr ve
středu
obrazovky
211
60
− 9 (CZ) −
3
Připojte části příslušenství
nástěnného držáku. Zkontrolujte
části příslušenství v odstavci
„Dodáno s modelem SU-WL450"
v části „Kontrola součástí" na
straně 5.
Poznámka
Pevně zajistěte díly příslušenství pomocí šroubů.
Když používáte elektrický šroubovák, nastavte
utahovací moment přibližně na 1,5 N·m {15 kgf·cm}.
Použité i nepoužité díly uložte na bezpečném místě
pro budoucí použití. Tento návod si uschovejte pro
budoucí použití.
Běžná montáž (2-a)
Pás
Šroub (+PSW 6 x 50)
Montáž u stěny (2-b)
Pás
Šroub (+PSW 6 x 20)
4
Zapojte příslušné kabely
k televizoru.
Před montáží televizoru na zeď
nezapomeňte zkontrolovat, zda jsou
kabely připojeny. Po montáži televizoru
nebude možné kabely zapojit.
Informace najdete v Referenční příručce
dodané s televizorem.
Poznámka
Vedení kabelů ve zdi svěřte licencovanému
dodavateli.
Před montáží propojovací kabely svažte, abyste o ně
nezakopli.
Kladka
Šroub
(+PSW 6 x 20)
Rozpěrka
(60 mm)
CZ
Kladka
Rozpěrka
(20 mm)
