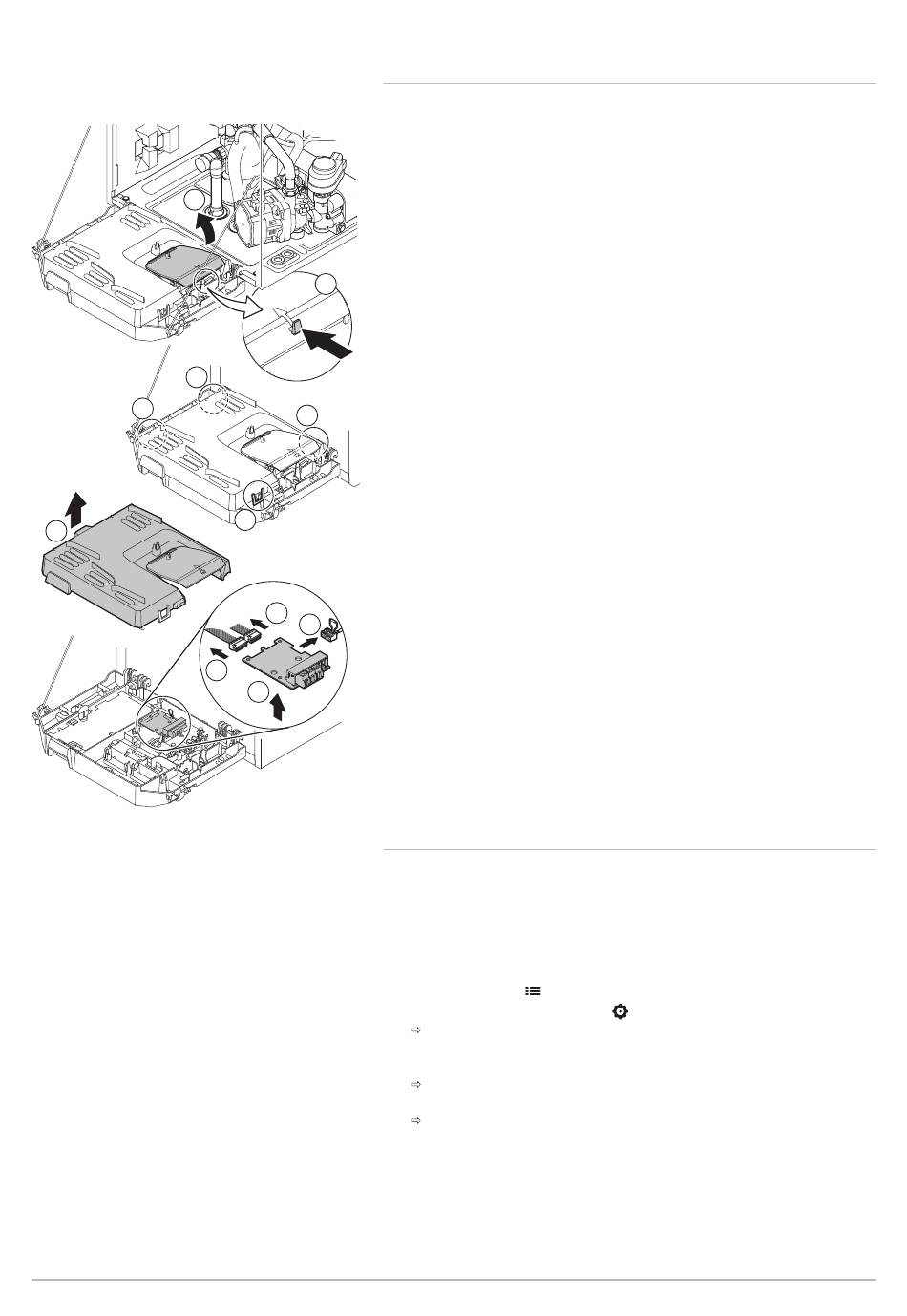

Afb.106 Toegang tot de aansluitconnectoren
1
2.4
2.3
3
7688047 - v.01 - 08052018
10.3.9
Wanneer een defecte aansluitprint in de instrumentenbox vervangen moet
worden, ga dan als volgt te werk:
1
2.1
2.2
4
4
4
5
AD-0001389-03
10.3.10 De firmware van het bedieningspaneel actualiseren
U kunt de firmware van het bedieningspaneel actualiseren als u een USB-
stick met een nieuwe firmwareversie hebt ontvangen.
Vervanging van de aansluitprint CB-03
1. Ontgrendel de klep in de instrumentenbox door de clipsluiting aan de
zijkant in te drukken.
2. Open de clickers aan de zijkant van de instrumentenbox in de juiste
volgorde. De volgorde is met nummers aangegeven op de
instrumentenbox.
3. Verwijder de bovenkant van de instrumentenbox.
4. Maak alle kabels van de aansluitprint CB-03 los.
5. Vervang de aansluitprint CB-03.
6. Ga voor het monteren in omgekeerde volgorde te werk.
1. Verwijder het bedieningspaneel HMI T-control van het apparaat.
2. Vind de USB-poort aan de onderkant van de elektronische printplaat
van het bedieningspaneel.
3. Sluit de USB-stick met de nieuwe firmware op de USB-poort aan.
4. Druk op de toets
.
5. Selecteer Systeeminstellingen
De melding Beschikbare bestanden: wordt weergegeven op het
scherm.
6. Selecteer het passende bestand.
De firmware-update wordt gestart.
7. Wacht tot de update is voltooid.
Het bedieningspaneel wordt automatisch opnieuw gestart en het
hoofddisplay wordt weergegeven.
8. Schakel de stroom van het apparaat ten minste 5 minuten niet uit om
ervoor te zorgen dat de firmware-update correct wordt opgeslagen.
10 Onderhoud
> Firmware update.
117
