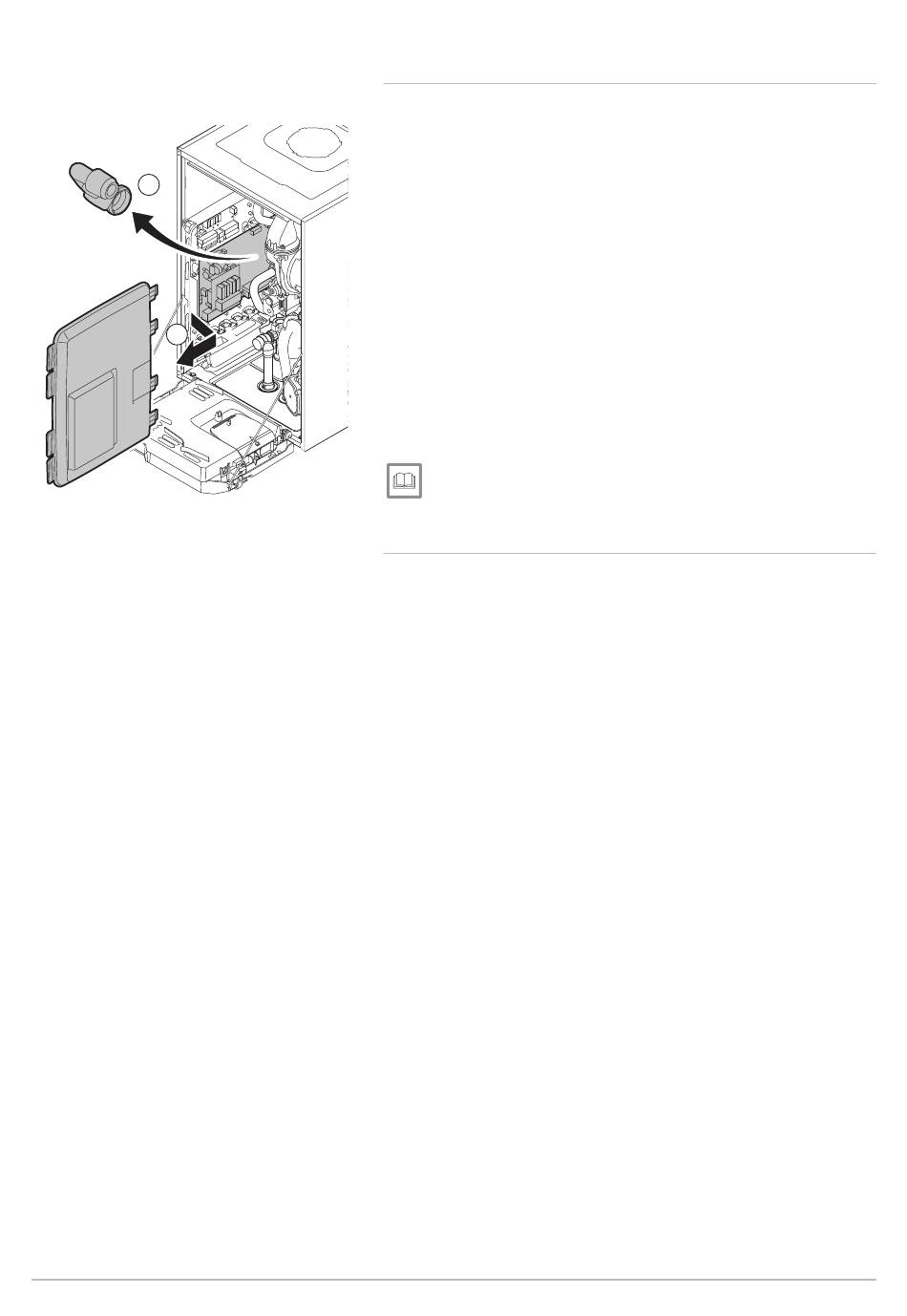

Afb.42
Toegang tot de besturingsprint
4
6
7688047 - v.01 - 08052018
6.6.6
Toegang tot de behuizing voor de besturingsprints
1. Draai de twee schroeven aan de onderzijde van de frontmantel een
kwartslag los.
2. Verwijder de frontmantel.
3. Kantel de instrumentenbox naar voren door de klipsluitingen aan de
zijkanten te openen.
4. Verwijder de luchtinlaatdemper.
5. Maak de 4 clips aan de linkerkant van het deksel van de behuizing
van de besturingsprints los.
6. Draai het deksel naar rechts en trek het deksel naar voren om het uit
de ketel te halen.
7. Sluit de kabels aan op de bestemde klemmen van de besturingsprint
SCB-10.
8. Plaats de bovenste scharnieren van het deksel in de juiste positie van
de behuizing van de besturingsprint.
9. Druk alle scharnieren van het deksel op hun plaats.
10. Sluit de 4 clips aan de linkerkant van het deksel.
11. Monteer de luchtinlaatdemper.
12. Ga voor het monteren van de frontmantel in omgekeerde volgorde te
werk.
Voor meer informatie, zie
Ketel openen, pagina 111
AD-0001388-04
6.6.7
Beschrijving van de SCB-10 print
Er kunnen verschillende verwarmingszones worden aangesloten op de
SCB-10 print Er zijn twee zones bestemd voor verwarming en één voor
sanitair warm water
Op de besturingsprint zitten de aansluitingen voor de sensoren of pompen
van elke zone.
6 Installatie
47
