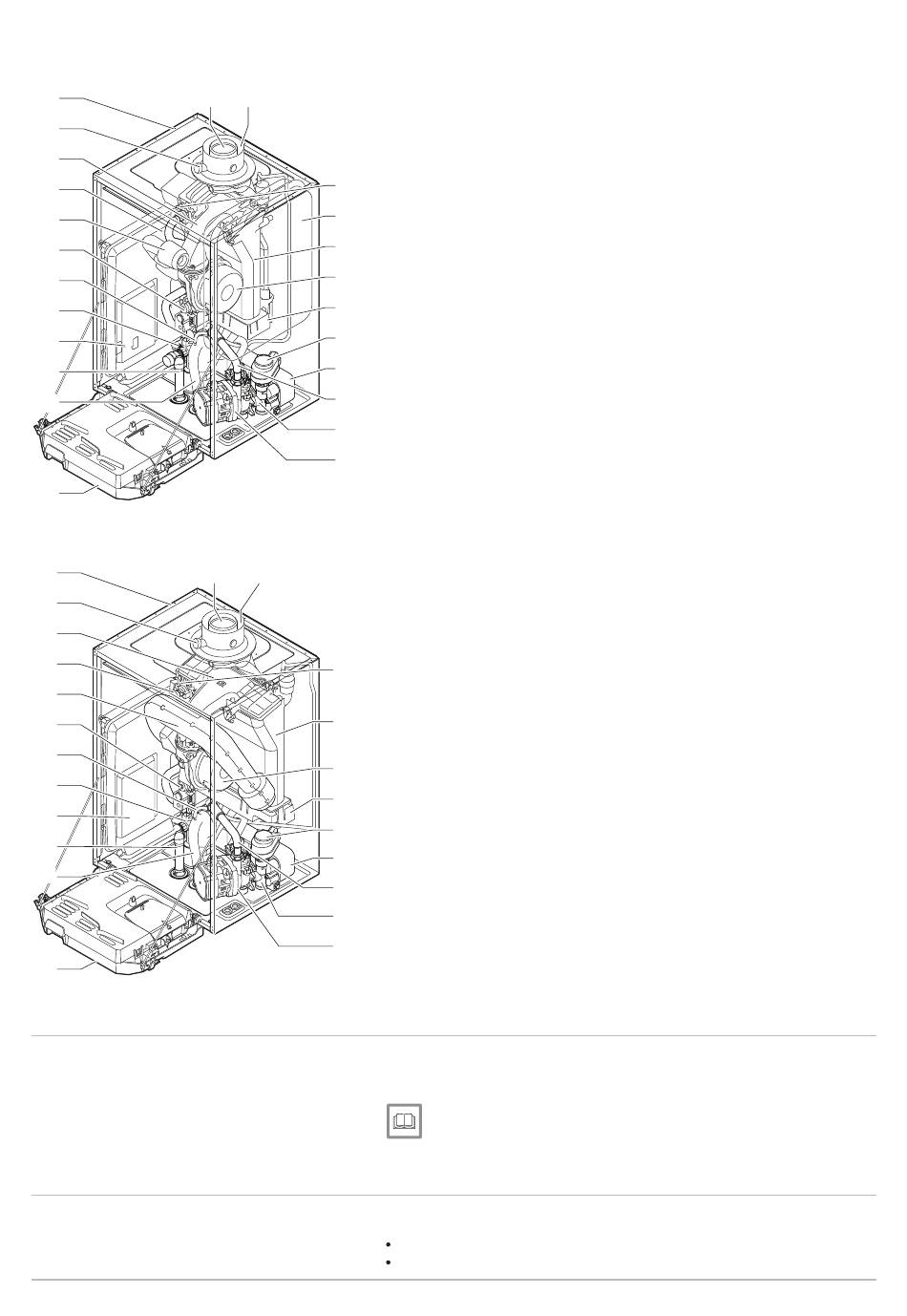

Afb.11
Calenta Ace 25/28
2
3
4
5
6
7
8
9
10
11
12
13
Afb.12
Calenta Ace 35/39
2
3
4
5
6
7
8
9
10
11
12
13
4.4
Bedieningspaneel
4.5
Standaardlevering
7688047 - v.01 - 08052018
1
24
23
22
21
20
19
18
17
16
15
14
AD-0001373-03
1
23
22
21
20
19
18
17
16
15
14
AD-0001503-01
1 Rookgasafvoer
2 Bemanteling/luchtkast
3 Rookgasmeetpunt
4 Mengbuis
5 Aanvoerpijp
6 Luchtinlaatdemper
7 Gascombinatieblok
8 Slang automatische ontluchter
9 Hydroblok aanvoerzijde
10 Behuizing voor besturingsprints
11 Slang veiligheidsventiel
12 Sifon
13 Instrumentenbox
14 Circulatiepomp
15 Hydroblok retourzijde
16 Retourpijp
17 Platenwarmtewisselaar (SWW)
18 Driewegklep
19 Condensverzamelbak
20 Ventilator
21 Warmtewisselaar (CV)
22 Expansievat
23 Ionisatie-/ontstekingselektrode
24 Luchttoevoer
1 Rookgasafvoer
2 Bemanteling/luchtkast
3 Rookgasmeetpunt
4 Mengbuis
5 Aanvoerpijp
6 Luchtinlaatdemper
7 Gascombinatieblok
8 Slang automatische ontluchter
9 Hydroblok aanvoerzijde
10 Behuizing voor besturingsprints
11 Slang veiligheidsventiel
12 Sifon
13 Instrumentenbox
14 Circulatiepomp
15 Hydroblok retourzijde
16 Retourpijp
17 Platenwarmtewisselaar (SWW)
18 Driewegklep
19 Condensverzamelbak
20 Ventilator
21 Warmtewisselaar (CV)
22 Ionisatie-/ontstekingselektrode
23 Luchttoevoer
De Calenta Ace ketel wordt geleverd met een HMI T-control
bedieningspaneel.
Voor meer informatie, zie
Beschrijving van het bedieningspaneel, pagina 82
De levering omvat:
De ketel, voorzien van netstekker met randaarde
Montageframe met automatische bijvulinrichting
4 Beschrijving van het product
25
