14 Bijlage
14.1
EG Conformiteitsverklaring
14.2
Optionele elektrische aansluitingen

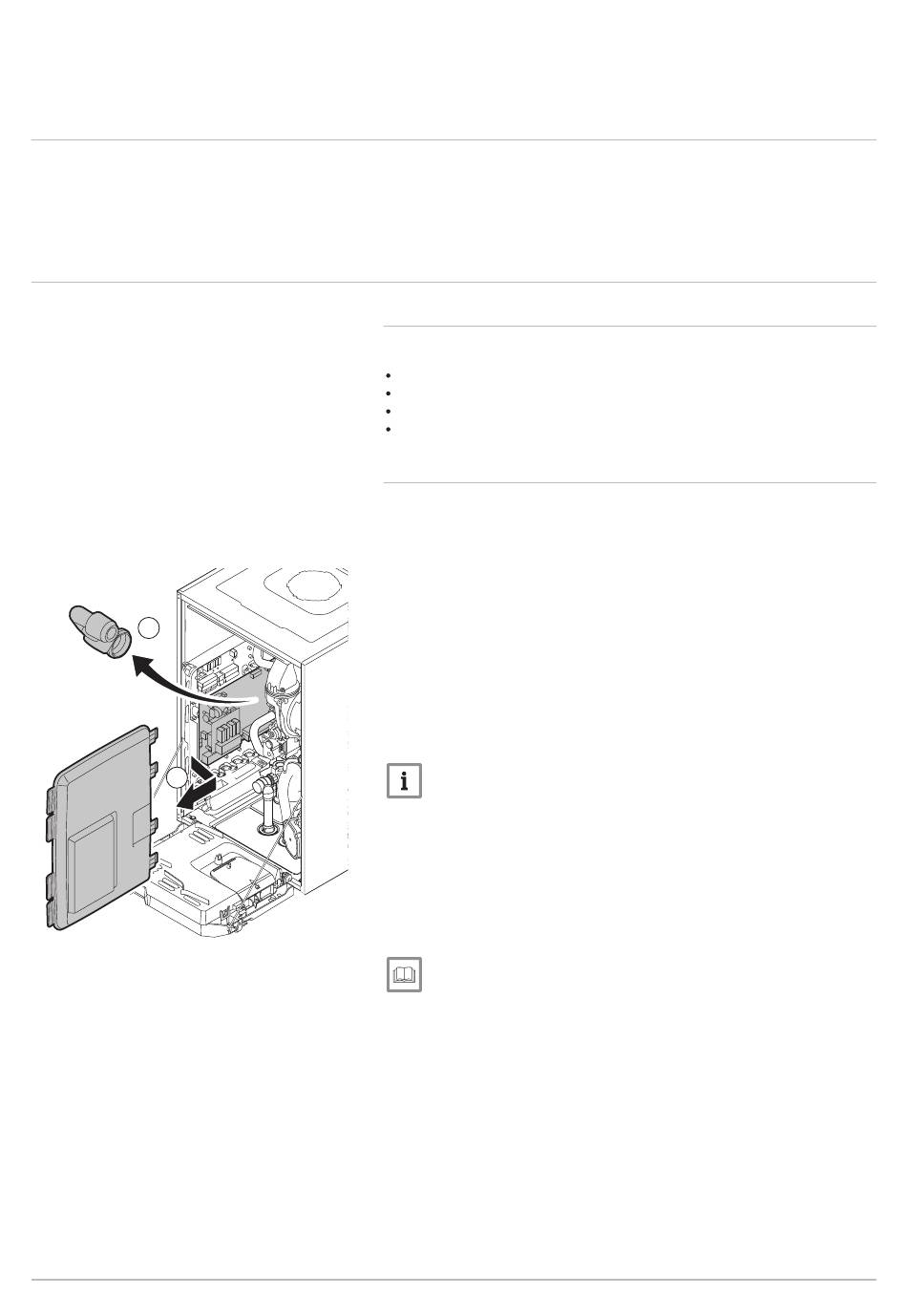

Afb.117 Toegang tot de besturingsprints
4
6
7688047 - v.01 - 08052018
Het toestel is conform het in de EG conformiteitsverklaring beschreven
standaardtype. Het is vervaardigd en in bedrijf genomen overeenkomstig
de Europese richtlijnen.
De originele conformiteitsverklaring is bij de fabrikant op te vragen.
14.2.1
Optionele besturingsprints
De volgende besturingsprints zijn als accessoire te verkrijgen:
SCB-01
SCB-09
IF-01
c-Mix
14.2.2
Behuizing besturingsprints
De optionele besturingsprints worden in de behuizing voor
besturingsprints geplaatst. Ga hiervoor als volgt te werk:
1. Draai de twee schroeven aan de onderzijde van de frontmantel een
kwartslag los.
2. Verwijder de frontmantel.
3. Kantel de instrumentenbox naar voren door de klipsluitingen aan de
zijkanten te openen.
4. Verwijder de luchtinlaatdemper.
5. Maak de 4 clips aan de linkerkant van het deksel van de behuizing
van de besturingsprints los.
6. Draai het deksel naar rechts en trek het deksel naar voren om het uit
de ketel te halen.
7. Plaats de besturingsprint in de behuizing.
Belangrijk
Zie de bij de besturingsprint meegeleverde instructies.
8. Plaats de bovenste scharnieren van het deksel in de juiste positie van
de behuizing van de besturingsprint.
9. Druk alle scharnieren van het deksel op hun plaats.
10. Sluit de 4 clips aan de linkerkant van het deksel.
11. Monteer de luchtinlaatdemper.
12. Ga voor het monteren van de frontmantel in omgekeerde volgorde te
werk.
AD-0001388-04
Voor meer informatie, zie
Ketel openen, pagina 111
