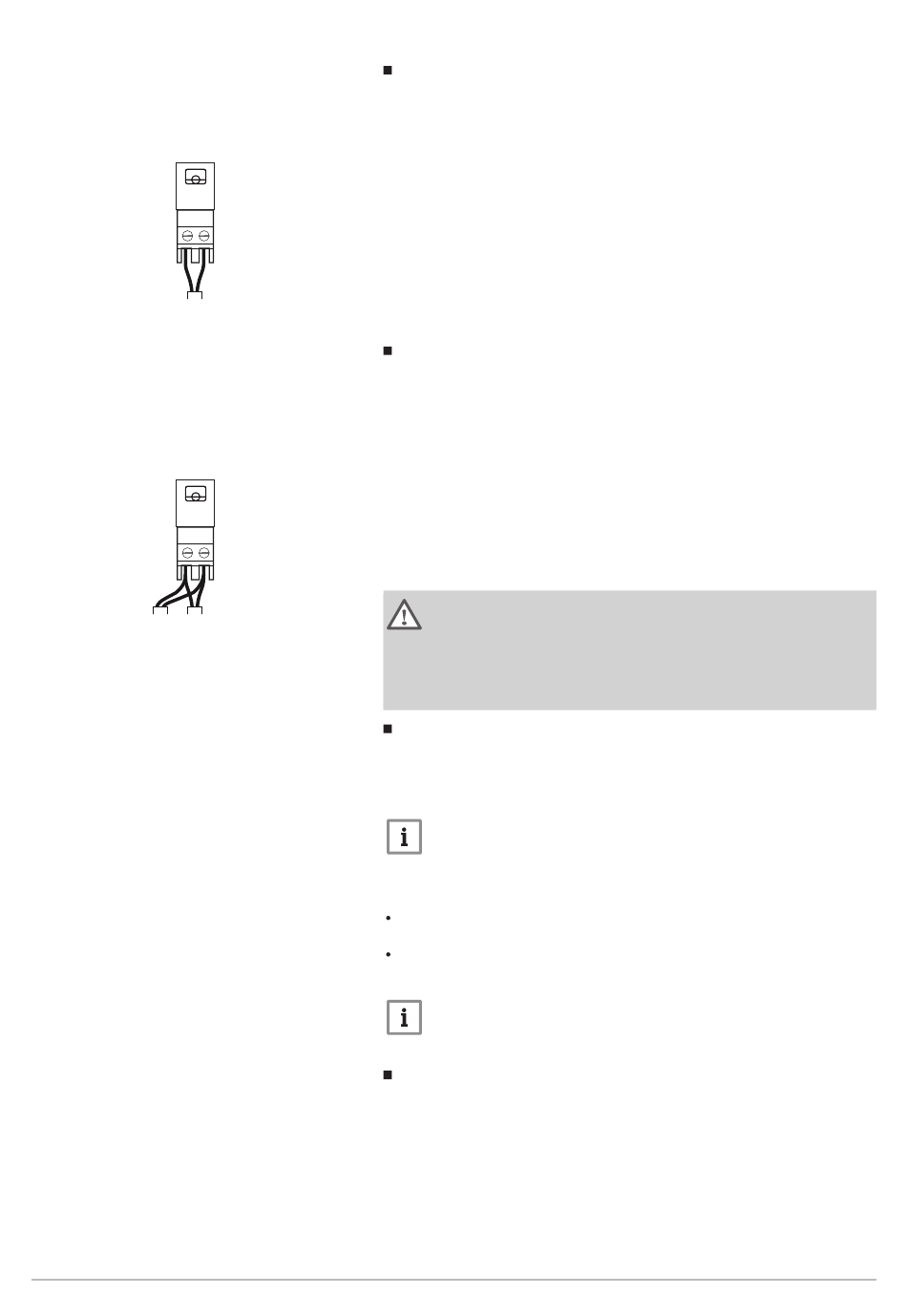

Afb.37
Aansluiten aan/uit thermostaat
R-Bus
Tk
Afb.38
Aansluiten vorstthermostaat
R-Bus
Tk
Tv
7688047 - v.01 - 08052018
Aansluiten aan/uit thermostaat
De ketel is geschikt voor het aansluiten van een 2-draads aan/uit
kamerthermostaat.
Tk Aan/uit thermostaat
1. Monteer de thermostaat in een referentieruimte (over het algemeen
de woonkamer).
2. Sluit de twee-aderige kabel van de thermostaat (Tk) aan op de
klemmen R-Bus van de aansluitconnector. Het maakt niet uit welke
draad in welke kabelklem wordt aangesloten.
3. Sluit de power stealing thermostaat aan op de klemmen R-Bus van de
aansluitconnector.
AD-3000969-01
Vorstbeveiliging in combinatie met aan/uit thermostaat
Bij toepassing van een aan/uit thermostaat kunnen de leidingen en
radiatoren in een vorstgevoelige ruimte beveiligd worden met een
vorstthermostaat. De radiatorkraan in de vorstgevoelige ruimte moet open
staan.
Tk Aan/uit thermostaat
Tv Vorstthermostaat
1. Plaats in een vorstgevoelige ruimte (bijvoorbeeld garage) een
vorstthermostaat (Tv)
2. Sluit de vorstthermostaat (Tv) parallel aan een aan/uit thermostaat
(Tk) aan op de klemmen R-Bus van de aansluitconnector.
Waarschuwing
Bij toepassing van een Remeha eTwist of een OpenTherm
thermostaat mag er geen vorstthermostaat parallel op de
AD-3000970-01
klemmen R-Bus aangesloten worden. Realiseer dan de
vorstbeveiliging van de CV-installatie in combinatie met een
buitensensor.
Vorstbeveiliging in combinatie met een buitensensor
De CV-installatie kan ook worden beveiligd tegen vorst in combinatie met
een buitensensor. De radiatorkraan in de vorstgevoelige ruimte moet open
staan.
Belangrijk
Bij ketels met een SCB-10 print wordt de buitensensor
aangesloten op de SCB-10 print.
Met een buitensensor werkt de vorstbeveiliging als volgt:
Bij een buitentemperatuur lager dan -10°C: er is een warmtevraag aan
de ketel en de pomp gaat draaien.
Bij een buitentemperatuur hoger dan -10°C: de warmtevraag aan de
ketel stopt.
Belangrijk
De buitentemperatuur voor de start van de vorstbeveiliging kan
gewijzigd worden met parameter AP080.
Aansluiten buitensensor
Op de aansluiting Tout kan een buitensensor worden aangesloten
(accessoire). De ketel zal bij een aan/uit thermostaat de temperatuur
regelen met het setpunt van de interne stooklijn.
6 Installatie
45
