Type
Principe
C
(10)3
C
(12)3
(1) Het materiaal moet ook voldoen aan de materiaaleigenschappen uit het desbetreffende hoofdstuk.
(2) Zie tabel voor eisen aan schacht of koker
Tab.13
Minimale afmeting schacht of koker
Uitvoering (D)
Star 60 mm
Star 80 mm
Concentrisch 60/100 mm
Concentrisch 80/125 mm
7688047 - v.01 - 08052018

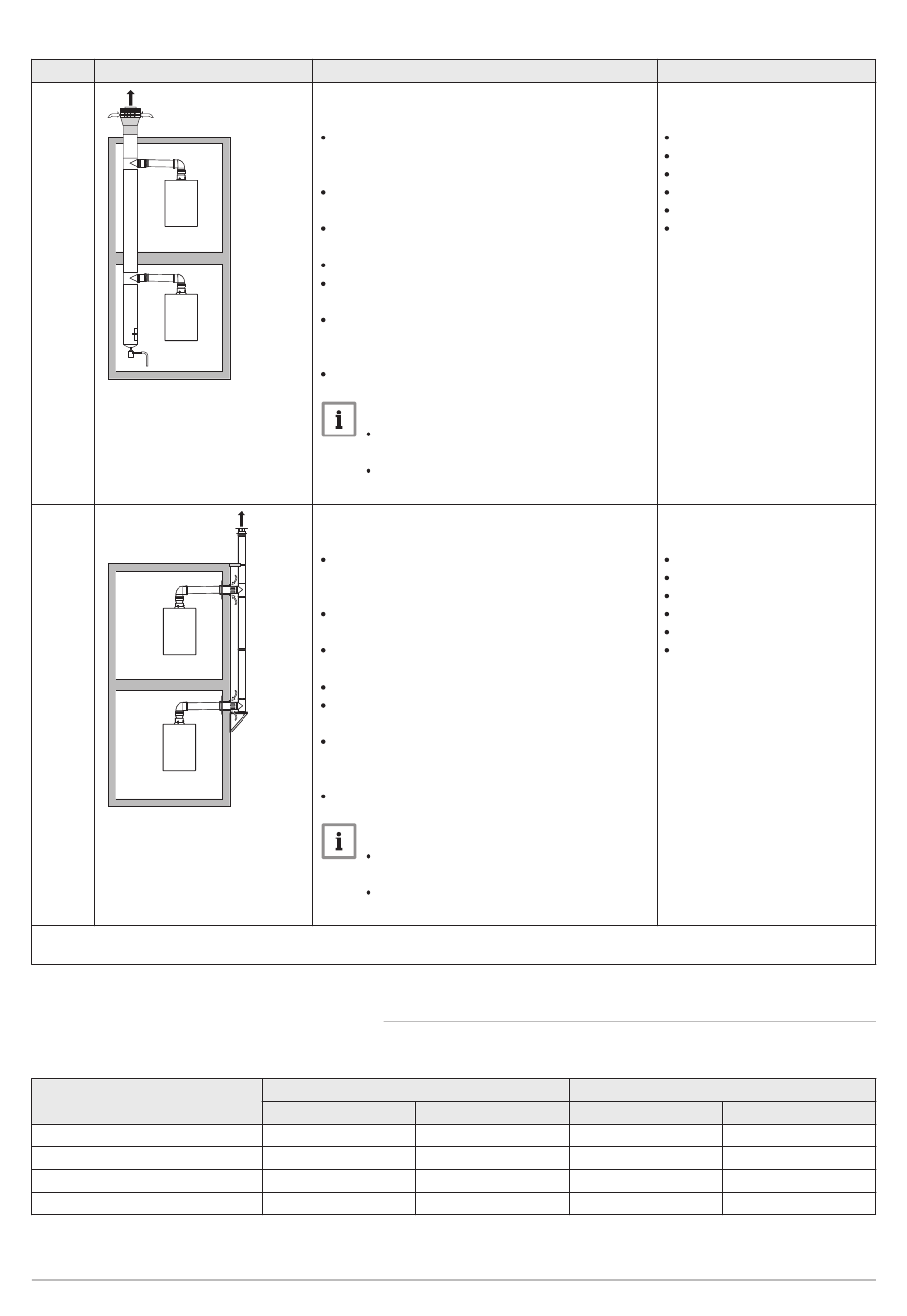

Omschrijving
Gecombineerd luchttoevoer en rookgasafvoersys
teem (CLV) met overdruk
Minimaal toegestaan drukverschil tussen lucht
toevoer en rookgasafvoer is -200 Pa (inclusief
-100 Pa winddruk.)
Het kanaal dient ontworpen te zijn voor een no
minale rookgastemperatuur van 25 °C
Plaats een condenswaterafvoer, voorzien van
een sifon, aan de onderkant van het kanaal.
Maximaal toegestane recirculatie van 10%.
De gemeenschappelijke afvoer dient geschikt te
zijn voor een druk van ten minste 200 Pa.
De dakdoorvoer dient voor deze opstelling ont
worpen te zijn, en een trek in het kanaal te ver
oorzaken.
Trekonderbreker niet toegestaan.
AD-3000959-01
Belangrijk
Gemeenschappelijke rookgasafvoer en individuele
luchttoevoer (half CLV)
Minimaal toegestaan drukverschil tussen lucht
toevoer en rookgasafvoer is -200 Pa (inclusief
-100 Pa winddruk.)
Het kanaal dient ontworpen te zijn voor een no
minale rookgastemperatuur van 25 °C
Plaats een condenswaterafvoer, voorzien van
een sifon, aan de onderkant van het kanaal.
Maximaal toegestane recirculatie van 10%.
De gemeenschappelijke afvoer dient geschikt te
zijn voor een druk van ten minste 200 Pa.
De dakdoorvoer dient voor deze opstelling ont
worpen te zijn, en een trek in het kanaal te ver
oorzaken.
Trekonderbreker niet toegestaan.
AD-3000930-01
Belangrijk
Zonder luchttoevoer
Ø Kanaal
110 mm
130 mm
120 mm
145 mm
Voor deze opstelling dient het venti
latortoerental te worden aangepast.
Neem contact met ons op voor meer
informatie.
Voor deze opstelling dient het venti
latortoerental te worden aangepast.
Neem contact met ons op voor meer
informatie.
6.5.2
Eisen aan schacht voor C
□ Kanaal
110 x 110 mm
130 x 130 mm
120 x 120 mm
145 x 145 mm
Toegestane fabrikanten
Aansluitmateriaal tot aan het
gemeenschappelijk kanaal:
Burgerhout
Cox Geelen
Natalini
Poujoulat
Skoberne
Ubbink
Aansluitmateriaal tot aan het
gemeenschappelijk kanaal:
Burgerhout
Cox Geelen
Natalini
Poujoulat
Skoberne
Ubbink
93
Met luchttoevoer
Ø Kanaal
□ Kanaal
120 mm
110 x 110 mm
140 mm
130 x 130 mm
120 mm
120 x 120 mm
145 mm
145 x 145 mm
6 Installatie
