4 Beschrijving van het product
4.3

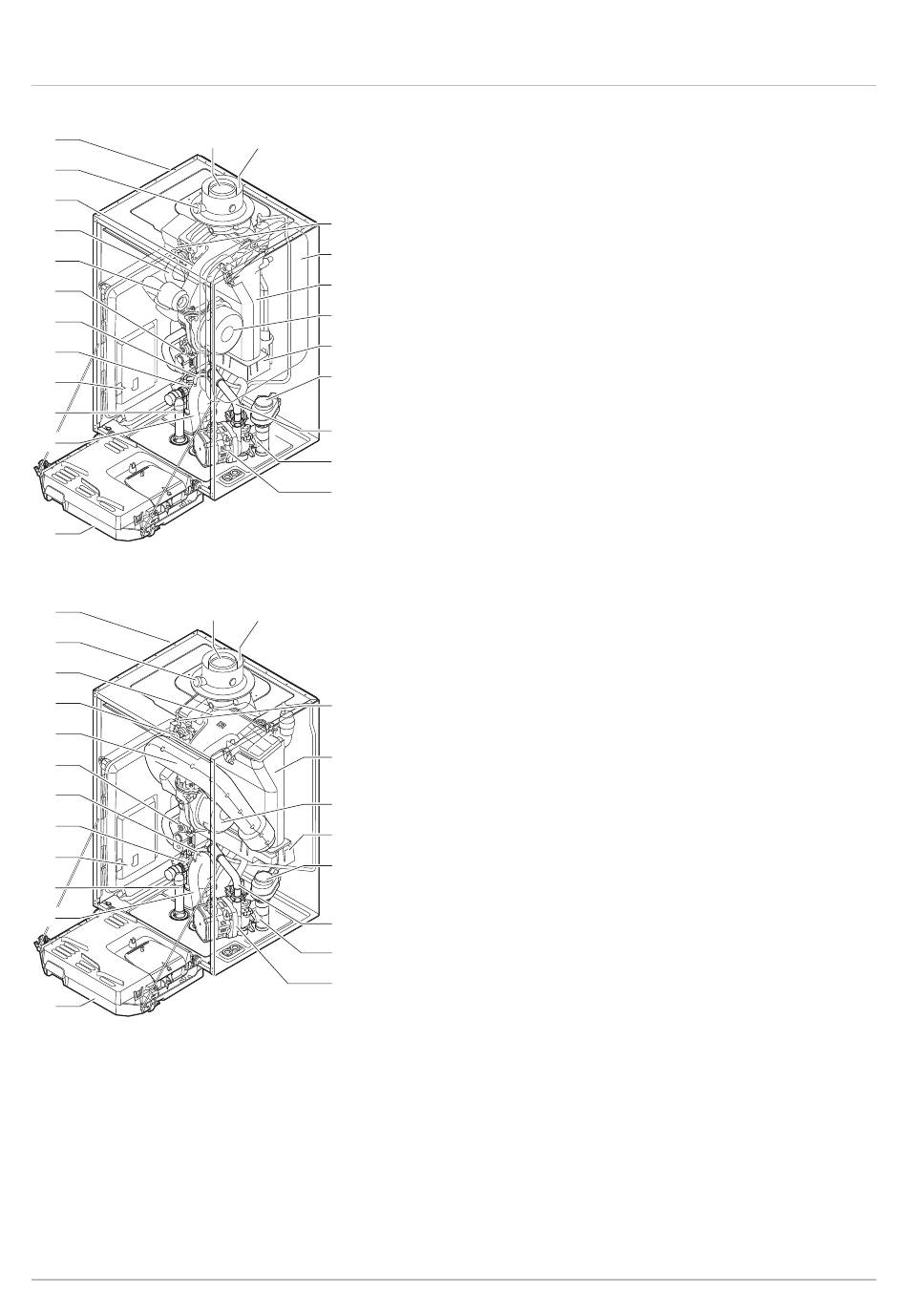

Voornaamste componenten
Afb.9
Calenta Ace 15ds - 25ds
2
3
4
5
6
7
8
9
10
11
12
13
Afb.10
Calenta Ace 35ds
2
3
4
5
6
7
8
9
10
11
12
13
24
1
23
22
21
20
19
18
17
16
15
14
AD-0001371-02
1
22
21
20
19
18
17
16
15
14
AD-0001372-02
1 Rookgasafvoer
2 Bemanteling/luchtkast
3 Rookgasmeetpunt
4 Mengbuis
5 Aanvoerpijp
6 Luchtinlaatdemper
7 Gascombinatieblok
8 Slang automatische ontluchter
9 Hydroblok aanvoerzijde
10 Behuizing voor besturingsprints
11 Slang veiligheidsventiel
12 Sifon
13 Instrumentenbox
14 Circulatiepomp
15 Hydroblok retourzijde
16 Retourpijp
17 Driewegklep
18 Condensverzamelbak
19 Ventilator
20 Warmtewisselaar (CV)
21 Expansievat
22 Ionisatie-/ontstekingselektrode
23 Luchttoevoer
1 Rookgasafvoer
2 Bemanteling/luchtkast
3 Rookgasmeetpunt
4 Mengbuis
5 Aanvoerpijp
6 Luchtinlaatdemper
7 Gascombinatieblok
8 Slang automatische ontluchter
9 Hydroblok aanvoerzijde
10 Behuizing voor besturingsprints
11 Slang veiligheidsventiel
12 Sifon
13 Instrumentenbox
14 Circulatiepomp
15 Hydroblok retourzijde
16 Retourpijp
17 Driewegklep
18 Condensverzamelbak
19 Ventilator
20 Warmtewisselaar (CV)
21 Ionisatie-/ontstekingselektrode
22 Luchttoevoer
