6 Installatie

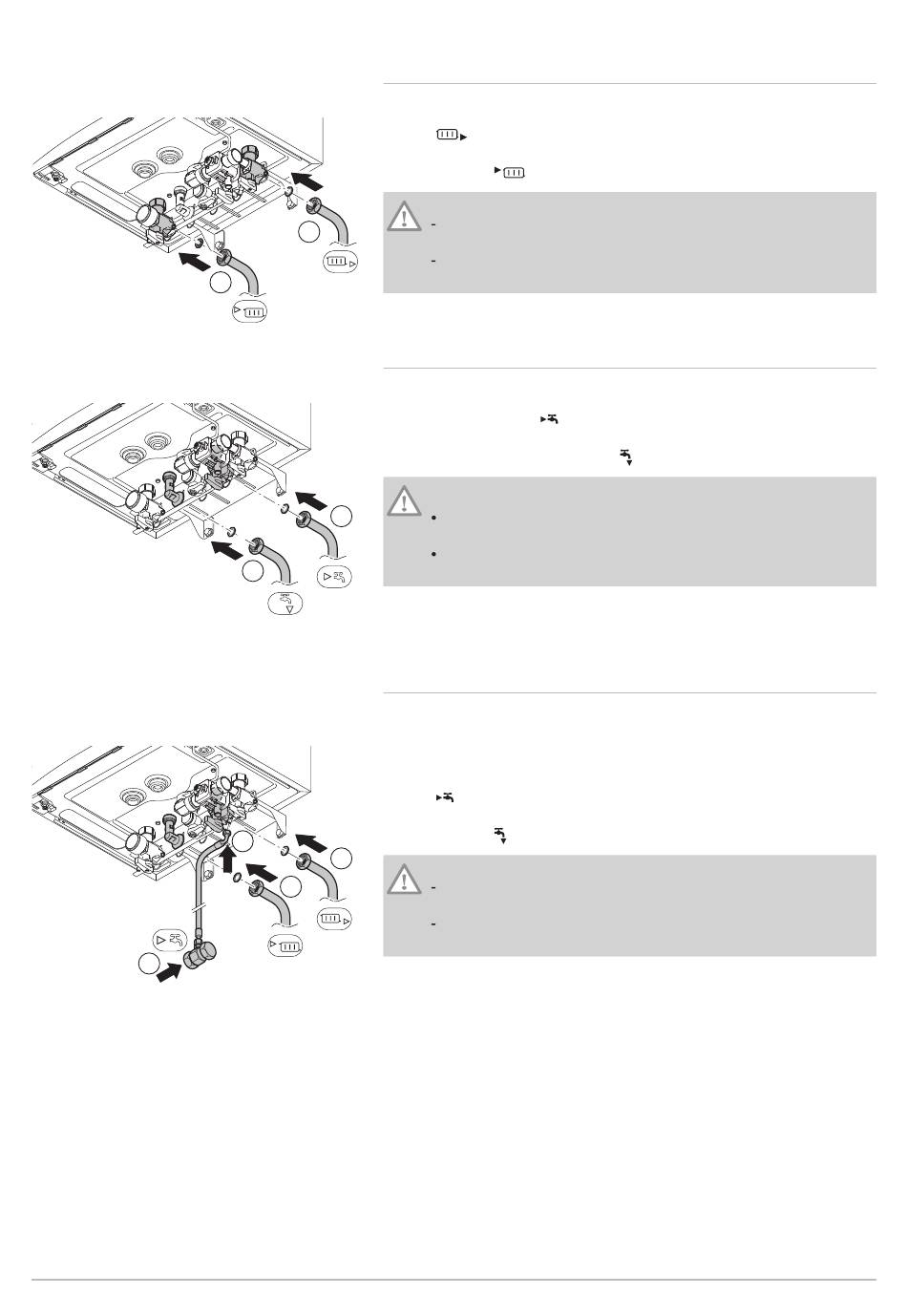

Afb.20
Aansluiten verwarmingscircuit
Afb.21
Aansluiten tapwatercircuit
Afb.22
Aansluiten secundaire
verwarmingscircuit
2
32
6.3.3
1
2
AD-0001383-03
6.3.4
1
2
AD-0001384-03
6.3.5
1
3
4
AD-0001385-04

Aansluiting van het verwarmingscircuit

1. Monteer de ingaande leiding voor CV-water op de aansluiting retour
CV
.
2. Monteer de uitgaande leiding voor CV-water op de aansluiting
aanvoer CV
.
Opgelet
Voer eventuele laswerkzaamheden uit op voldoende afstand
van de ketel of voordat de ketel opgehangen wordt.
Volg bij gebruik van kunststof leidingen de (aansluit)
aanwijzingen van de fabrikant op.

Aansluiten van het tapwatercircuit

1. Monteer de ingaande leiding voor koud water op de aansluiting
sanitair koud water
.
2. Monteer de uitgaande leiding voor sanitair warm water op de
aansluiting sanitair warm water
Opgelet
Volg bij gebruik van kunststof leidingen de (aansluit)
aanwijzingen van de fabrikant op.
Voer eventuele laswerkzaamheden uit op voldoende afstand
van de ketel of voordat de ketel opgehangen wordt.
Aansluiten van het secundaire verwarmingscircuit
(dubbel soloketel)
1. Monteer de leiding die met het montageframe is meegeleverd op de
aansluiting sanitair koud water van de automatische (bij)vulinrichting.
2. Sluit de aanvoer van sanitair koud water op deze leiding aan.
3. Monteer de ingaande leiding voor CV-water op de aansluiting retour
CV
.
4. Monteer de uitgaande leiding voor CV-water op de aansluiting
aanvoer CV
.
Opgelet
Voer eventuele laswerkzaamheden uit op voldoende afstand
van de ketel of voordat de ketel opgehangen wordt.
Volg bij gebruik van kunststof leidingen de (aansluit)
aanwijzingen van de fabrikant op.
.
7688047 - v.01 - 08052018
