Afb.23
Afsluiten secundaire
verwarmingscircuit
Tab.11
Volume van het expansievat (liters)
Voordruk van het expansievat
0,5 bar
1 bar
1,5 bar
(1) Standaardconfiguratie.
7688047 - v.01 - 08052018
6.3.6
Wanneer het secundaire verwarmingscircuit niet wordt aangesloten (solo-
gebruik van de ketel), moeten deze aansluitingen afgesloten worden. Ga
hiervoor als volgt te werk:
1. Verwijder de kranen van het secundaire verwarmingscircuit van het
2. Plaats een afsluitplaatje in de koppeling (G½") en monteer deze op de
3. Plaats een afsluitplaatje in de koppeling (G½") en monteer deze op de
1
2
AD-0001207-03
6.3.7
De ketel is standaard voorzien van een 12 liter-expansievat.
Installeer een extra expansievat als het watervolume meer dan 150 liter is
of de statische hoogte van het systeem 5 meter overschrijdt. Zie
onderstaande tabel om het voor de installatie vereiste expansievat te
bepalen.
Geldigheidsvoorwaarden van de tabel:
Volume van de installatie (liters)
100
125
150
4,8
6,0
7,2
8,0
10,0
12,0
(1
)
13,3
16,6
20,0

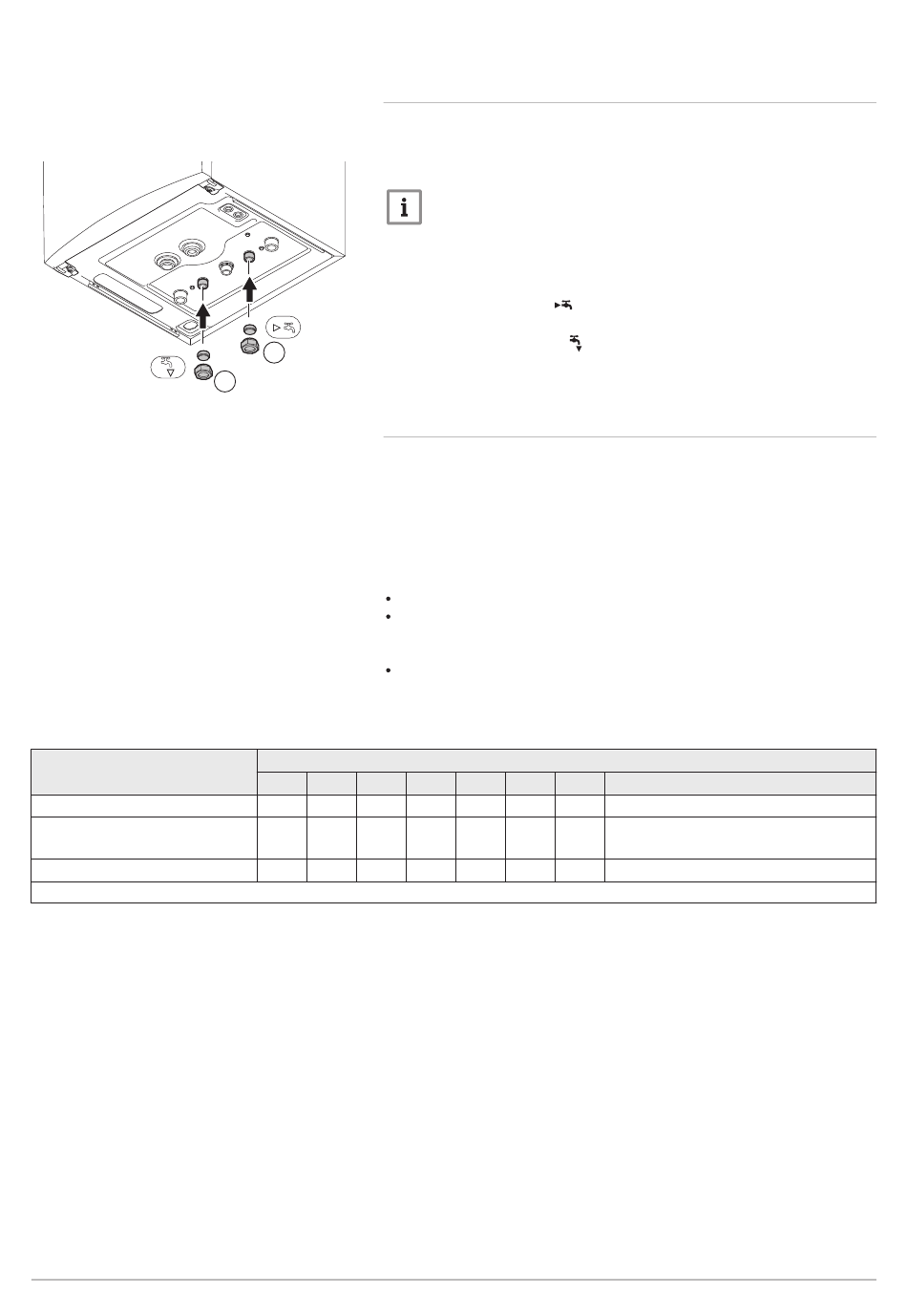

Afsluiten van het secundaire verwarmingscircuit (dubbel
soloketel)
Belangrijk
De benodigde afsluitplaatjes worden met de ketel meegeleverd.
montageframe.
aansluiting retour CV
aansluiting aanvoer CV
Aansluiten van het expansievat
Overdrukventiel 3 bar
Gemiddelde watertemperatuur: 70°C
Aanvoertemperatuur: 80°C
Retourtemperatuur: 60°C
Vuldruk in het systeem is lager of gelijk aan de voordruk in het
expansievat
175
200
250
300
8,4
9,6
12,0
14,4
14,0
16,0
20,0
24,0
23,3
26,6
33,3
39,9
.
.
> 300
Inhoud van de installatie x 0,048
Inhoud van de installatie x 0,080
Inhoud van de installatie x 0,133
