6 Installatie

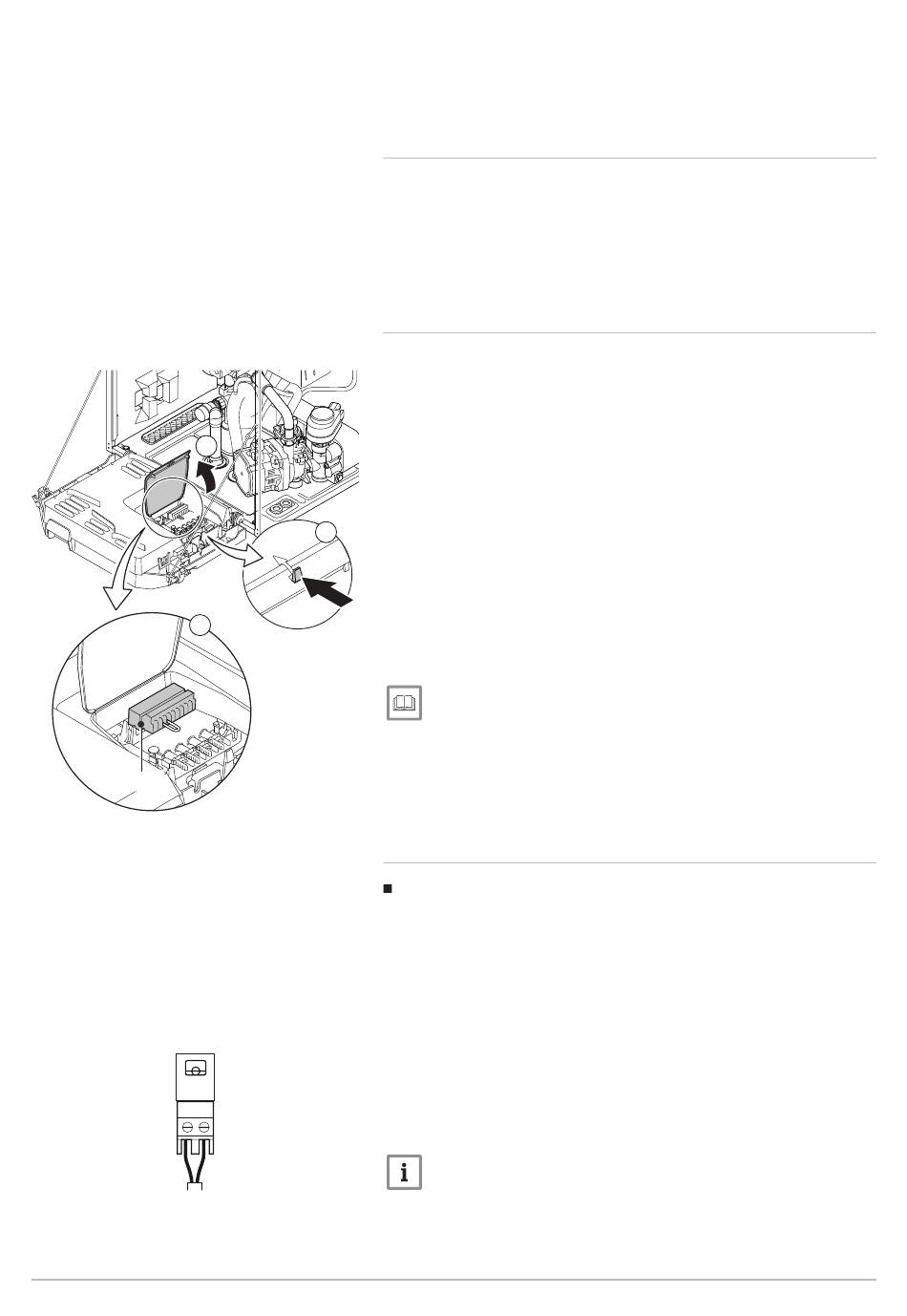

Afb.35
Toegang tot de aansluitconnectoren
1
5
X1
Afb.36
Aansluiten modulerende
thermostaat
R-Bus
Tm
44
De ketel heeft meerdere besturings-, beveiligings- en
regelingsaansluitmogelijkheden. De standaard besturingsprint kan worden
uitgebreid met optionele besturingsprints.
6.6.3
Aansluiten PC/laptop en diagnose tools
Op de ketel zit naast het bedieningspaneel een service-aansluiting voor
een PC/laptop/smartphone/tablet. Samen met de Recom PC/Smart
Service app en de smart service tool kunt u diverse ketelinstellingen
inlezen, veranderen en uitlezen.
De service-aansluiting bevindt zich achter de klep aan de voorkant van de
ketel.
6.6.4
Toegang tot de aansluitconnectoren
In de instrumentenbox zit de standaard aansluitprint CB-03 met
aansluitconnector X1. Op de standaard aansluitprint kunnen diverse
thermostaten en regelaars worden aangesloten. De aansluitmogelijkheden
op de standaard aansluitprint worden in de volgende paragrafen
toegelicht.
Toegang tot de aansluitconnectoren:
1. Open de klep in de instrumentenbox door de clipsluiting aan de zijkant
te openen.
2. Voer de kabels van de regelaar of thermostaat door de ronde tule(s)
rechts in de onderplaat van de ketel.
1
3. Leid de desbetreffende aansluitkabel(s) door de instrumentenbox in
de daarvoor bestemde tule(s).
4. Maak de trekontlastinsclip(s) los en leid de kabel(s) hieronder.
5. Sluit de kabels aan op de bestemde klemmen van de
aansluitconnector.
6. Druk de trekontlastingclips goed vast.
7. Sluit de instrumentenbox.
Voor meer informatie, zie
Ketel openen, pagina 111
AD-0001217-04
6.6.5
Aansluitmogelijkheden van de standaard aansluitprint
Aansluiten modulerende thermostaat
De ketel is standaard voorzien van een R-bus aansluiting. Hierop kan
zonder verdere aanpassingen een modulerende thermostaat worden
aangesloten, zoals de Remeha eTwist thermostaat of een modulerende
OpenTherm thermostaat. Tevens is de ketel geschikt voor OpenTherm
Smart Power.
Tm Modulerende thermostaat
1. In het geval van een ruimtethermostaat: monteer de thermostaat in
een referentieruimte.
2. Sluit de twee-aderige kabel van de modulerende thermostaat (Tm)
aan op de klemmen R-Bus van de aansluitconnector. Het maakt niet
uit welke draad in welke kabelklem wordt aangesloten.
Belangrijk
Als de tapwatertemperatuur op de thermostaat ingesteld kan
worden, dan levert de ketel deze temperatuur (met als maximum
de ingestelde waarde in de ketel).
AD-3000968-01
7688047 - v.01 - 08052018
