6 Installatie

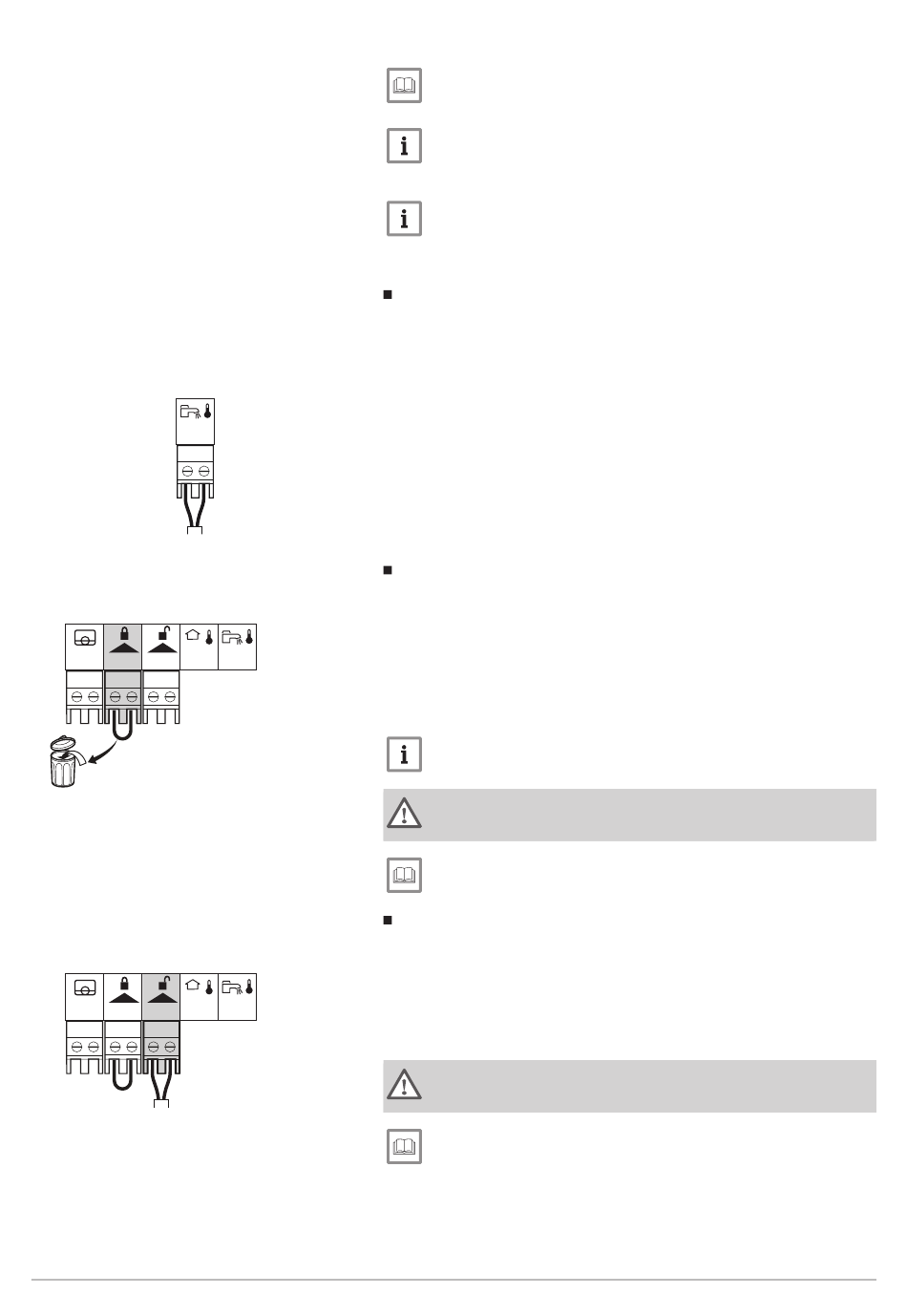

Afb.39
Aansluiten boilersensor/-
thermostaat
Tdhw
Afb.40
Blokkerende ingang
BL
RL Tout Tdhw
R-Bus
AD-0001234-02
Afb.41
Vrijgave ingang
BL
RL Tout Tdhw
R-Bus
AD-0001235-02
46
Zie
De stooklijn aanpassen, pagina 86
Belangrijk
Bij ketels met een SCB-10 print wordt de buitensensor
aangesloten op de SCB-10 print.
Belangrijk
Een OpenTherm regelaar kan ook gebruikmaken van deze
buitensensor. De gewenste stooklijn moet dan op de regelaar
worden ingesteld.
Aansluiten boilersensor/-thermostaat
Op de klemmen Tdhw van de aansluitconnector kan een boilersensor of
boilerthermostaat worden aangesloten.
1. Sluit de stekker van de boilersensor of boilerthermostaat aan op de
aansluiting Tdhw.
AD-3000971-01
Blokkerende ingang
De ketel is voorzien van een blokkerende ingang (Normally Closed
contact). Deze ingang is uitgevoerd op de klemmen BL van de
aansluitconnector.
Als dit contact geopend wordt, dan gaat de ketel in blokkering of
vergrendeling.
Wijzig de functie van de ingang met parameterinstelling AP001.
Belangrijk
Verwijder eerst de brug bij gebruik van deze ingang.
Waarschuwing
Alleen geschikt voor potentiaalvrije contacten.
Voor meer informatie, zie
Parameters besturingsautomaat CU-GH08, pagina 90
Vrijgave ingang
De ketel is voorzien van een vrijgave ingang (Normally Open contact).
Deze ingang is uitgevoerd op de klemmen RL van de aansluitconnector.
Als dit contact tijdens warmtevraag gesloten is, dan gaat de ketel na een
wachttijd in blokkering.
Wijzig de wachttijd van de ingang met parameterinstelling AP008.
Waarschuwing
Alleen geschikt voor potentiaalvrije contacten.
Voor meer informatie, zie
Parameters besturingsautomaat CU-GH08, pagina 90
7688047 - v.01 - 08052018
