Conexión de las unidades

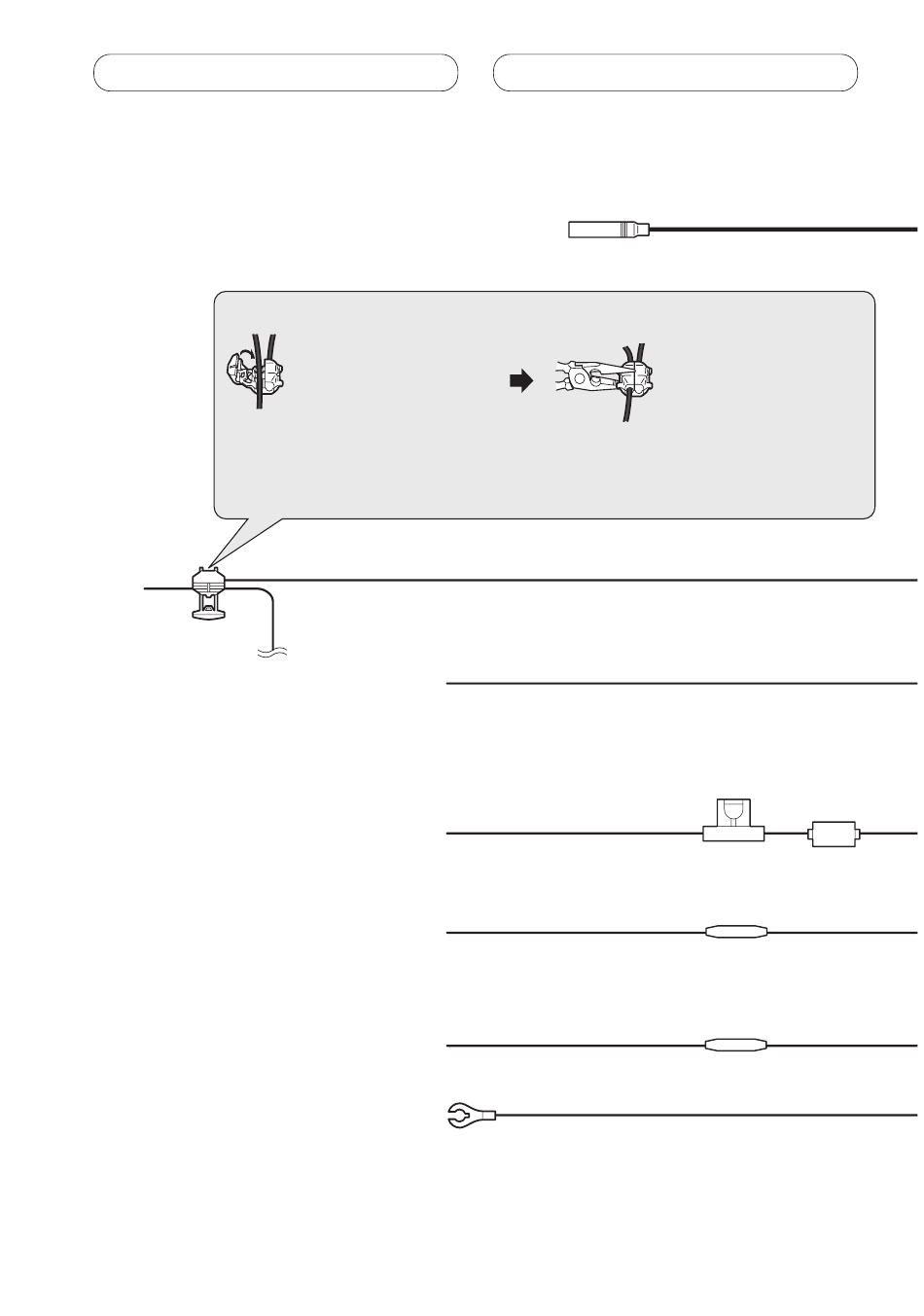

Diagrama de conexión del cable de alimentación
Método de conexión
Nota:
• La posición del interruptor del freno de estacionamiento depende del modelo del
vehículo. Para los detalles, consulte el manual del propietario del vehículo o el
revendedor.
All manuals and user guides at all-guides.com
1. Fije el cable.
Amarillo/negro (DOOR MUTE)
Cable de control de
la luz del techo
Amarillo/negro (MUTE)
Amarillo (Batería +)
Rojo (ACC)
Anaranjado/blanco (ILL)
Negro (masa de la carrocería)
Toma de antena
Conecte al cable que detecta la apertura de las
puertas. Usualmente, conecte al cable de control
de la luz del techo.
Si se utiliza un equipo con función de silenciamiento,
conecte este cable al cable de silenciamiento de audio en
tal equipo. De lo contrario, mantenga el cable de
silenciamiento de audio libre de conexiones.
Conecte el terminal de suministro de 12 V
constante.
Conecte al terminal controlado por del
interruptor de encendido (12 V CC).
Conecte al terminal de interruptor de iluminación.
Conecte a un punto de metal limpio, libre de pintura.
15 cm
2. Fije firmemente con
alicates de punta
fina.
Fusible (7,5A)
Resistor de fusible
Resistor de fusible
