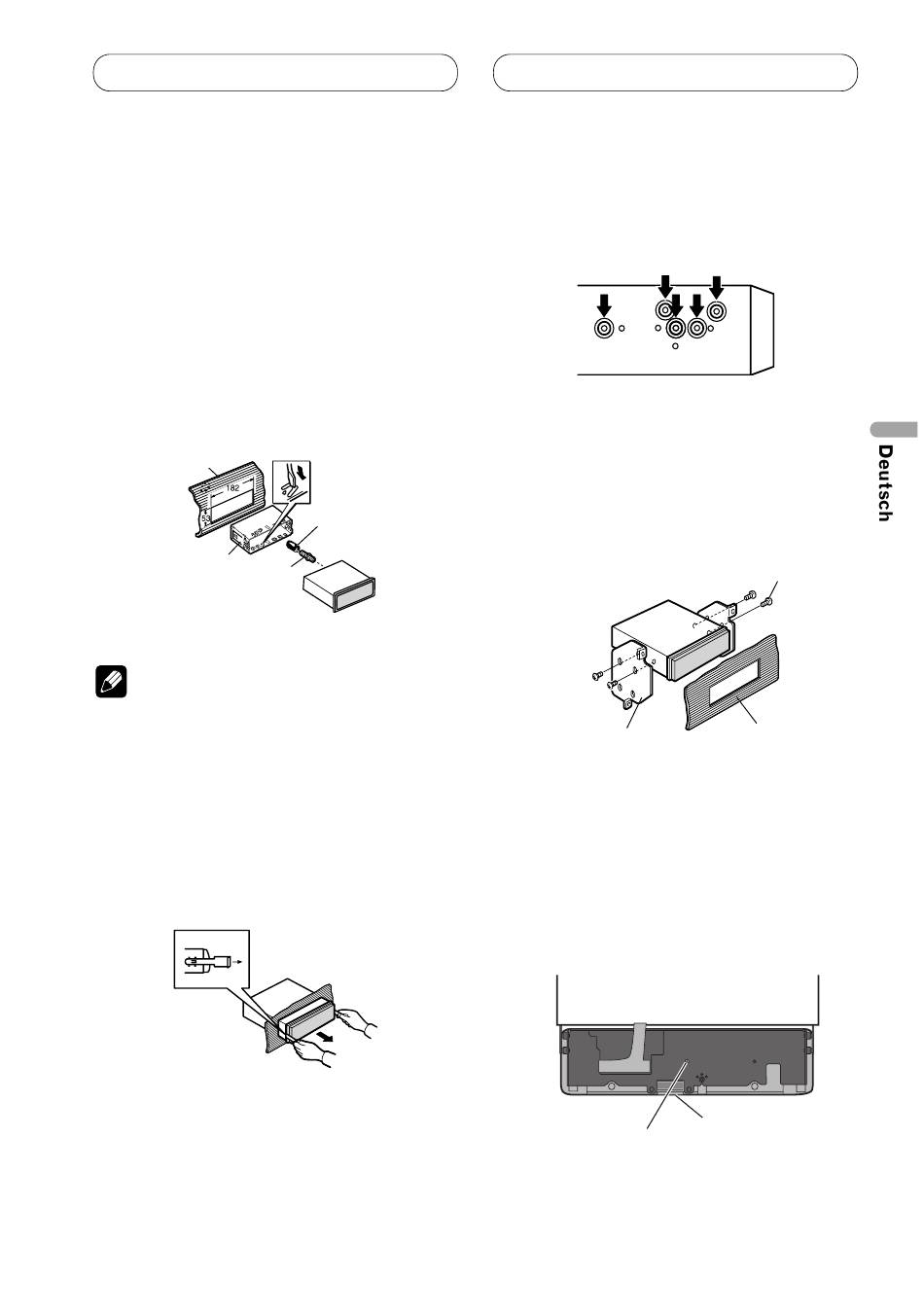

Einbau
DIN Einbau an der Vorderseite
Einbau mit der Gummibuchse
1. Setzen Sie den Halter in das
Armaturenbrett ein.
• Verwenden Sie beim Einbau an einer engen
Stelle einen mitgelieferten Halter. Wenn
nicht genügend Platz hinter dem Gerät
vorhanden ist, verwenden Sie den vom Werk
mitgelieferten Halter.
2. Befestigen Sie den Halter mit Hilfe
eines Schraubendrehers, um die
Metalllaschen um 90° zu verbiegen.
3. Bauen Sie das Gerät wie gezeigt ein.
Armaturenbrett
Halter
Schraube
4. Bringen Sie den Zierleistenring an.
Hinweis
• Bringen Sie den Zierleistenring so an, dass die
genutete Seite nach unten zeigt.
Ausbauen des Geräts
1. Setzen Sie die mitgelieferten
Ausziehschlüssel auf beiden Seiten bis
zur Einrastposition in das Gerät ein.
2. Ziehen Sie das Gerät aus dem
Armaturenbrett.
All manuals and user guides at all-guides.com
Gummibuchse
DIN Einbau an der Rückseite
1. Bestimmen Sie die geeignete
Position, wo die Löcher in der
Konsole und an der Geräteseite
übereinstimmen.
2. Ziehen Sie zwei Schrauben auf jeder
Seite fest.
• Verwenden Sie entweder
Flachrundkopfschrauben (5 mm × 8 mm) oder
Schrauben mit bündiger Oberfläche (5 mm ×
9 mm), je nach der Art der Schraubenlöcher in
der Konsole.
Vom Werk mitgelieferter
Radio-Befestigungsbügel
Befestigung der Frontplatte
Falls Sie nicht beabsichtigen, die Frontplatte
abzunehmen, kann sie mit der mitgelieferten
Schraube befestigt werden.
Befestigungsschraube
Schraube
Armaturenbrett
oder Konsole
Freigabeknopf
11
