Collegamento delle unità

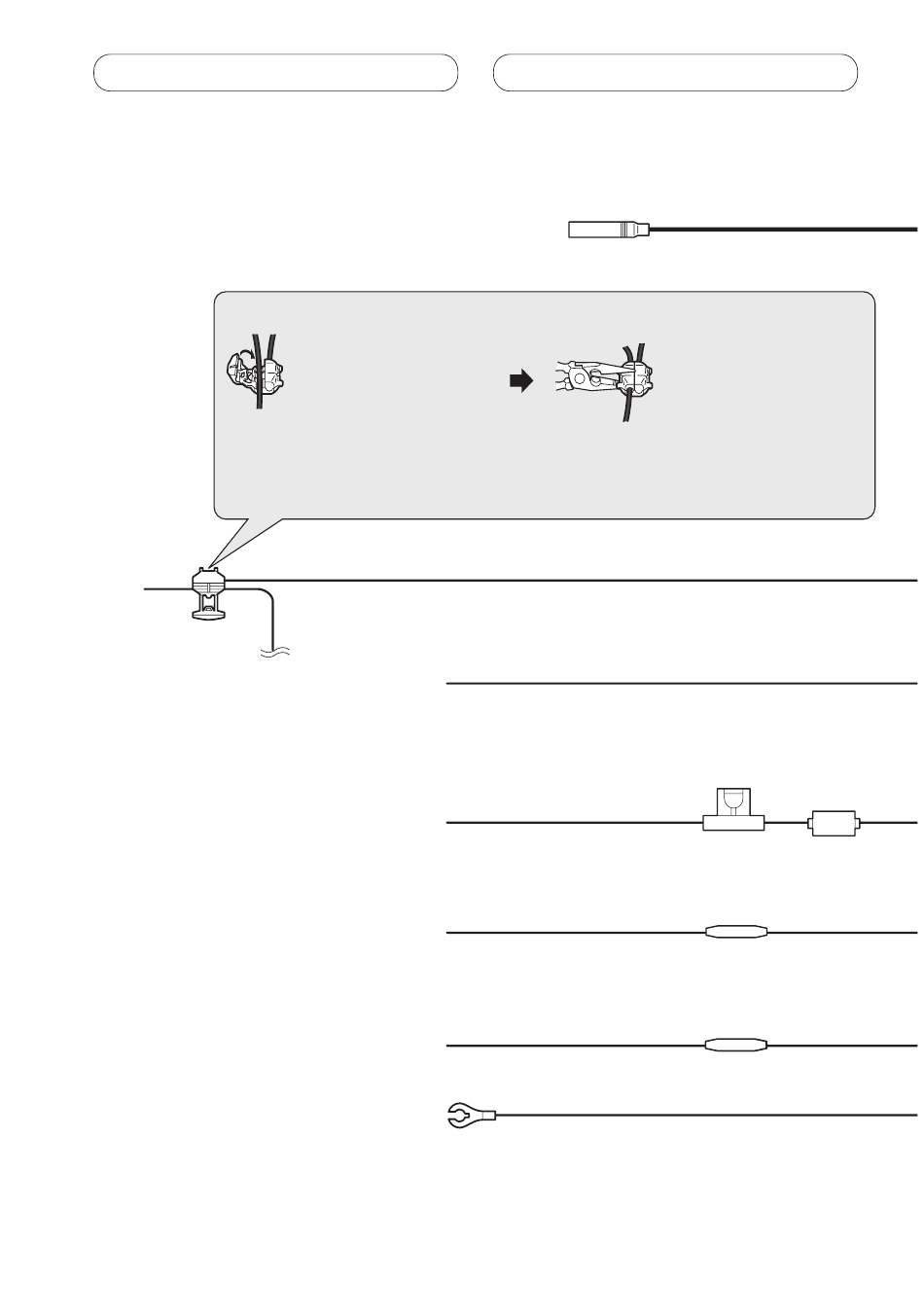

Schema di collegamento dei cavi di alimentazione
Metodo di collegamento
Nota:
• La posizione d'installazione dell'interruttore del freno di stazionamento varia a
seconda del veicolo. Per informazioni al riguardo si prega pertanto di consultarne il
manuale d'uso o di rivolgersi al proprio concessionario.
All manuals and user guides at all-guides.com
1. Bloccare il cavo.
Giallo/nero (DOOR MUTE)
Cavo di comando
della plafoniera
Giallo/nero (MUTE)
Giallo (polo + della batteria)
Rosso (ACC)
Arancione/bianco (ILL)
Nero (messa a terra sulla carrozzeria)
Presa d'antenna
Collegare al cavo che rileva l'apertura delle
portiere. Normalmente lo si collega al cavo di
controllo della luce dell'abitacolo.
Se si usa un apparecchio provvisto della funzione di
silenziamento questo cavo deve essere collegato al relativo
cavo di silenziamento automatico. In caso contrario lo si
deve lasciare scollegato.
Da collegare al terminale
costantemente alimentato a 12 V.
Da collegare al terminale controllato
dalla chiavetta di accensione (12 V CC).
Collegare al terminale dell'interruttore d'illuminazione.
Da collegare in un punto metallico pulito e non verniciato.
15 cm
2. Bloccare saldamente
con pinze a punta.
Fusibile (7,5A)
Resistore del fusibile
Resistore del fusibile
