Connexions des appareils

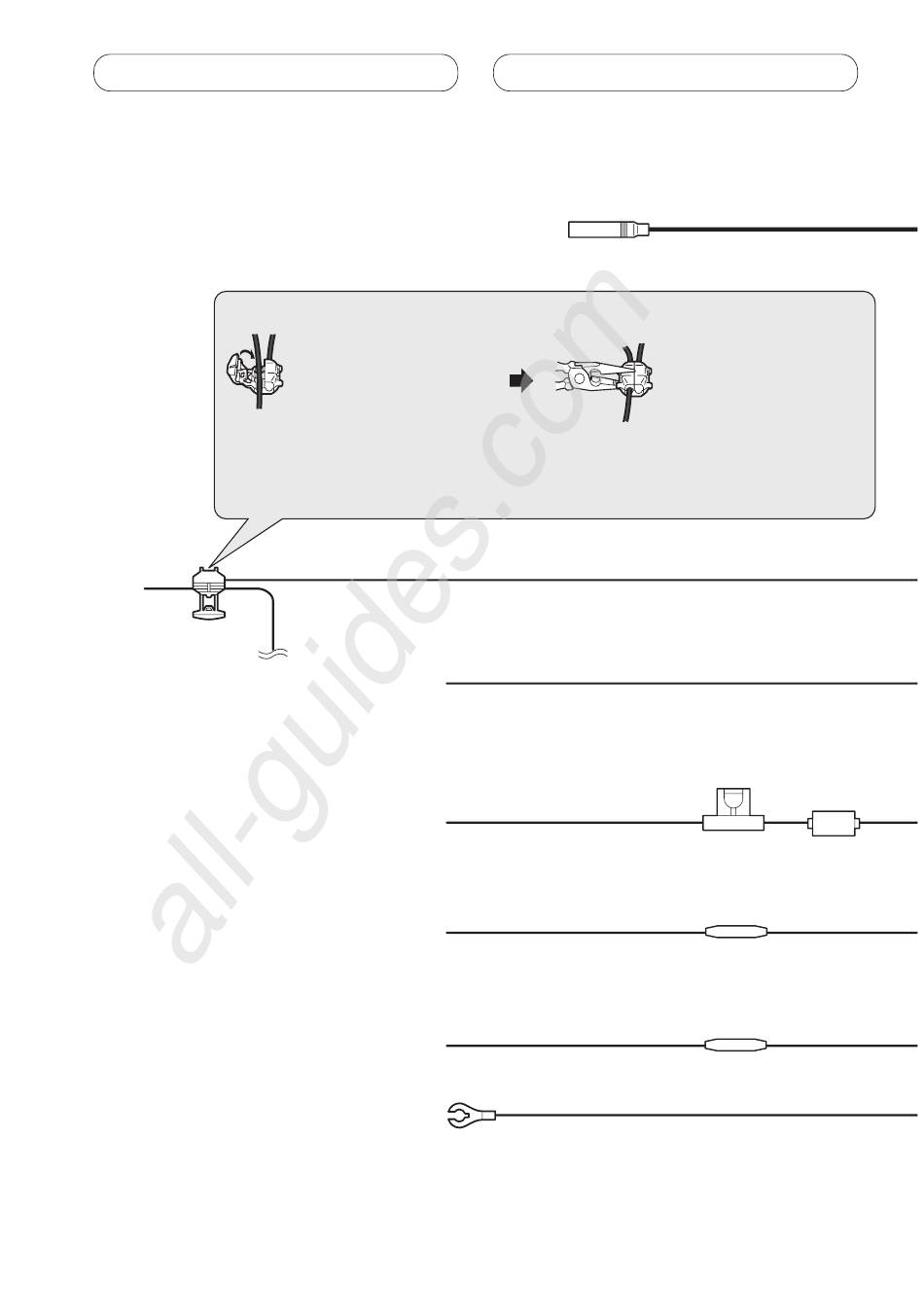

Schéma de connexion du câble d'alimentation
Méthode de connexion
Remarque:
• La position du commutateur de frein de stationnement dépend du modèle de
véhicule. Pour les détails, consultez le manuel du propriétaire ou votre
concessionnaire.
All manuals and user guides at all-guides.com
1. Fixez le fil.
Jaune/Noir (DOOR MUTE)
Fil de commande du
plafonnier
Jaune/Noir (MUTE)
Jaune (Batterie +)
Rouge (ACC)
Orange/blanc (ILL)
Noire (masse au châssis)
Prise d'antenne
Connectez au fil de détection d'ouverture de la
porte. Habituellement, connectez au fil de
commande du plafonnier.
Si vous utilisez un équipement muni d'une fonction de
Sourdine, connectez ce fil au fil de sourdine audio de
l'équipement. Sinon, laissez le fil de sourdine sans
connexion.
Connectez à une prise d'alimentation
constante 12 V.
Connectez à une prise commandée par
le commutateur d'allumage (12 V CC).
Connectez à la prise du commutateur d'éclairage.
Connectez à une section métallique propre et sans peinture.
15 cm
2. Fixez solidement le
fil avec ne pince à
bec effilé.
Fusible (7,5A)
Fusible-résistance
Fusible-résistance
