Подключение устройств

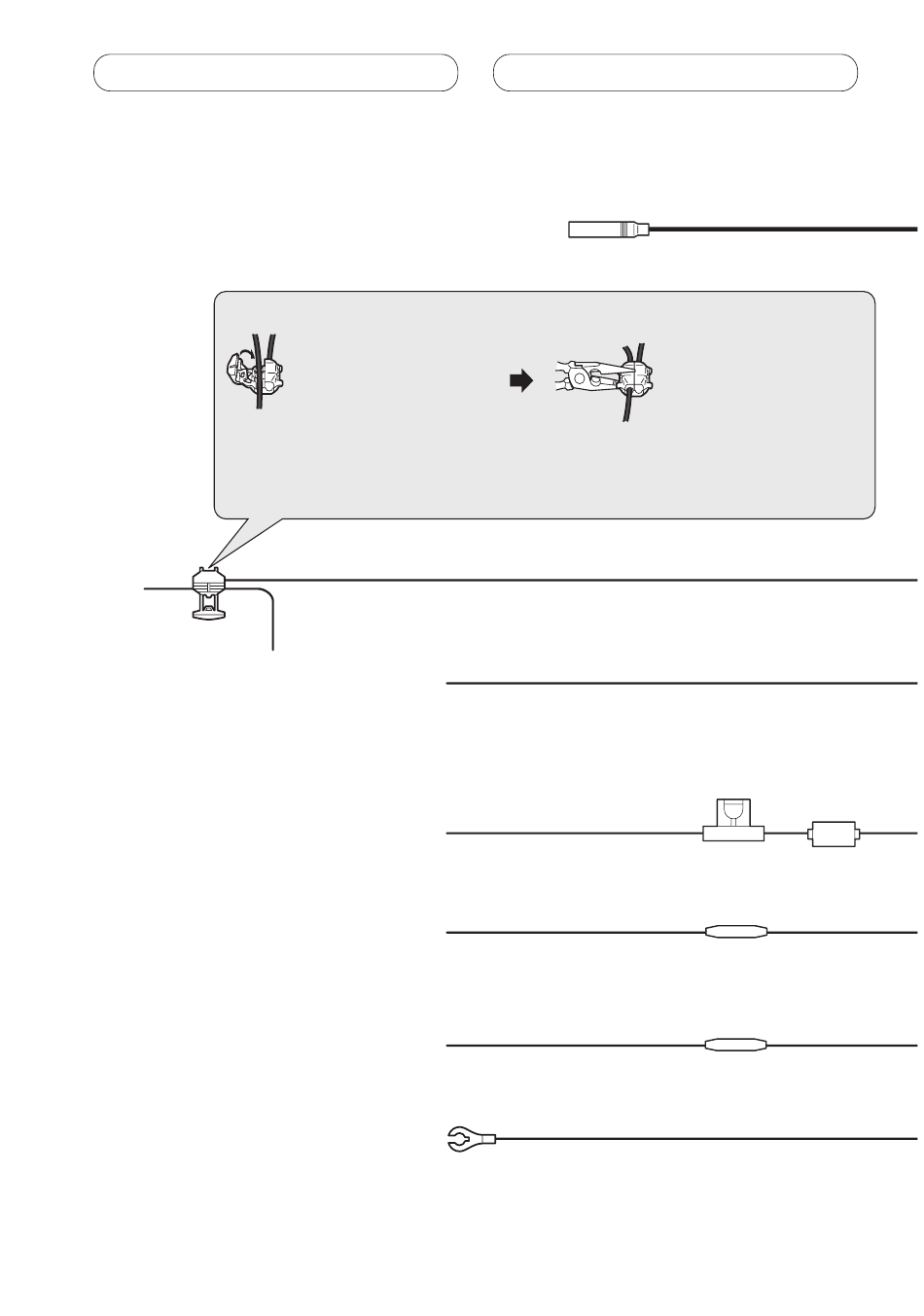

Диаграмма подключения шнура питания
Метод подключения
Примечание:
• Положение выключателя стояночного тормоза зависит от модели
автомобиля. По деталям проконсультируйтесь в Руководстве пользователя
автомобиля или у дилера.
All manuals and user guides at all-guides.com
1. Зажмите провод.
Желтый/черный (DOOR MUTE)
Управляющий
провод плафона
Желтый/черный (MUTE)
Желтый (+ Батарея)
Красный (ACC)
Оранжевый/белый (ILL)
Черный (заземление на массу)
Гнездо антенны
Подключите к проводу, который определяет
открытие двери. Обычно подключается к
проводу потолочной контрольной лампочки.
Если Вы используете оборудование с Mute функцией,
прикрепите этот провод к проводу Audio Mute на том
оборудовании. Если нет, держите провод Audio Mute
свободным от любых соединений.
Подключите к клемме
постоянно подающей 12 В.
Подключите к клемме,
контролируемой замком
зажигания (12 В пост. ток).
Подключить к клемме
выключателя освещения.
Подключите к чистому, неокрашенному
металлическому участку.
15 cм
2. Крепко зажмите с
помощью остроносых
плоскогубцев.
Плавкий
предохранитель
(7,5A)
Предохранител
ьный резистор
Предохранител
ьный резистор
