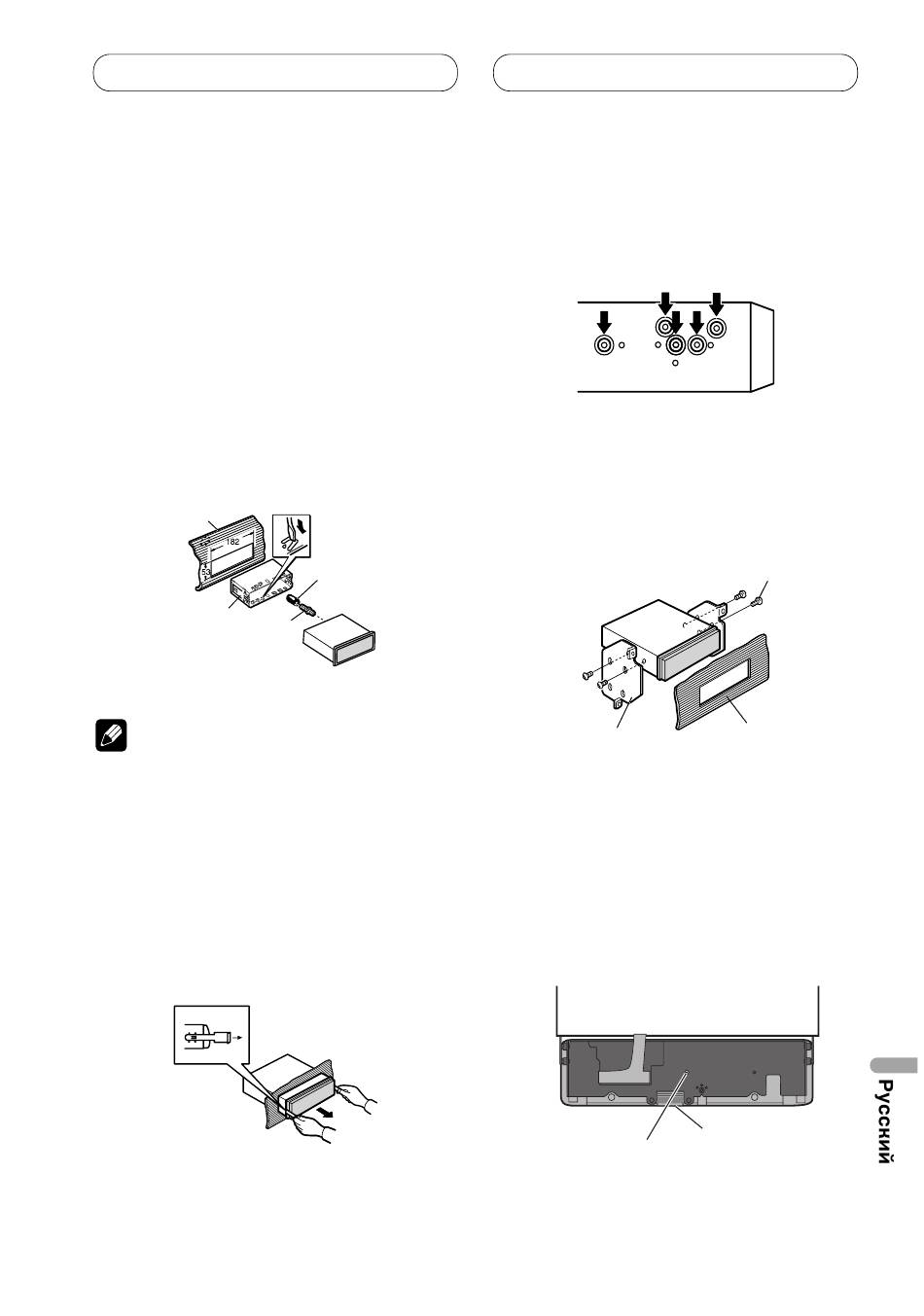

Установка
Переднее крепление по
стандарту DIN
Установка с резиновой втулкой
1. Вставьте монтажный рукав в
переднюю панель.
• Когда устанавливаете в неглубокое пространство,
используйте предусмотренный монтажный рукав.
Если позади устройства имеется достаточное
пространство, используйте предусмотренный заводом
монтажный рукав.
2. Закрепите монтажный рукав,
используя отвертку, чтобы согнуть
металлические ушки (90°) на место.
3. Установите устройство как
показано на иллюстрации.
Передняя панель
Монтажный
Винт
рукав
4. Прикрепите ластичный ободок.
Примечание
Прикрепите ластичный ободок желобчатой
•
стороной лицом вниз.
Удаление Устройства
1. Вставьте предусмотренные
ключи для извлечения в обе
стороны устройства, пока они не
защелкнутся на место.
2. Вытяните устройство из передней
панели.
All manuals and user guides at all-guides.com
Резиновая втулка
Заднее крепление по
стандарту DIN
1. Подберите подходящее место,
где отверстия на скобе и стороне
устройства будут совпадать.
2. Затяните два винта на каждой
стороне.
• Используйте винты со сферической
головкой (5 мм × 8 мм) или винты с
потайной головкой (5 мм × 9 мм), в
зависимости от формы отверстий в скобе.
Заводская скоба для
крепления радиоприемника
Закрепление передней
панели
Если вы не планируете отсоединять
переднюю панель, то она может быть
закреплена с помощью поставляемого винта.
Затяжной винт
Винт
Передняя панель
или консоль
Рычаг пуска
11
