Aansluiten van de toestellen

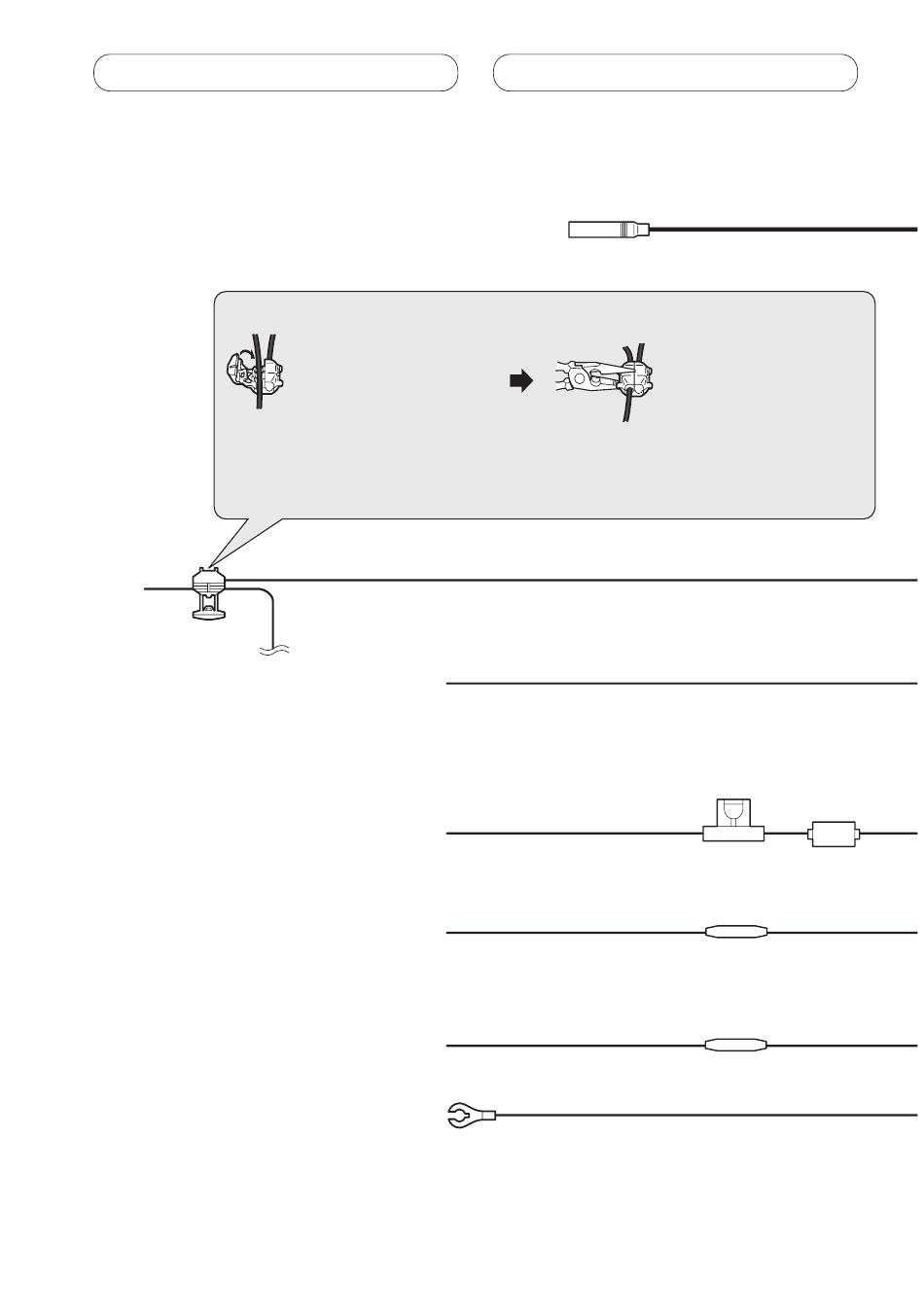

Aansluitschema stroomkabel
Aansluitmethode
Opmerking:
• De plaatsing van de handremschakelaar hangt af van het model auto. Voor details
dient u het instructieboekje of de dealer te raadplegen.
All manuals and user guides at all-guides.com
1. Zet de klem op de
draad.
Geel/zwart (DOOR MUTE)
Stuurdraad
interieurverlichting
Geel/zwart (MUTE)
Geel (+ Accu)
Rood (ACC)
Oranje/wit (ILL)
Zwart (chassis aarde)
Antennebuchse
Sluit deze aan op de draad die het openen van het
portier detecteert. Meestal kunt u deze aansluiten
op de stuurdraad voor de interieurverlichting.
Als u apparatuur met een dempingsfunctie (mute)
gebruikt, kunt u deze draad verbinden met de Audio
Mute draad van die apparatuur. Als dat niet het geval is,
moet u niets aansluiten op de Audio Mute dempings-
draad.
Verbinden met de continue
12 V stroomaansluiting.
Verbinden met een elektrische
aansluiting die aangestuurd wordt via
het contactslot (12 V gelijkstroom).
Verbinden met de aansluiting van de verlichtingsschakelaar.
Aansluiten op een schone, blank metalen plek.
15 cm
2. Knijp de klem stevig
dicht met een smalle
tang.
Zekering (7,5A)
Zekering
Zekering
