Samenvatting van Inhoud voor Brink Flair 200 Enthalpie

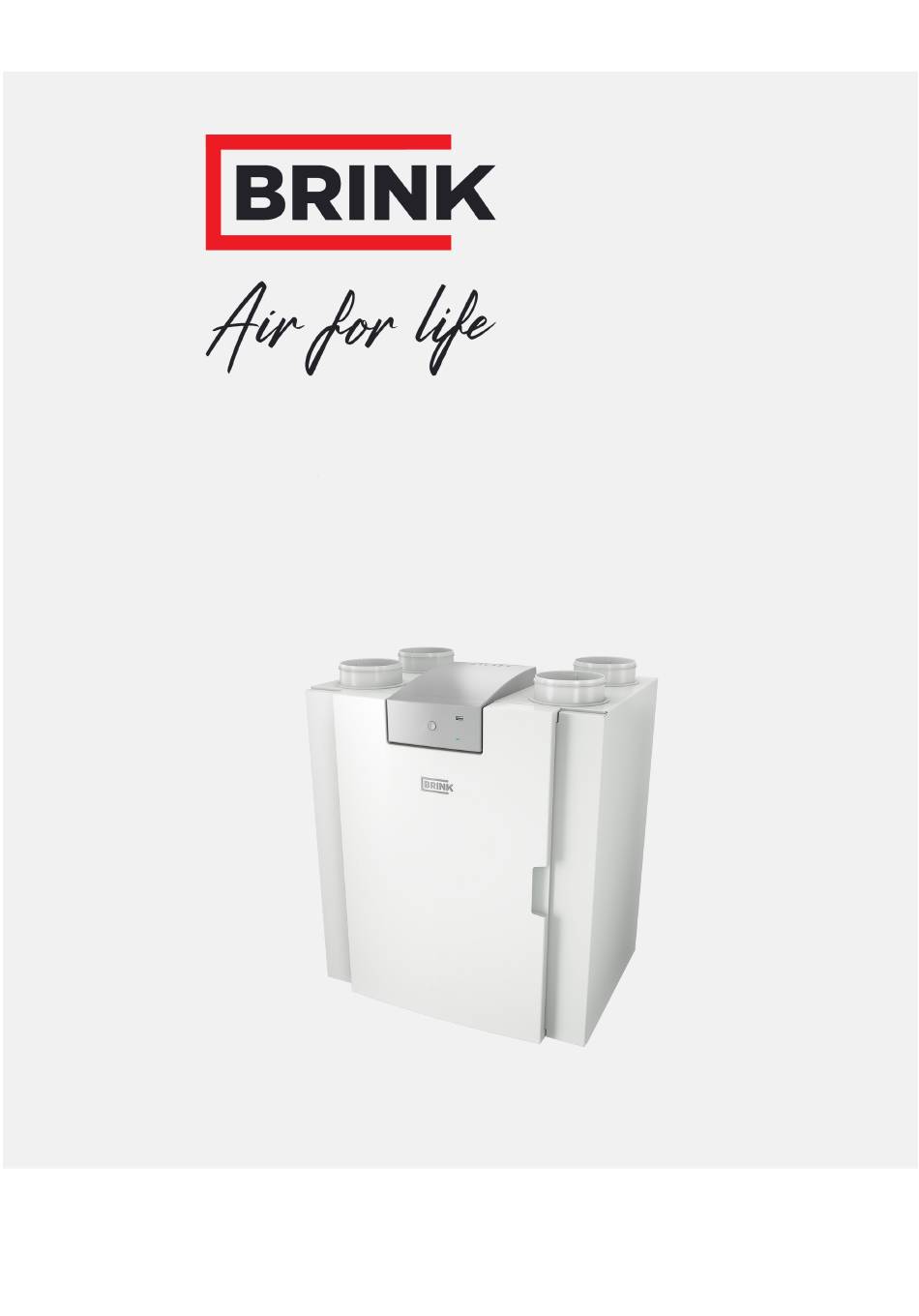

  • Pagina 1 Installatievoorschriften Flair 200 Enthalpie Nederlands...
  • Pagina 3: Installatievoorschriften

    Kinderen mogen niet met het toestel spelen. Bestel voor vervangen van het netsnoer altijd een vervangend netsnoer bij Brink Climate Systems B.V. Om gevaarlijke situaties te voorkomen, mag een beschadigde netaansluiting alleen door een hiervoor gekwalificeerd persoon...
  • Pagina 4: Inhoudsopgave

    16 Instelwaarden ......70 9 Brink Home Connecting instructions ..34 16.1 Instelwaarden standaard toestel .
  • Pagina 5: Over Dit Document

    ▪ Producttraining voor dit apparaat geleverd door Brink Climate Systems B.V.. ▪ De gebruiker wordt gedefinieerd als iemand die door een specialist is opgeleid om de Flair 200 Enthalpie te gebruiken. Flair 200 Enthalpie 617566-A Brink / 5...
  • Pagina 6: Waarschuwingen

    De waarschuwingen zijn volgens volgend principe opgebouwd Waarschuwing Mogelijkheden: Gevaar / Waarschuwing / Voorzichtig / Opmerking Aard en bron van het gevaar Verklaring van het gevaar 1. handelswijze om het gevaar te vermijden. Brink / 6 Flair 200 Enthalpie 617566-A...
  • Pagina 7: Veiligheid

    2.1 Vereiste kwalificaties ▪ Alleen gekwalificeerde elektriciens mogen werken aan elektrische componenten. ▪ ▪ Het apparaat mag alleen worden onderhouden of gerepareerd door het klantenserviceteam van Brink Climate ▪ Systems B.V. of een specialist gemachtigd door Brink Climate Systems B.V..
  • Pagina 8: Algemene Veiligheids Informatie

    ▪ Inspecties en onderhoud dienen te worden uitgevoerd door een aannemer die is opgeleid door Brink ▪ Climate Systems B.V.. ▪ Brink Climate Systems B.V. beveelt aan om een inspectie- en onderhoudscontract af te sluiten met een ▪ aannemer die is opgeleid door Brink Climate Systems B.V..
  • Pagina 9: Levering

    3.1 Leveromvang Controleer voordat men begint met de installatie van het warmteterugwintoestel of deze compleet en onbeschadigd is geleverd. De leveromvang van het warmteterugwintoestel type Flair 200 Enthalpie (Plus) omvat de volgende componenten: 1. Warmteterugwintoestel 2. Muurophangbeugelset bestaande uit: ▪ 1x ophangbeugel ▪...
  • Pagina 10: Algemeen

    In deze installatievoorschriften wordt zowel de standaard Flair 200 Enthalpie als de Flair 200 Enthalpie met optionele Plusprint beschreven. De Flair 200 Enthalpie is leverbaar in een Linker en Rechter uitvoering; ombouwen links/rechts is niet mogelijk. Voor juiste positie aansluitkanalen en afmetingen ( ®...
  • Pagina 11: Uitvoering

    5 Uitvoering 5.1 Technische info Flair 200 Enthalpie (Plus) Voedingsspanning [V/Hz] 230V/50Hz Afmeting (b x h x d) [mm] 600 x 650 x455 Kanaaldiameter [mm] ø160 Gewicht [kg] Filterklasse ISO Coarce 60% (ISO ePM1.0 50% voor de luchttoevoer optioneel) Ventilatorstand (fabrieksinstelling) Fabrieksinstelling [ m³/h]...
  • Pagina 12 Let op: De vermelde waarde in de cirkel is het vermogen (in Watt) per ventilator. Weerstand kanalen systeem [Pa] Volumestroom [m Brink / 12 Flair 200 Enthalpie 617566-A...
  • Pagina 13: Aansluitingen En Afmetingen

    5.2 Aansluitingen en afmetingen Het Flair 200 Enthalpie (Plus) toestel is leverbaar in een linker of een rechter uitvoering. Bij een linker uitvoering zitten de "warme" aansluitingen (uit woning 3 en naar woning 1) aan de linker zijde van het toestel. Bij een rechter uitvoering zitten de "warme"...
  • Pagina 14 Naar woning Naar buiten Uit woning Van buiten Elektrische aansluitingen Afdichtdop Afdichtdop Afvoerlucht filter Toevoerlucht filter Ophanging Plaatsing extra regelprint (optie) WiFi activatieknop, zie ® Toestel verbinden met user interface -> pagina 32 Brink / 14 Flair 200 Enthalpie 617566-A...
  • Pagina 15: Toestel Onderdelen

    Flair user interface USB aansluiting (X13) 13 Afvoerfilter Meerkleuren LED: Groen - Toestel in bedrijf Blauw - Toestel in bedrijf én verbonden met Brink Home 14 Bypassklep Rood permanent verlicht - Filtermelding Rood knipperen - Storingsmelding Maximaalbeveiliging voorverwarmer...
  • Pagina 16: Werking

    -> pagina 55 ) ▪ ▪ Aansluiten Air Control ( ® Aansluiten Air Control -> pagina 60 ) ▪ ▪ Aansluiten Brink Touch Control ( → Aansluiten Touch Control -> pagina 61 ) ▪ ▪ Aansluiten CO sensor(en) ( ®...
  • Pagina 17: Vorstbeveiliging

    5 mA schakelstroom kunnen leveren tussen een van de ingangen (pin# 3-5) en pin#2 (massa). Belangrijk: Als X14 niet wordt gebruikt (geen meerstandenschakelaar aangesloten), kunnen X14-pinnen #3, #4 en #5 met elkaar worden verbonden, de verbinding met pin#2 (massa) kan dan worden gemaakt door slechts één schakelaar. Flair 200 Enthalpie 617566-A Brink / 17...
  • Pagina 18 Als X14 wordt gebruikt door een meerstandenschakelaar, kan de functie “brandbeveiliging” worden geactiveerd met behulp van een Brink RJ12-splitter (artikelnummer 510472). Installeer de splitter tussen X14 op het toestel de meerstandenschakelaar om het gebruik van de meerstandenschakelaar te behouden. De niet gebruikte aansluiting op de splitter kan dan worden gebruikt voor ''brandbeveiliging''.
  • Pagina 19: Plus Uitvoering

    Montage van de set is mogelijk tegen de wand in de opstellingsruimte. Een aansluitkabel (2m.) wordt bij de Plus- print uitbreidingsset meegeleverd. 1 = Flair 200 Enthalpie toestel met gemonteerde Basisprint 2 = Montageplaat Plus 3 = Plusprint...
  • Pagina 20: Installeren

    ▪ De veiligheidsbepalingen laagspanningsinstallaties. ▪ ▪ Eventuele aanvullende voorschriften van de plaatselijke energiebedrijven. ▪ ▪ De installatievoorschriften van de Flair 200 Enthalpie toestel ▪ ▪ Naast de hierboven vermelde ontwerp- en installatie-eisen en aanbevelingen moet de nationale bouw- en ▪...
  • Pagina 21 4. Breng de 2 zelfklevende stootdopjes (C) aan op de achterkant van het apparaat, op ongeveer 50 mm van de zij- en onderkant. 5. Plaats de 2 rubberen strips (D) in de sleuven aan de achterkant van het toestel. Flair 200 Enthalpie 617566-A Brink / 21...
  • Pagina 22: Aansluiten Luchtkanalen

    ▪ Om het geluidsniveau laag te houden, is het aanbevolen om de externe kanaaldruk te beperken tot 100 Pa. Als ▪ de weerstand van het kanaalsysteem hoger is dan de maximale curve van de ventilator, zal de maximale ventilatiecapaciteit lager zijn. Brink / 22 Flair 200 Enthalpie 617566-A...
  • Pagina 23: Elektrische Aansluitingen

    Maximale luchtsnelheid [m/s] Collectief kanaal Hoofdkanaal Aftakking toevoer Aftakking afvoer 1 = Flair 200 Enthalpie rechter uitvoering (waterpas opstellen) 2 = Voorkeur toevoer ventilatielucht 3 = Rioolontluchting 4 = Voorkeurplaats afvoer ventilatielucht; Brink geïsoleerde ventilatiedakdoorvoer toepassen 5 = Thermisch geïsoleerde buis...
  • Pagina 24: Aansluiten Van De Standenschakelaar

    Gebruik voor het aansluiten van een eBus-accessoire de 2-polige afneembare (groene) stekker X17 aan de achterkant van de printplaat. Het eBus-protocol kan worden gebruikt voor: ▪ Brink Air Control ( → Aansluiten Air Control -> pagina 60 ) ▪...
  • Pagina 25: Connecting Brinkbus

    Gebruik twisted pair kabels wanneer de totale lengte van de Bus kabels meer is dan 10m. (ook bij kortere lengten heeft gebruik van twisted pair kabel de voorkeur)! Opmerking Alle accessoires zoals vochtsensor, positieschakelaar, uitbreidingskaart of elk eBus-apparaat mogen alleen op het master toestel worden aangesloten. Flair 200 Enthalpie 617566-A Brink / 25...
  • Pagina 26 Alle verbonden toestellen hebben dezelfde luchtdebiet instelling als het toestel welke ingesteld is als "Master". De foutmeldingen van alle toestellen wordt op de Flair user interface van het master toestel weergegeven. Bij toepassing van een Brink Air Control of de Brink Home, deze altijd aansluiten op het Master toestel. Brink / 26...
  • Pagina 27: User Interface

    Aanpassen naar een andere taal is niet mogelijk. Opmerking Filtermelding en storingsmelding staan op dezelfde positie op het display. De storings weergave heeft een hogere prioriteit en zal altijd eerst worden getoond, ook als er een filtermelding actief is. Flair 200 Enthalpie 617566-A Brink / 27...
  • Pagina 28: Scherm Indeling User Interface

    5 = Tijd (24 uur klok) 6 = Datum (dd.mm.jj) In de user interface kunnen de diverse symbolen worden weergegeven; e.e.a. afhankelijk van welk scherm wordt getoond, de uitvoering van het toestel en de eventueel aangesloten accessoires. Brink / 28 Flair 200 Enthalpie 617566-A...
  • Pagina 29 Filtermelding; dit symbool wordt getoond indien filters gereinigd of vervangen moeten worden. Zie → Filters reinigen -> pagina 47 voor meer informatie. Storingsmelding; dit symbool wordt getoond indien er een storing in het toestel aanwezig is. Zie → Storing -> pagina 42 voor meer informatie. Flair 200 Enthalpie 617566-A Brink / 29...
  • Pagina 30 Symbool op Flair Omschrijving user interface Aansturing door middel van standenschakelaar, Air Control of Brink Home. Aansturing door middel van Brink Home. Aansturing door middel van touchscreen user interface; deze instelling is gedurende half uur actief. Toestel permanent bediend door gebruikersinterface. Stel parameter 15.8 in op "ja" om de gebruikersinterface permanent in te stellen als meerstandenschakelaar.
  • Pagina 31: Scherm Informatie User Interface

    Het touchscreen kan ook permanent worden ingesteld als standenschakelaar; hiervoor moet in het instelmenu het parameter 15.4 worden ingesteld op "Ja". Flair 200 Enthalpie 617566-A Brink / 31...
  • Pagina 32: Toestel Verbinden Met User Interface

    Raadpleeg de handleiding van het Flair toestel voor functies en uitleg van de user interface. Stap 5 Ga naar → Toestel verbinden met internet -> pagina 35 om het toestel te verbinden met internet. Brink / 32 Flair 200 Enthalpie 617566-A...
  • Pagina 33: Opnieuw Verbinden Met User Interface

    Raadpleeg de sticker op de binnenkant van de filterdeur van het toestel voor het correcte adres en voer deze in of scan de QR code op deze sticker. 10:48 10:48 Wi-Fi Wi-Fi ±1 sec. Flair1818_24 Flair1818_24 Verbonden Beveiligd met WPA2 10:48 brink.local 10:48 15.1.2019 Flair 200 Enthalpie 617566-A Brink / 33...
  • Pagina 34: Brink Home Connecting Instructions

    Raadpleeg ook de volledige Brink Home handleiding in de downloadsectie op de website van Brink Climate Systems. Opmerking Om toegang te krijgen tot de Brink Home portal en Brink Home app dient u zich te registeren. Opmerking De afgebeelde schermen kunnen verschillen afhankelijk van merk en type communicatiemiddel (telefoon/ tablet/laptop) van de gebruiker.
  • Pagina 35: Toestel Verbinden Met Internet

    (Het Wi-Fi wachtwoord staat vaak op het is nu verbonden met internet. modem) (Als voorbeeld is hier Brink-Guests gebruikt) Blijf op dit tabblad in de user interface. Stap 8 Ga verder naar stap 4 van →...
  • Pagina 36: Toestel Aanmelden Bij Brink Home

    Bevestig met de 2 pijltjes (Return). voldoet. Stap 8: Na minimaal 15 seconden verschijnt het wereldbolsymbool (verbinding Brink Home portal) permanent naast het Wi-Fi symbool terwijl de LED op het Flair toestel afwisselend blauw en groen knippert. Het toestel is nu aangemeld bij Brink Home.
  • Pagina 37: Brink Home Account Aanmaken

    9.3 Brink Home account aanmaken Opmerking Het wachtwoord van uw Flair gebruikersaccount is niet hetzelfde als het wachtwoord van uw systeem/ toestel. Opmerking Noteer het aangemaakt wachtwoord zodat u het later terug kunt vinden. Voer de volgende stappen uit om een Flair account aan te maken: 1.
  • Pagina 38: Toestel Toevoegen In Brink Home Portal

    5. Het toestel wordt nu in de systeemlijst in de portal weergegeven en de LED op het toestel is nu continu blauw. 6. Uw toestel is nu te bedienen en uit te lezen in de Brink Home Portal en met de Brink Home App.
  • Pagina 39: In Werking Stellen

    2. Het groene* ledje op het Flair toestel is nu uit * Wanneer het toestel is verbonden met Brink Home zal de LED blauw in plaats van groen zijn. Gevaar Maak bij werkzaamheden in het toestel altijd eerst het toestel spanningsvrij door de netstekker los te nemen.
  • Pagina 40: Overige Instellingen Installateur

    Waarschuwing Onjuiste instellingen kunnen het goed functioneren van het toestel ernstig verstoren! Veranderen van instellingen die niet beschreven staan in deze handleiding staan dienen in overlegd te worden met Brink Climate Systems B.V. 10.4 Fabrieksinstelling Waarschuwing Na het resetten naar de fabrieksinstelling moet stapnummer 14.1 in het instellingenmenu worden gereset...
  • Pagina 41: Kopiëren Toestel Instellingen

    2. Ga naar menu 15 ''Toestel instellingen''. Laad configuratie vanuit bestand ". 3. Kies " Bestand kiezen " om het eerder gekopieërde.sjon 4. Kies" bestand te selecteren dat moet worden ingeladen. Flair 200 Enthalpie 617566-A Brink / 41...
  • Pagina 42: Storing

    ▪ Vergrendelende storing: foutcode continu zichtbaar op het display, het user interfacemenu is geblokkeerd. ▪ Niet-vergrendelende storing ''Klik'' op het sleutelsymbool om de storing weer te Neem contact op met de leverancier indien de storing geven. niet kan worden opgelost. Brink / 42 Flair 200 Enthalpie 617566-A...
  • Pagina 43: Vergrendelende Storing

    E103 E1200 Bypass defect; algemene Geen Controleer bedrading foutmelding Vervang bypass of kabelboom E106* E1300 * Sensor NTC1 defect; Toestel gaat naar Controleer bedrading algemene fout standby Vervang NTC 1-sensor of vervang bedrading Flair 200 Enthalpie 617566-A Brink / 43...
  • Pagina 44 Brink Air Control en Controleer bekabeling naar accessoires/ Brink Air foutmelding andere accessoires Control werken niet. Toestel Controleer accessoires/ Brink Air Control en vervang functioneert wel indien defect Indien hierna storing nog steeds optreed: Maak toestel spanningsloos en vervang basisprint UWA2-B E122 E2300 Interne ModBus fout;...
  • Pagina 45 Zet spanning weer op toestel Storing is automatisch gereset E104 E1129 Foutieve druk meting Toestel gaat in Controleer drukslang op afvoer ventilator noodbedrijf E105 E1109 Foutieve druk meting Toestel gaat in Controleer drukslang op toevoer ventilator noodbedrijf Flair 200 Enthalpie 617566-A Brink / 45...
  • Pagina 46: Onderhoud

    Voor een goede werking van het toestel is het belangrijk om regelmatig onderhoud uit te voeren. Een goed onderhouden toestel heeft een positieve invloed op de luchtkwaliteit, het rendement, het geluidsniveau en de levensduur. Brink Climate Systems raadt aan om samen met uw installateur een onderhoudscontract af te sluiten voor het toestel. 12.2 Maintenance interval Het vereiste onderhoud per item van het toestel staat hieronder vermeld.
  • Pagina 47: Gebruikersonderhoud

    1. Maak verbinding met Flair user interface → Toestel verbinden met user interface -> pagina 32 . 2. Ga in het instelmenu naar stapnummer 4.3 om de filterteller reset te openen. 3. Kies "Ja". Flair 200 Enthalpie 617566-A Brink / 47...
  • Pagina 48: Installateursonderhoud

    ▪ Laat het toestel 5 minuten op volle snelheid draaien om te controleren op afwijkende geluiden en/of trillingen. ▪ ▪ Controleer de werking van de bypass. ▪ ▪ Controleer de werking van de voorverwarmer. ▪ Brink / 48 Flair 200 Enthalpie 617566-A...
  • Pagina 49 Flair 200 Enthalpie 617566-A Brink / 49...
  • Pagina 50: Binnenzijde Toestel Onderhoud

    2. Reinig beide ventilatoren voorzichtig met een zachte borstel en stofzuiger en/of met perslucht. 3. Controleer de ventilatoren op: ▪ Vervuiling ▪ ▪ Beschadigingen (schoepen/huis/anemometer) ▪ ▪ Geluiden ▪ ▪ Trillingen ▪ ▪ Corrosie ▪ Brink / 50 Flair 200 Enthalpie 617566-A...
  • Pagina 51: Warmtewisselaar Onderhoud

    2. Reinig de bypass met een zachte borstel en gebruik een stofzuiger om alle stof en vervuiling te verwijderen. 3. Controleer op beschadigingen of andere afwijkingen. 12.4.6 Voorverwarmer onderhoud 1. Verwijder alle interne onderdelen uit het toestel → Onderdelen verwijderen en installeren -> pagina 48 . Flair 200 Enthalpie 617566-A Brink / 51...
  • Pagina 52 2. Reinig de voorverwarmer met een zachte borstel en een stofzuiger om alle stof en vervuiling te verwijderen. 3. Controleer op beschadigingen of andere afwijkingen. Brink / 52 Flair 200 Enthalpie 617566-A...
  • Pagina 53: Elektrisch Schema

    13 Elektrisch schema Flair 200 Enthalpie 617566-A Brink / 53...
  • Pagina 54 13 = Toevoerventilator * X09 = Contact input 2 14 = Netvoeding 230V 50Hz X10 = Relais output 1 15 = Brink Touch Control (optie) Relais output 2 16 = Brink Air Control (optie) X12 = Analoog input (0 tot 10 V)
  • Pagina 55: Elektr. Aansluitingen Accessoires

    Bij de toegepaste modulaire kabel moeten van beide modulaire connectoren het “lipje” naar de markering op de modulaire kabel worden gemonteerd. Draadkleur C1 t/m C6 kan variëren afhankelijk van het type toegepaste modulaire kabel. Flair 200 Enthalpie 617566-A Brink / 55...
  • Pagina 56: Aansl. Draadloze Afstandsbediening (Zonder Filterindicatie)

    Bij de toegepaste modulaire kabel moeten van beide modulaire connectoren het “lipje” naar de markering op de modulaire kabel worden gemonteerd. Draadkleur C1 t/m C6 kan variëren afhankelijk van het type toegepaste modulaire kabel. Brink / 56 Flair 200 Enthalpie 617566-A...
  • Pagina 57: Filterindicatie

    Bij de toegepaste modulaire kabel moeten van beide modulaire connectoren het “lipje” naar de markering op de modulaire kabel worden gemonteerd. Draadkleur C1 t/m C6 kan variëren afhankelijk van het type toegepaste modulaire kabel. Flair 200 Enthalpie 617566-A Brink / 57...
  • Pagina 58: Filterindicatie

    Bij de toegepaste modulaire kabel moeten van beide modulaire connectoren het “lipje” naar de markering op de modulaire kabel worden gemonteerd. Draadkleur C1 t/m C6 kan variëren afhankelijk van het type toegepaste modulaire kabel. Brink / 58 Flair 200 Enthalpie 617566-A...
  • Pagina 59: Aansluiten Draadloze Afstandbedieningen & Sensoren

    14.2 Aansluiten draadloze afstandbedieningen & sensoren Brink biedt een serie van 5 afstandsbedieningen/ sensoren (A-E) aan die door middel van een USB-transceiver (F) verbinding maakt met een warmteterugwinsysteem (WTW) (G). Een optionele signaal versterker (H) is verkrijgbaar. De draadloze afstandbediening/sensor kan uitsluitend gebruikt worden met een warmteterugwintoestel (WTW- toestel) die voorzien is van een USB-aansluiting en welke is geproduceerd na juli 2022.
  • Pagina 60: Aansluiten Air Control

    14.3 Aansluiten Air Control Opmerking De draad van Brink Air Control connector pin 1 gaat in pin 2 van connector X17 en de draad van Brink Air Control connector pin 2 gaat in pin 1 van connector X17. Sluit een Brink Air Control aan zoals hieronder beschreven. Raadpleeg ook de handleiding van de Brink Air Control.
  • Pagina 61: Aansluiten Touch Control

    14.4 Aansluiten Touch Control Sluit een Brink Touch Control aan zoals hieronder beschreven. Raadpleeg ook de handleiding van de Brink Touch Control. De Brink Touch Control werkt direct na aansluiting, er hoeven geen Flair parameterwijzigingen te worden doorgevoerd. A = Flair 4-0 toestel (voorbeeld)
  • Pagina 62: Aansluiten Vocht Sensor

    Raadpleeg parameter 7.1 en 7.2 om de vochtsensor in te schakelen en indien gewenst gevoeligheid in te stellen. A = Flair 4-0 toestel (voorbeeld) B = Basis print C = Deksel D = RH sensor kabel (meegeleverd bij sensor) E = Vochtsensor F = Kanaal uit woning Brink / 62 Flair 200 Enthalpie 617566-A...
  • Pagina 63: Aansluiten Co₂ Sensor(En)

    B = 2-aderige stuurstroomkabel t.b.v. 24V voeding (zwarte connectoren) C = 2-aderige stuurstroomkabel t.b.v. eBus verbinding (groene connectoren) D = CO -sensor(en); maximaal 4 stuks aan sluiten E = Aansluiting X17 (eBus) en X18 (24V) op Flair toestel Flair 200 Enthalpie 617566-A Brink / 63...
  • Pagina 64: Vraaggestuurd Ventileren 2.0

    A = Zoneklep vraaggestuurd ventileren C1 =bruin B = Voeding 24 VDC C2 = blauw C = Brink Air Control C3 = groen/geel D = Klepmotor zoneklep C5 = wit E = EBus aansluiting X17 op een Flair 4-0 toestel (voorbeeld)
  • Pagina 65: Aansluiten Voorverwarmer

    3 = 2-polige eBus aansluiting X17 op een Flair 4-0 toestel (voorbeeld) C3 = groen/geel 4 = Temperatuur sensor C4 = zwart 5 = Print type UVP1 C5 = wit 6 = Richting luchtstroom 7 = Dipswitch instelling Flair voorverwarmer Flair 200 Enthalpie 617566-A Brink / 65...
  • Pagina 66: Aansluiten Naverwarmer

    3 = 2-polige eBus aansluiting X17 op een Flair 4-0 toestel (voorbeeld) C3 = groen/geel 4 = Temperatuur sensor C4 = zwart 5 = Print type UVP1 C5 = wit 6 = Richting luchtstroom 7 = Dipswitch instelling Flair naverwarmer Brink / 66 Flair 200 Enthalpie 617566-A...
  • Pagina 67: Aansluitvoorbeeld Aardwarmtewisselaar

    Schakeltemperatuur 2 25°C 15.0°C / 40.0 °C 11.4 Stand klep 10 volt aansturing Dicht Open / Dicht Relais uitgang1/ Relais uitgang 2/ Analoog 11.5 Klep aansturing Relais uitgang 1 uitgang 1/ Analoog uitgang 2 Flair 200 Enthalpie 617566-A Brink / 67...
  • Pagina 68: Service

    15 Service 15.1 Exploded view Flair 200 NL Enthalpie Gevaar Het netsnoer is voorzien van een printconnector. Bestel voor vervanging hiervan altijd bij Brink een vervangend netsnoer. Om gevaarlijke situaties te voorkomen, mag een beschadigde netaansluiting alleen door een hiervoor gekwalifceerd persoon worden vervangen.
  • Pagina 69: Service Artikelen

    Opmerking Het type, serienummer en bouwjaar van het toestel staan vermeld op het typeplaatje achter het kunststof voorpaneel van het toestel. Voorbeeld Toesteltype Flair 200 Enthalpie Plus Serienummer 427000240501 Bouwjaar 2024 Onderdeel...
  • Pagina 70: Instelwaarden

    16 Instelwaarden 16.1 Instelwaarden standaard toestel Onderstaande instelwaarden zijn voor een Flair 200 Enthalpie toestel zonder Plus print. Stap Fabrieks- Omschrijving Instelbereik Opmerking instelling Debiet 0 of instelbaar tussen 40 m³/h en 225 m³/h Luchtdebiet stand 0 40 m³/h (nooit hoger dan stapnr. 1.2) Instelbaar tussen 40 m³/h en 225 m³/h...
  • Pagina 71 -2 = minst gevoelig Cascade 0 t/m 9 Instelling toestel 0 (Master) (0=Master; 1 t/m 9 = Slave 1 t/m Slave 9) CV + warmteterugwinning 12.1 Status Aan/ Uit Netwerk 13.1 Wifi netwerk instellen Flair 200 Enthalpie 617566-A Brink / 71...
  • Pagina 72 Ventilator positie wizard Ja/ Nee Laad configuratie vanuit 15.7 bestand Signaal uitgang External contact Uit/ Alleen filter/ Foutcode/ Filter en 16.1 Signaal uitgang Connector X19 (24V) foutcodes / 24V Standby 17.1 Uitzetten toestel Ja/ Nee Brink / 72 Flair 200 Enthalpie 617566-A...
  • Pagina 73: Instelwaarden Toestel Met Plus Print

    16.2 Instelwaarden toestel met Plus print Onderstaande instelwaarden zijn voor een Flair 200 Enthalpie toestel met Plus print. Stap Fabrieks- Omschrijving Instelbereik Opmerking instelling Schakelcontacten Maak- of verbreekcontact 1 Maak Maak / Verbreek Regeling schakelcontact 1 Voldoet aan Bypass voorwaarden...
  • Pagina 74 25 °C 15,0 °C / 40,0 °C 11.4 Stand klep 24 volt aansturing Dicht Open / Dicht Relais uitgang1/ Relais uitgang 2/ Analoog 11.5 Klep aansturing Relais uitgang 1 uitgang 1/ Analoog uitgang 2 Brink / 74 Flair 200 Enthalpie 617566-A...
  • Pagina 75: Conformiteitsverklaring

    EU-Type Examination Certificate 172141366/AA/01 ; Telefication B.V. (0560) ¨ EN 62311 : 2020 2012+AC:2014+A11:2014+A13:2017+ ¨ EN 60335-1 : A1:2019+A2:2019+A14:2019+A15:2021 2003+A11:2004+A12:2005+AC:2006+ ¨ EN 60335-2-40 : A1:2006+A2:2009+AC:2010+A13:2012 ¨ EN 62233 : 2008+AC:2008 Staphorst, 24-01-2024 A. Hans directeur Flair 200 Enthalpie 617566-A Brink / 75...
  • Pagina 76: Erp-Waarden

    Internetadres voor de montage-instructies: http://www.brinkclimatesystems.nl/nl-nl/professionals Bypass: Ja, 100% bypass Measurements executed by Brink Climate Systems B.V. according to the standard EN 13141-7: 2021 (Brink-report 2259, 19-01-2024) Brink / 76 Flair 200 Enthalpie 617566-A...
  • Pagina 77 A+ (Meest efficiënt) SEC < -42 -42 ≤ SEC < -34 -34 ≤ SEC < -26 -26 ≤ SEC < -23 -23 ≤ SEC < -20 E (Minst efficiënt) -20 ≤ SEC < -10 Flair 200 Enthalpie 617566-A Brink / 77...
  • Pagina 78: Recycling En Afvoer

    1. Verpakkingen van karton, recyclebare kunststoffen en vulmaterialen van kunststof milieuvriendelijk via overeenkomstige recyclingsystemen of milieuparken afvoeren. 2. Landspecifieke of lokale voorschriften in acht nemen. Brink / 78 Flair 200 Enthalpie 617566-A...
  • Pagina 80 Brink Climate Systems B.V. Wethouder Wassebaliestraat 8, NL-7951SN Staphorst T: +31 (0) 522 46 99 44 E. info@brinkclimatesystems.nl www.brinkclimatesystems.nl...
