Voor M (master):
Stapnr. 8.1 - Master
Stapnr. 14.1 - InterneBus

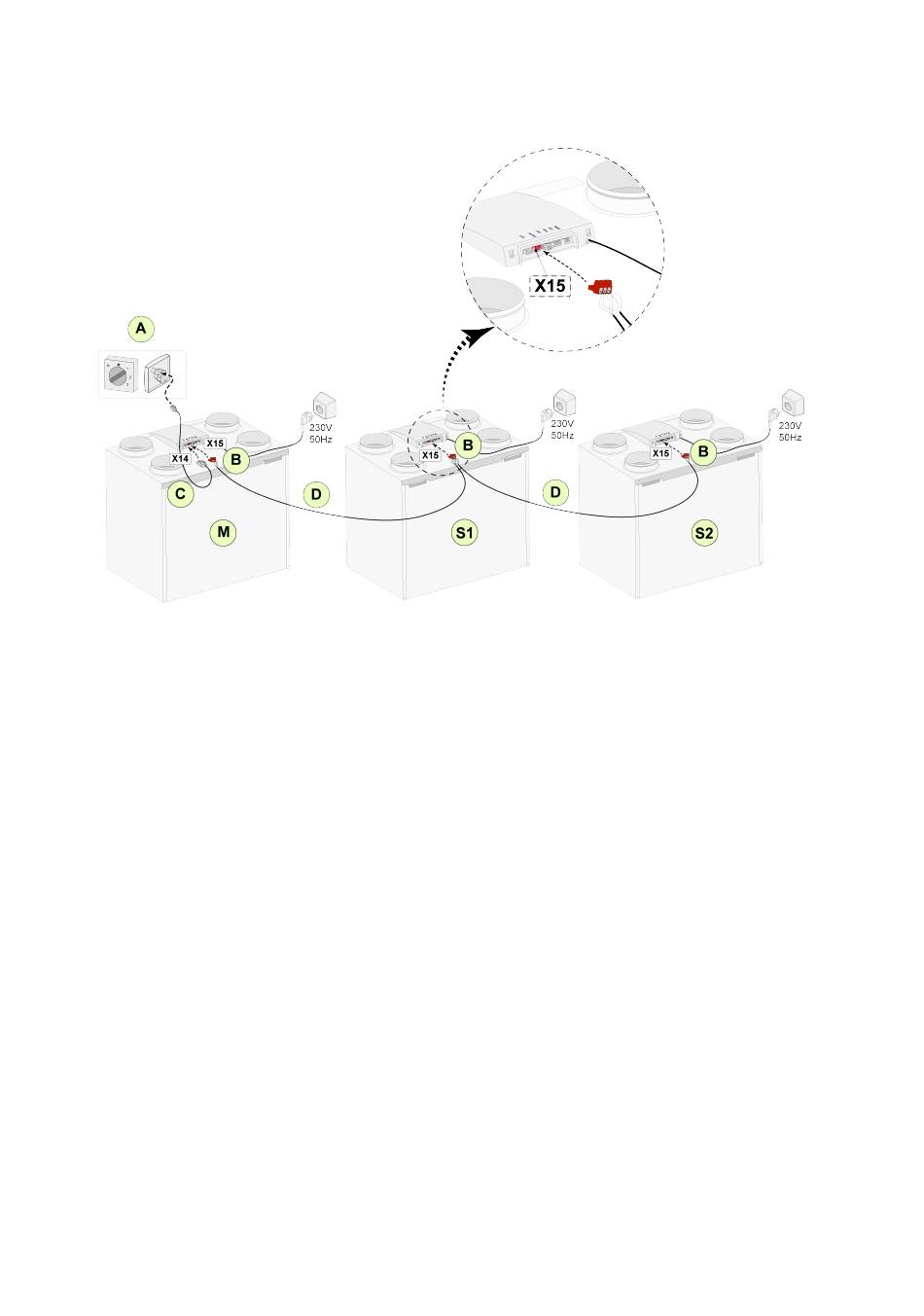

A = Standenschakelaar
B = 3-polige connector rood
C = Modulaire kabel
D = 3-aderige laagspanngskabel
M = Master toestel (als voorbeeld is een Flair 4-0 toestel afgebeeld)
S1 / S2 = Slave toestellen (als voorbeeld zijn Flair 4-0 toestellen afgebeeld); maximaal 10 toestellen koppelen via externalBus
Alle verbonden toestellen hebben dezelfde luchtdebiet instelling als het toestel welke ingesteld is als "Master".
De foutmeldingen van alle toestellen wordt op de Flair user interface van het master toestel weergegeven.
Bij toepassing van een Brink Air Control of de Brink Home, deze altijd aansluiten op het Master toestel.
Brink / 26
Voor S1 (Slave 1):
Stapnr. 8.1 - Slave
Stapnr. 14.1 - InterneBus
Flair 200 Enthalpie 617566-A
Voor S2 (Slave 2):
Stapnr. 8.1 - Slave
Stapnr. 14.1 - InterneBus
