6.3 Vorstbeveiliging
Om het invriezen van de warmtewisselaar bij lage buitentemperatuur te voorkomen is het toestel voorzien van
een vorstregeling. Temperatuursensoren meten de temperaturen over de warmtewisselaar en, indien nodig
wordt de voorverwarmer ingeschakeld. Eventueel wordt ook nog traploos onbalans in het toestel aangebracht als
bij zeer lage temperaturen de voorverwarmer onvoldoende capaciteit heeft.
Waarschuwing
Bij gelijktijdig gebruik van een ventilatiesysteem en een ruimtelucht afhankelijke haard mag er geen
drukverschil in de ruimte ontstaan. Bij gebruik van een ventilatiesysteem met een open haard moet altijd
de verantwoordelijke openhaard leverancier worden geraadpleegd en moeten de openhaard en
rookkanaal voorschriften in acht worden genomen. Het systeem moet worden gekeurd door de
verantwoordelijke openhaard en rookkanaal leverancier.
6.4 Brandbeveiliging
Af fabriek beschikt het toestel over een ''brandbeveiligingsfunctie''.
Als de brandbeveiliging wordt geactiveerd, stoppen de ventilatoren van het toestel.
De brandbeveiliging kan worden geactiveerd via een schakelpatroon op RJ12-connector X14, die zich op de PCB
van het toestel bevindt.
Daarnaast kan parameter 16.1 ''signal output'' worden ingesteld op ''extern contact'' waardoor de uitgang van
connector X19 wordt omgeschakeld van 24Vdc naar 0V als de ''brandbeveiliging'' wordt geactiveerd. Stekker X19
(blauw) bevindt zich op de PCB van het toestel.
i
Opmerking
De filter- en waarschuwingsfunctie van connector X19 wordt uitgeschakeld wanneer parameter 16.1 is
ingesteld op ''extern contact''. X19 levert dan alleen 24V of 0V afhankelijk van de ingang op X14.

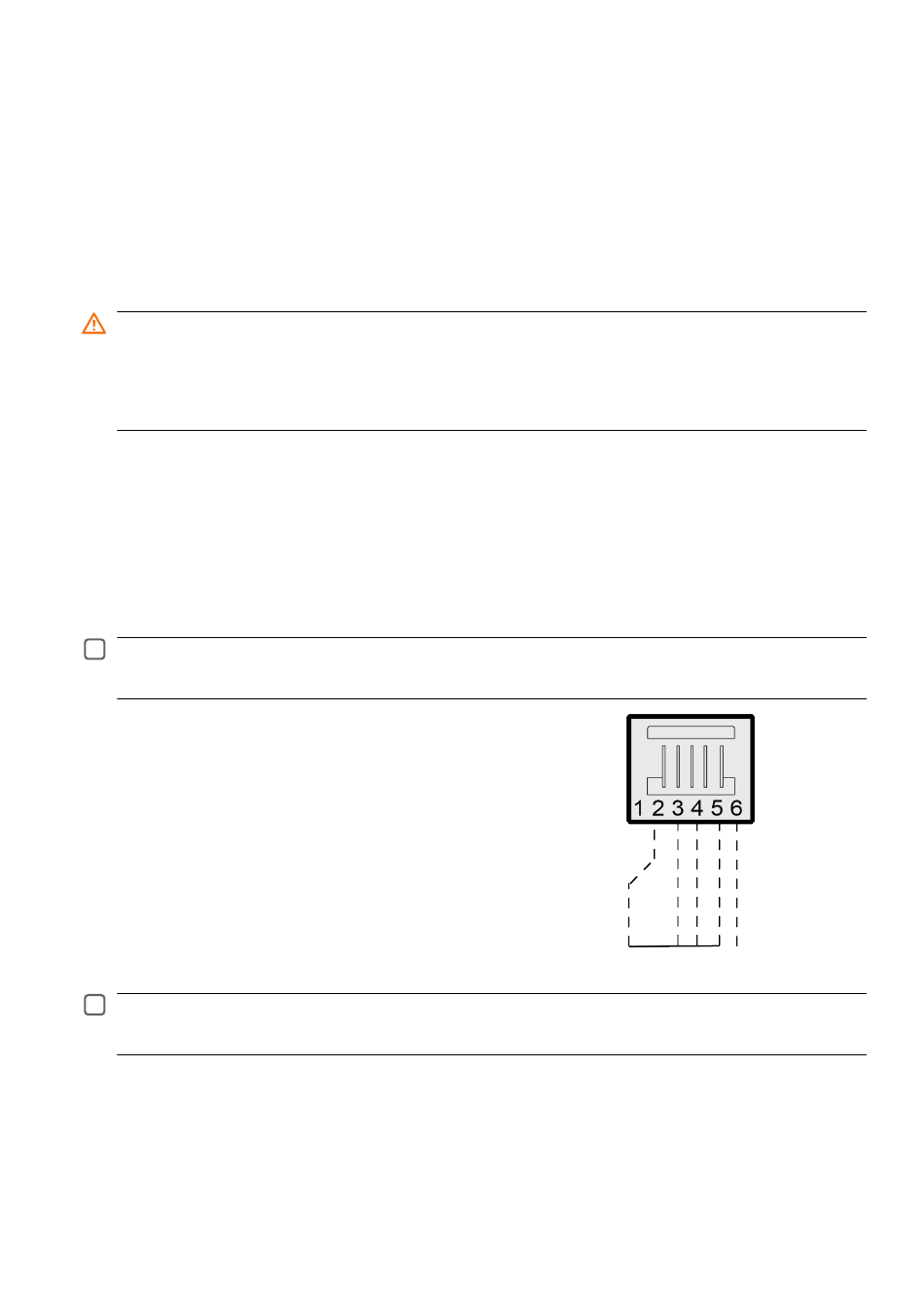

De functie ''brandbeveiliging'' wordt geactiveerd als connector X14
pin# 3, pin# 4 en pin# 5 allemaal zijn kortgesloten zijn met pin#2
(massa).
i
Opmerking
Schakelaars (relais of elektronisch) die gebruikt worden om een ingang te kortsluiten naar massa moeten
minstens 5 mA schakelstroom kunnen leveren tussen een van de ingangen (pin# 3-5) en pin#2 (massa).
Belangrijk:
Als X14 niet wordt gebruikt (geen meerstandenschakelaar aangesloten), kunnen X14-pinnen #3, #4 en #5 met
elkaar worden verbonden, de verbinding met pin#2 (massa) kan dan worden gemaakt door slechts één
schakelaar.
Flair 200 Enthalpie 617566-A
X14
Brink / 17
