14.3 Aansluiten Air Control
i
Opmerking
De draad van Brink Air Control connector pin 1 gaat in pin 2 van connector X17 en de draad van Brink Air
Control connector pin 2 gaat in pin 1 van connector X17.
Sluit een Brink Air Control aan zoals hieronder beschreven. Raadpleeg ook de handleiding van de Brink Air
Control.
De Brink Air Control werkt direct na aansluiting, er hoeven geen Flair parameterwijzigingen te worden
doorgevoerd.

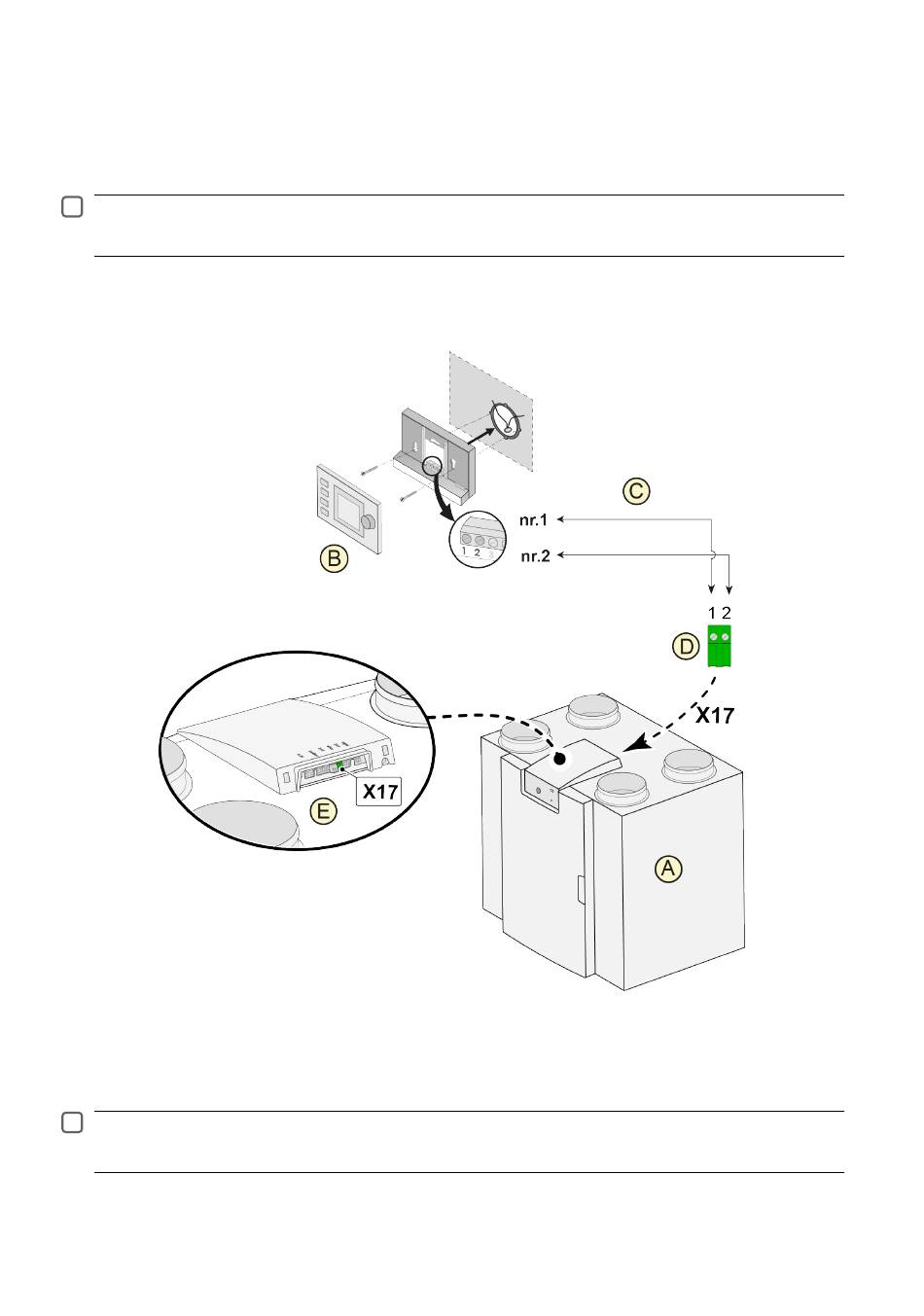

A = Flair 4-0 toestel (voorbeeld)
B = Brink Air Control (optie)
C = Twee aderige stuurstroomkabel
D = Groene twee polige schroef connector
E = Positie groene eBus connector aan achterzijde regeling
i
Opmerking
Het gecombineerde gebruik van de drie accessoires Air Control extra voorverwarmer en extra
naverwarmer is niet mogelijk vanwege de spanningslimiet van het eBus systeem.
Brink / 60
Flair 200 Enthalpie 617566-A
