5.2 Aansluitingen en afmetingen
Het Flair 200 Enthalpie (Plus) toestel is leverbaar in een linker of een rechter uitvoering. Bij een linker uitvoering
zitten de "warme" aansluitingen (uit woning 3 en naar woning 1) aan de linker zijde van het toestel. Bij een
rechter uitvoering zitten de "warme" aansluitingen (1 & 3) aan de rechterzijde van het toestel.

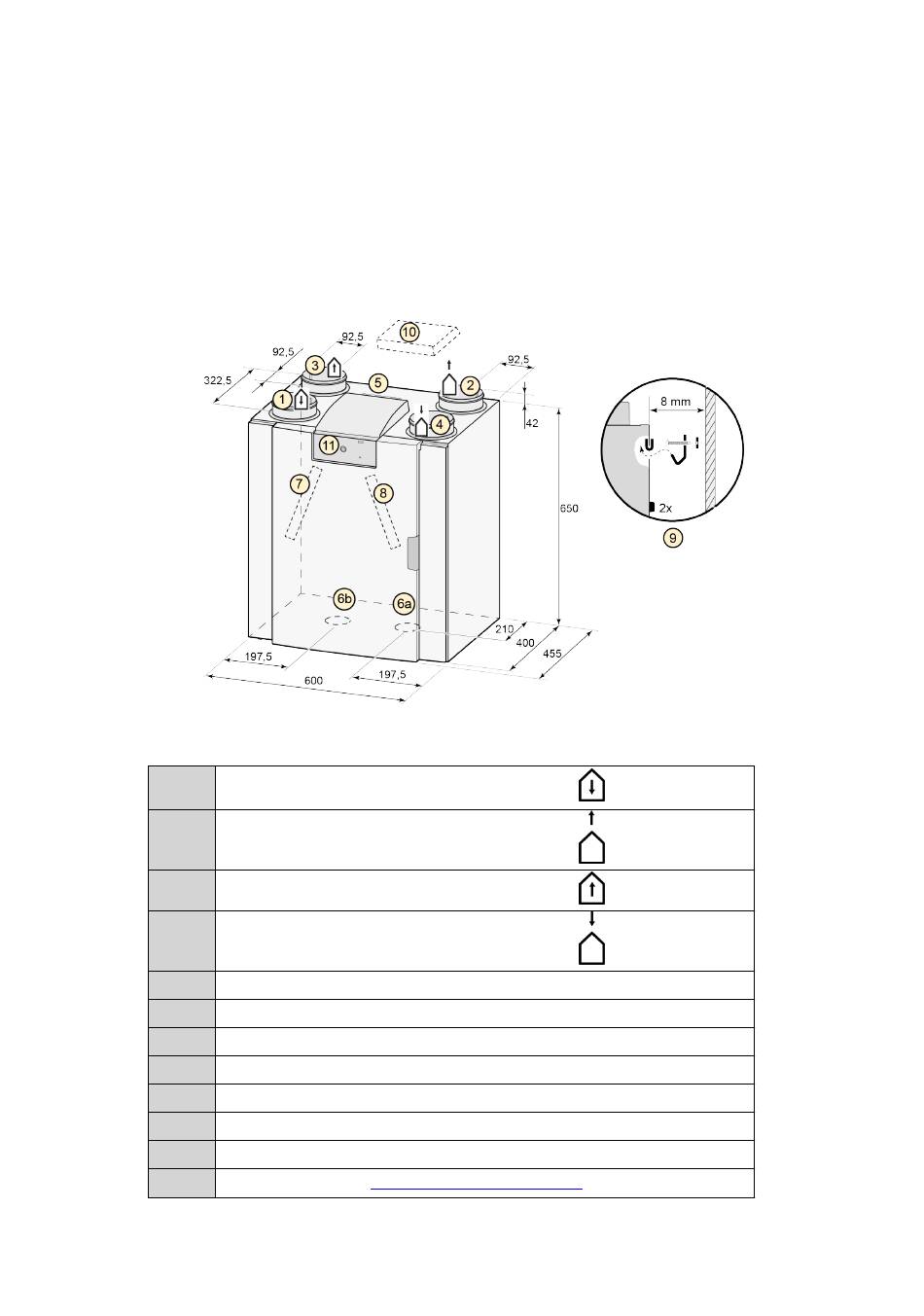

Linker uitvoering
Alle maten in millimeters. Diameter van alle boordringen is 160 mm
1
Naar woning
2
Naar buiten
3
Uit woning
4
Van buiten
5
Elektrische aansluitingen
6a
Afdichtdop
6b
Afdichtdop
7
Afvoerlucht filter
8
Toevoerlucht filter
9
Ophanging
10
Plaatsing extra regelprint (optie)
11
WiFi activatieknop, zie ®
Toestel verbinden met user interface
Flair 200 Enthalpie 617566-A
-> pagina 32
Brink / 13
