14 Elektr. aansluitingen
accessoires

14.1 Aansluiten standenschakelaar

Een standenschakelaar moet worden aangesloten op de modulaire connector X14 van de basisprint. Deze
modulaire connector X14 is bereikbaar aan de achterzijde van de regeling. Bij een toestel met Plus-print moet
eerst de afdekkap worden verwijderd om toegang te krijgen tot deze modulaire connector, zie
pagina 19 . Afhankelijk van welke type standenschakelaar wordt aangesloten, kan men hier een RJ11- of RJ12-
stekker gebruiken.
Maak bij voorkeur gebruik van een 4-standenschakelaar met filterindicatie; monteer hierbij
altijd een RJ12-stekker in combinatie met een 6-aderige modulaire kabel.
Monteer bij gebruik van een 3-standenschakelaar zonder filterindicatie altijd een RJ11-
stekker in combinatie met een 4-aderige modulaire kabel.

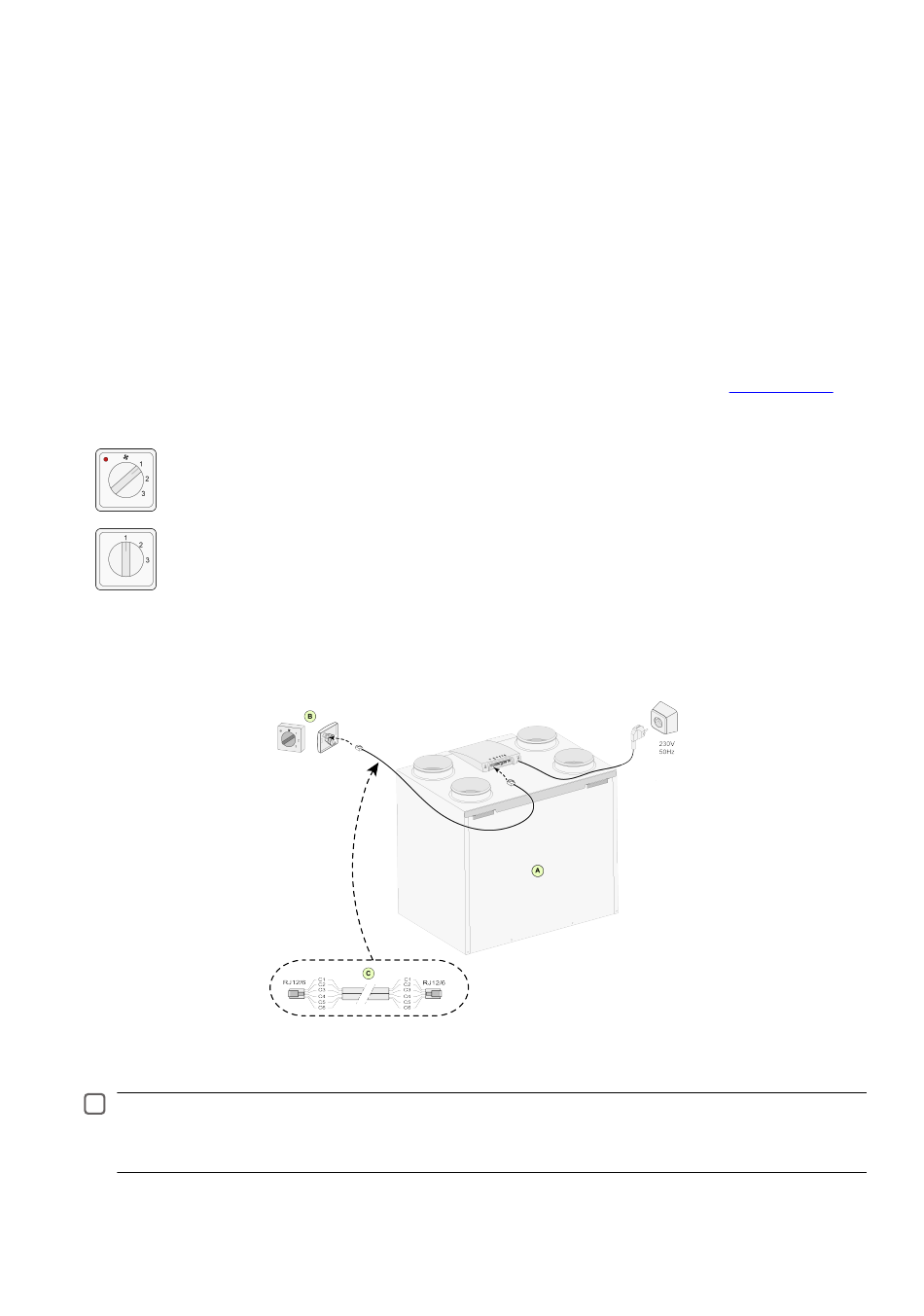

14.1.1 Aansl. standenschakelaar met filterindicatie
Sluit een 4-standenschakelaar met filteraanduiding aan zoals hieronder beschreven.
De aangesloten schakelaar werkt onmiddellijk na aansluiting, er hoeven geen parameters gewijzigd te worden.
A = Flair 4-0 toestel (voorbeeld)
B = 4-Standenschakelaar met filterindicatie
C = Modulaire kabel
i
Opmerking
Bij de toegepaste modulaire kabel moeten van beide modulaire connectoren het "lipje" naar de markering
op de modulaire kabel worden gemonteerd. Draadkleur C1 t/m C6 kan variëren afhankelijk van het type
toegepaste modulaire kabel.
Flair 200 Enthalpie 617566-A
Plus uitvoering
->
Brink / 55
