14.1.2 Aansl. draadloze afstandsbediening (zonder filterindicatie)
Sluit een draadloze afstandsbediening zonder filteraanduiding aan zoals hieronder beschreven.
De aangesloten schakelaar werkt onmiddellijk na aansluiting, er hoeven geen Flair parameters te worden
gewijzigd.

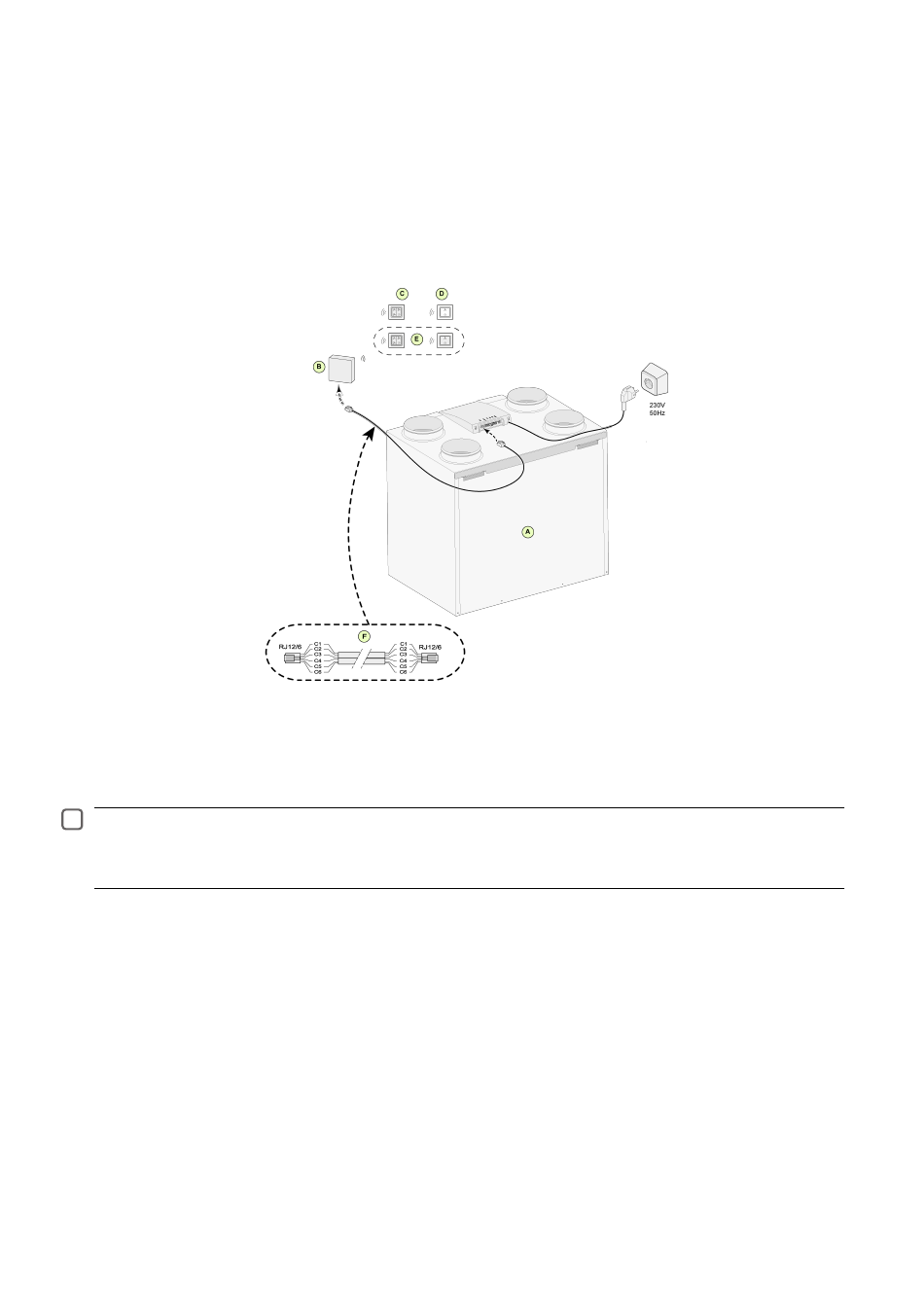

A = Flair 4-0 toestel (voorbeeld)
B = Ontvanger t.b.v. draadloze afstandbediening
C = Zender met 4-standen (bijvoorbeeld keuken)
D = Zender met 2-standen (bijvoorbeeld badkamer)
E = Eventueel extra aan te sluiten 2 of 4 standen zenders (maximaal 6 zenders kunnen op 1 ontvanger worden aangemeld
F = Modulaire kabel
i
Opmerking
Bij de toegepaste modulaire kabel moeten van beide modulaire connectoren het "lipje" naar de markering
op de modulaire kabel worden gemonteerd. Draadkleur C1 t/m C6 kan variëren afhankelijk van het type
toegepaste modulaire kabel.
Brink / 56
Flair 200 Enthalpie 617566-A
