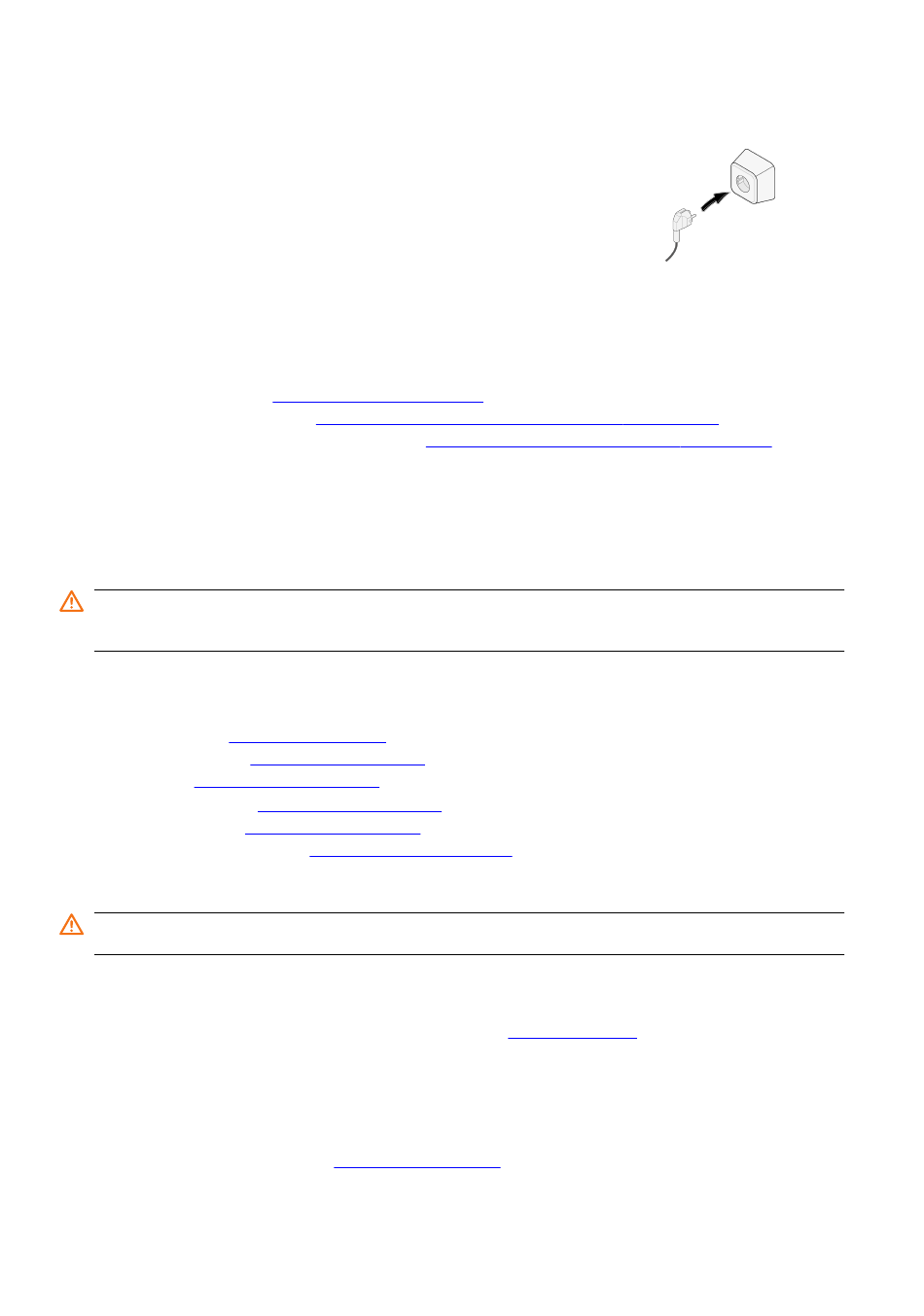

Sluit de stekker van het apparaat aan op een gemakkelijk bereikbaar geaard
stopcontact. De elektrische installatie moet voldoen aan de vereisten van uw
elektriciteitsmaatschappij.
7.4.2 Aansluiten van de standenschakelaar
De standenschakelaar (optioneel en niet standaard meegeleverd met het toestel) wordt aangesloten op
connector X14 die zich bovenop het toestel bevind aan de achterzijde van de printplaat.
bedradingsschema's:
▪ Meerstandenschakelaar, ®
▪
▪ Draadloze afstandsbediening, ( ®
▪
▪ Combinatie van standenschakelaars mogelijk ( ®
▪
57 ) .
Met de 4-standenschakelaar is een 30-minuten-booststand te activeren door de schakelaar korter dan 2
seconden op stand 3 te houden en direct terug draaien naar stand 1 of 2. Resetten van de booststand kan door de
schakelaar langer dan 2 seconden op stand 3 te houden of hem op afwezigheidsstand te zetten.
7.4.3 Aansluiten eBus connector
Waarschuwing
Deze connector is polariteitgevoelig. De aansluiting werkt niet als de draden op de verkeerde
schroefklemmen worden aangesloten!
Gebruik voor het aansluiten van een eBus-accessoire de 2-polige afneembare (groene) stekker X17 aan de
achterkant van de printplaat.
Het eBus-protocol kan worden gebruikt voor:
▪ Brink Air Control ( →
Aansluiten Air Control
▪
▪ Brink Touch Control ( →
▪
▪ CO
sensor ( →
Aansluiten CO₂ sensor(en)
▪
2
▪ Extra voorverwarmer ( →
▪
▪ Extra naverwarmer ( →
▪
▪ Vraaggestuurd ventileren 2.0 ( →
▪
7.4.4 Aansluiting 24 volt
Waarschuwing
Het maximale vermogen van X16 en X18 is 5 VA per uitgang.
Het toestel heeft twee (zwarte) 24 volt uitgangen (X16 & X18) die gebruikt kunnen worden om accessoires van
stroom te voorzien.
Connector X-16 is voor 24 volt aansluiting van de optionele Plus printplaat.
Voor de positie van aansluiting (zwarte) connector X16 & X18 ( ®
7.4.5 Aansluiting vochtsensor
De als optioneel leverbare vochtsensor moet worden aangesloten op aansluiting X07 van de basisprint. Gebruik
hiervoor de bij de vochtsensor meegeleverde kabel. Om de vochtsensor aan te sluiten moet altijd de kunststof
afdekkap boven de regeling worden losgenomen waarna aansluiting X07 op de printplaat bereikbaar is.
Voor aansluiting van vochtsensor zie ®
Brink / 24
Aansluiten standenschakelaar
Aansl. draadloze afstandsbediening (zonder filterindicatie)
-> pagina 60 )
Aansluiten Touch Control
-> pagina 63 )
Aansluiten voorverwarmer
Aansluiten naverwarmer
Vraaggestuurd ventileren 2.0
Aansluiten vocht sensor
Flair 200 Enthalpie 617566-A
-> pagina 55
Aansl. extra standenschakelaar met filterindicatie
-> pagina 61 ).
-> pagina 65 )
-> pagina 66 )
-> pagina 64 )
Elektrisch schema
-> pagina 62 .
-> pagina 56 )
-> pagina
-> pagina 53 )
