14.6 Aansluiten CO₂ sensor(en)
Sluit CO
sensor(en) aan zoals hieronder beschreven. Raadpleeg ook de handleiding van de CO
2
▪ Er kunnen maximaal 4 CO
▪
▪ Stel de DIP-switches correct in per CO
▪
▪ Gebruik parameter 6.1 om de CO
▪
▪ De minimale en maximale PPM regelwaardes per sensor kunnen ingesteld worden met parameter 6.2 t/m 6.9.
▪

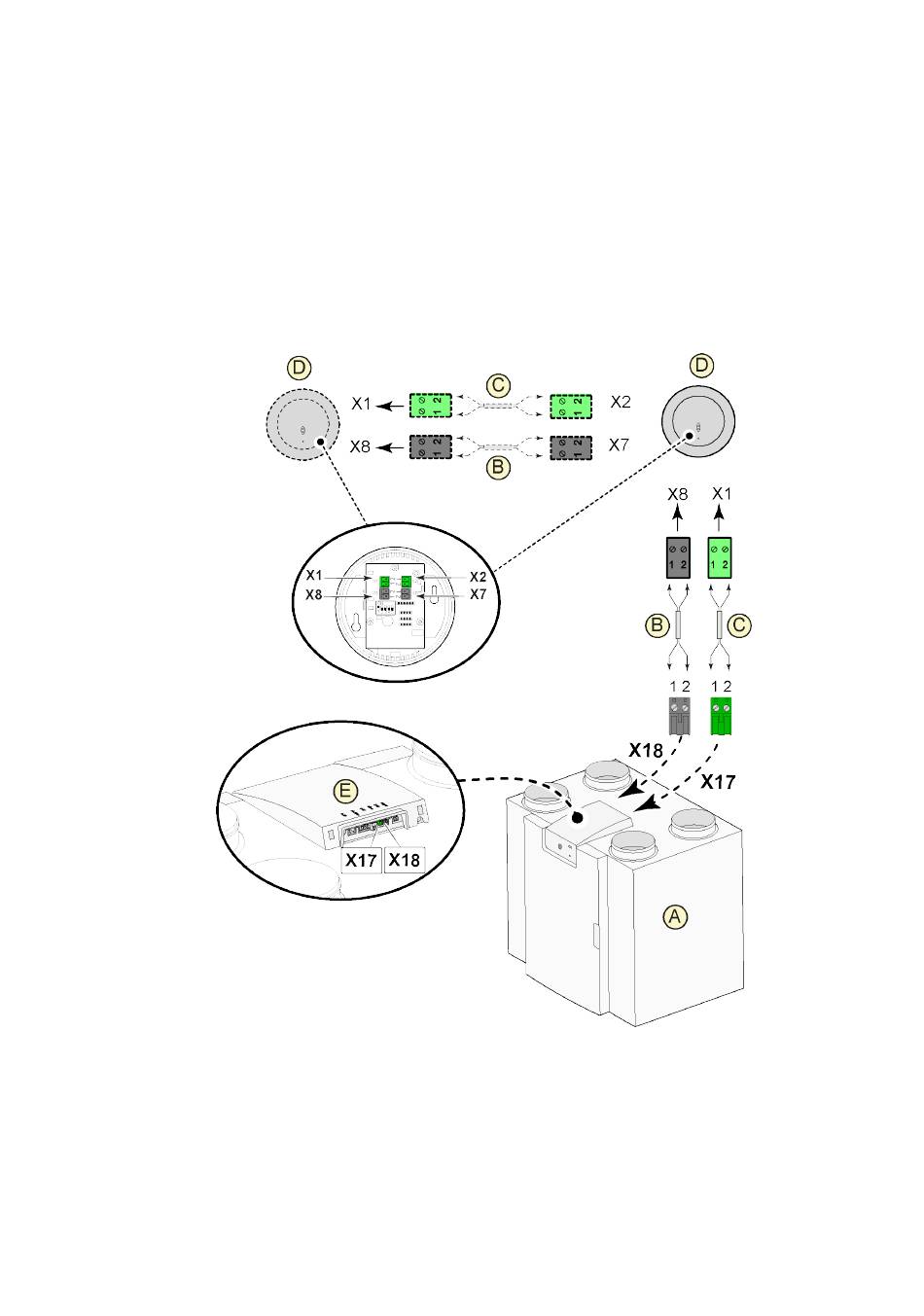

A = Flair 4-0 toestel (voorbeeld)
B = 2-aderige stuurstroomkabel t.b.v. 24V voeding (zwarte connectoren)
C = 2-aderige stuurstroomkabel t.b.v. eBus verbinding (groene connectoren)
D = CO
-sensor(en); maximaal 4 stuks aan sluiten
2
E = Aansluiting X17 (eBus) en X18 (24V) op Flair toestel
sensoren aan een Flair toestel gekoppeld worden.
2
sensor.
2
sensor functie in het toestel aan of uit te zetten.
2
Flair 200 Enthalpie 617566-A
sensor.
2
Brink / 63
