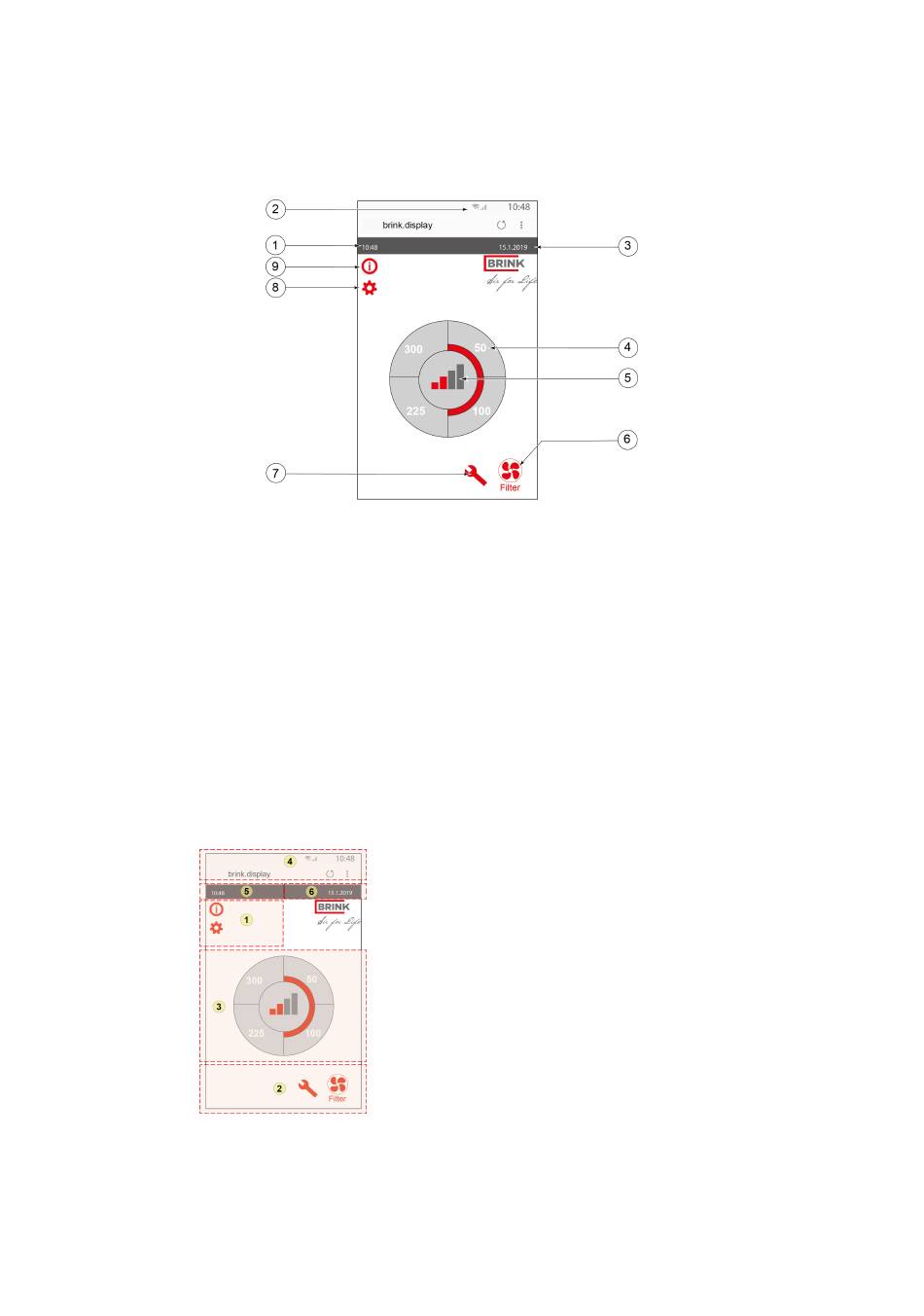

Hoofdscherm user interface

1 = Actuele tijd

2 = Info verbindingen (alleen getoond indien van toepassing)

3 = Actuele datum

4 = Ingestelde ventilatie debiet; de rood gemarkeerde vakken geeft de geselecteerde ventilatiedebiet aan.

In dit voorbeeld is actieve ventilatiedebiet 100 m

5 = Actieve regeling

6 = Filter melding

7 = Storing

8 = Toegang tot instelmenu

9 = Toegang tot informatie menu

8.2 Scherm indeling user interface

Het scherm van de user interface is opgedeeld in 6 zones waarbij per zone diverse symbolen zichtbaar kunnen

zijn.

Indeling hoofdscherm user interface

In de user interface kunnen de diverse symbolen worden weergegeven; e.e.a. afhankelijk van welk scherm wordt

getoond, de uitvoering van het toestel en de eventueel aangesloten accessoires.

Brink / 28

1 = Navigatie scherm

2 = Notificatie scherm

3 = Scherm met hoofd functie

4 = Connectiviteit informatie webbrowser

5 = Tijd (24 uur klok)

6 = Datum (dd.mm.jj)

Flair 200 Enthalpie 617566-A
