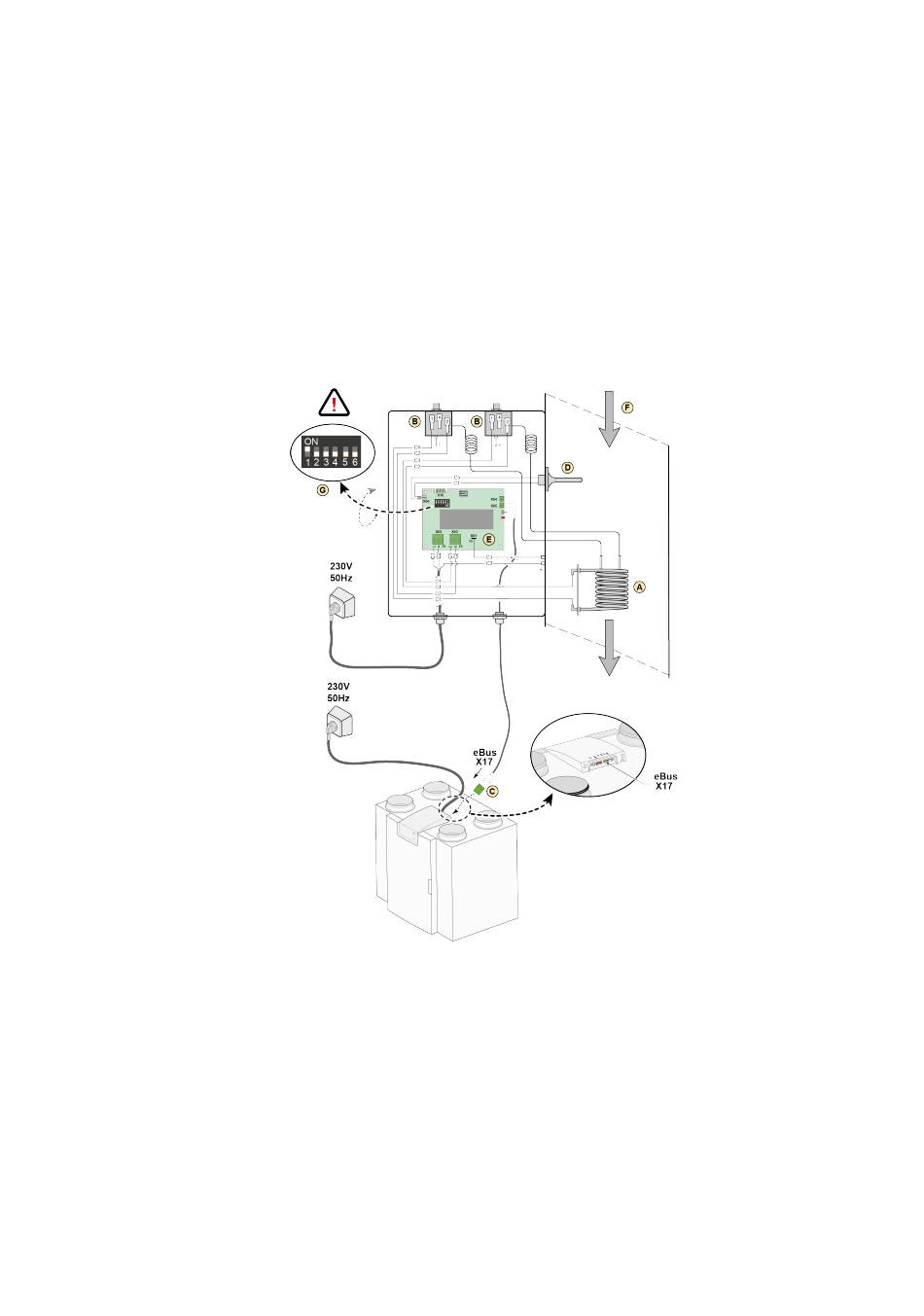

14.8 Aansluiten voorverwarmer
Sluit een voorverwarmer aan zoals hieronder beschreven. Raadpleeg ook de handleiding van de voorverwarmer.
▪ Installeer de voorverwarmer in het ''van buiten'' kanaal naar het toestel.
▪
▪ Verbind de voorverwarmer signaalkabel aan connector X17 van het toestel.
▪
▪ Installeer een voorverwarmer niet ondersteboven!
▪
▪ Stel de DIP-switches (G) correct in.
▪
▪ Stel parameter 5.1 correct in.
▪
▪ Sluit de stekker van de voorverwarmer aan op 230V nadat installatie is voltooid.
▪
1 = Verwarmingsspiraal
2 = Maximaal beveiliging met handmatige reset (2x)
3 = 2-polige eBus aansluiting X17 op een Flair 4-0 toestel (voorbeeld)
4 = Temperatuur sensor
5 = Print type UVP1
6 = Richting luchtstroom
7 = Dipswitch instelling Flair voorverwarmer
Flair 200 Enthalpie 617566-A
C1 =bruin
C2 = blauw
C3 = groen/geel
C4 = zwart
C5 = wit
Brink / 65
