de naaf niet goed gemonteerd en moet deze
juist aangebracht worden
Belangrijk:
De naaf moet zo ver mogelijk
op de as zitten.

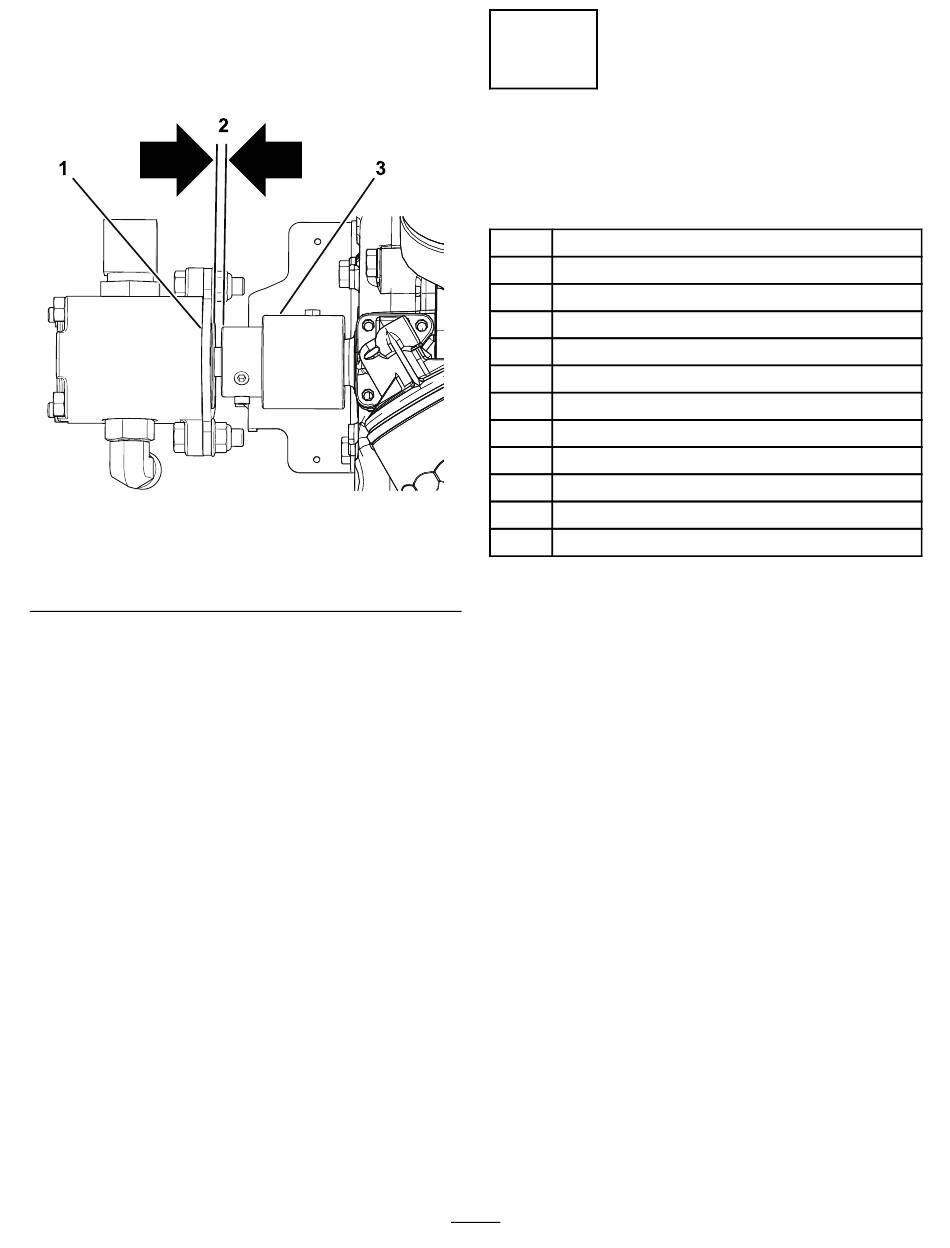

Figuur 21
1. Pompplaat
2. Ruimte van 1 tot 3,1 mm
tussen naaf en pompplaat
12.
Breng verwijderbaar schroefdraadborgmiddel
aan op de 2 stelschroeven (5/16" x ¾") en breng
ze aan in de naaf om de as van de hydraulische
pomp te bevestigen
(Figuur
21).
3. Naafconstructie
(Figuur
20).
7
De voorste hydraulische
fittings monteren
Benodigde onderdelen voor deze stap:
1
U-fitting (leiding)
1
Elleboog 90°
1
T-fitting
2
Dop
1
Plug
1
Vrouwelijke fitting
1
Grote borgring
1
Kleine borgring
2
Kleine O-ring
2
Grote O-ring
g241655
2
Rechte fitting
2
Mannelijke fitting
Procedure
1.
Monteer de fittings op de beugel
13
(Figuur
22).
