Neutraalvergrendelknop. Voorkomt per ongeluk schakelen en gas geven. De neutraalvergrendelknop moet ingedrukt
worden om de bedieningshendel uit neutraal te halen.
Knop Alleen-gas. Hiermee kan het gas worden verzet zonder de motor te schakelen. Dit gebeurt door het
schakelmechanisme los te koppelen van de bedieningshendel. De knop Alleen-gas kan uitsluitend worden ingedrukt
wanneer de afstandsbedieningshendel in de neutraalstand staat en mag alleen worden gebruikt als hulp bij het starten van
de motor.
Schakelaar dodemanskoord. Schakelt de ontsteking uit wanneer de bestuurder (indien verbonden met de
noodstopschakelaar) zich zo ver van zijn/haar plaats beweegt dat de schakelaar geactiveerd wordt. Zie
Noodstopschakelaar voor inlichtingen over het gebruik van deze schakelaar.
Bedieningshendel. Het schakelen en gasgeven worden geregeld door de bedieningshendel te bewegen. Duw de
bedieningshendel met een snelle, kordate beweging naar voren vanuit neutraal naar de eerste arreteerstand van de
vooruitversneling. Duw hem verder naar voren om de snelheid te verhogen. Trek de bedieningshendel met een snelle,
kordate beweging terug vanuit neutraal naar de eerste arreteerstand voor de achteruit en trek hem verder naar achteren
om het toerental te verhogen.
Frictiestelschroef voor bedieningshendel (niet zichtbaar). Met deze schroef wordt de kracht ingesteld die nodig is om de
afstandsbedieningshendel te verzetten. Zie de met de afstandsbediening meegeleverde instructies voor de volledige
afstellingsaanwijzingen.
Trim-/opklapknop. Zie Trimbekrachtiging.
Op console gemonteerde onderdelen
c
d
a
Knop Alleen-gas. Hiermee kan het gas worden verzet zonder de motor te schakelen. Dit gebeurt door het
schakelmechanisme los te koppelen van de bedieningshendel. De knop Alleen-gas kan uitsluitend worden ingedrukt
wanneer de afstandsbedieningshendel in de neutraalstand staat.
Bedieningshendels. Het schakelen en gasgeven worden geregeld door de bedieningshendel te bewegen. Duw de
bedieningshendel met een snelle, kordate beweging terug vanuit neutraal naar de eerste arreteerstand voor de
vooruitversnelling en vervolgens verder naar voren om het toerental te verhogen. Trek de bedieningshendel met een
snelle, kordate beweging terug vanuit neutraal naar de eerste arreteerstand voor de achteruit en trek hem verder naar
achteren om het toerental te verhogen.
Frictiestelschroef voor bedieningshendel (niet zichtbaar). Met deze schroef wordt de kracht ingesteld die nodig is om de
afstandsbedieningshendel te verzetten. Zie de met de afstandsbediening meegeleverde instructies voor de volledige
afstellingsaanwijzingen.
Trimbekrachtigingsschakelaar. gedeelte Trimbekrachtiging voor gedetailleerde bedieningsaanwijzingen voor de
trimbekrachtiging.
Trailerschakelaar. Wordt gebruikt om de hekaandrijving omhoog te zetten voor vervoer op een trailer, voor te water lating,
een strandlanding of voor varen in ondiep water. Zie Trimbekrachtiging voor gedetailleerde aanwijzingen voor de bediening
van de trailerschakelaar.
Trimbekrachtiging
Met de trimbekrachtiging kan de bestuurder tijdens het varen de hoek van de hekaandrijving met de boot aanpassen voor
verschillende belastingen en wateromstandigheden. Verder kan de bestuurder met de trailer-functie de hekaandrijving
omhoog en omlaag zetten voor vervoer op een trailer, voor een strandlanding, voor te water laten en voor varen met laag
toerental (motortoerental van minder dan 1200 omw/min) of in ondiep water.
90-8M0116238
DECEMBER 2015
nld
b
b
a
Hoofdstuk 1 - Vertrouwd raken met uw motorinstallatie
d
c

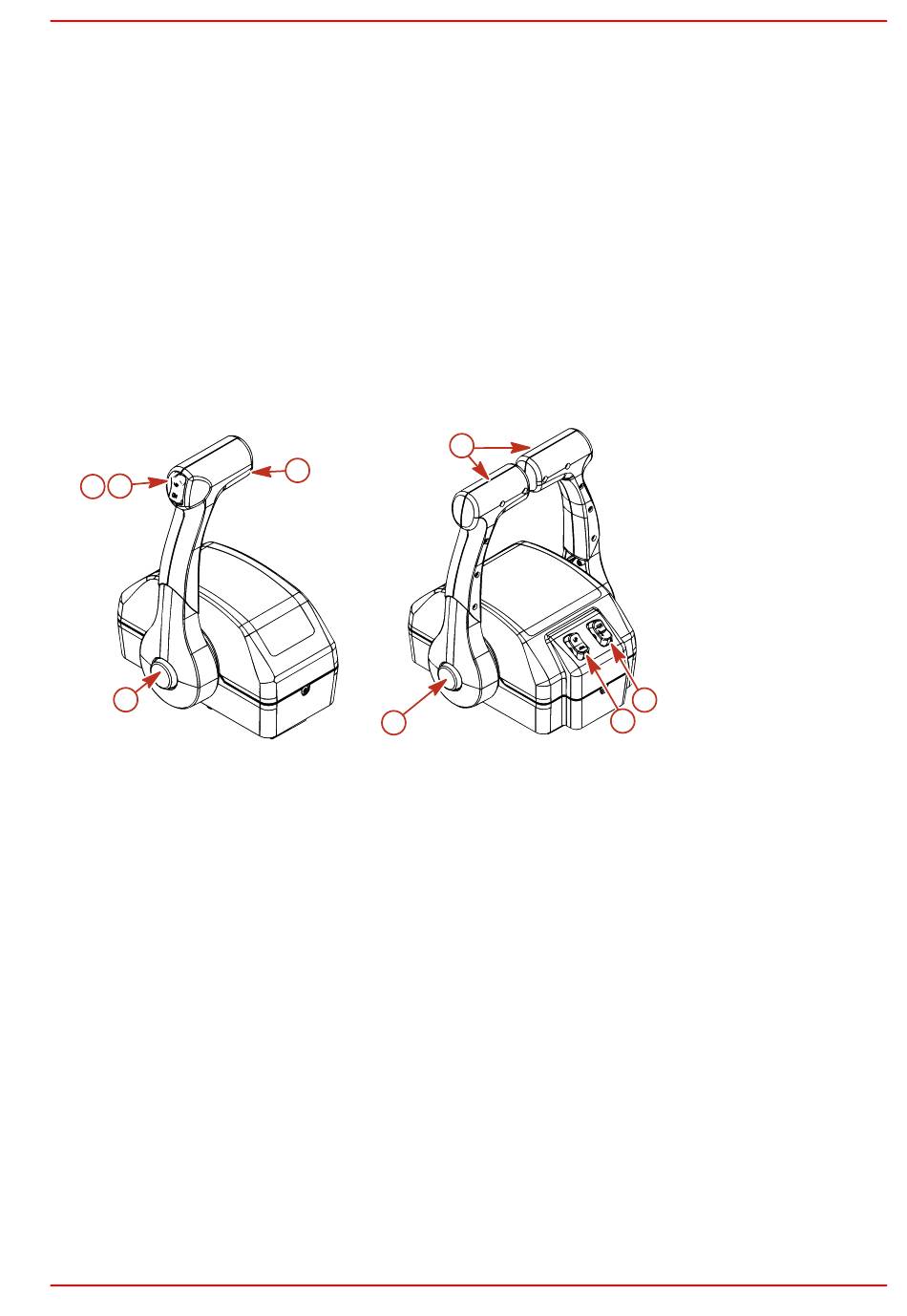

mc79503-1
a -
Knop Alleen-gas
b -
Bedieningshendel
c -
Trimbekrachtigings‐
schakelaar
d -
Trailerschakelaar
Bladzijde 9
