Bescherming van circuit
Contactschakelaar naar ECM
Geschakelde voeding naar ECM
ECM geschakelde voeding naar SIM
Voeding—diagnoseconnector

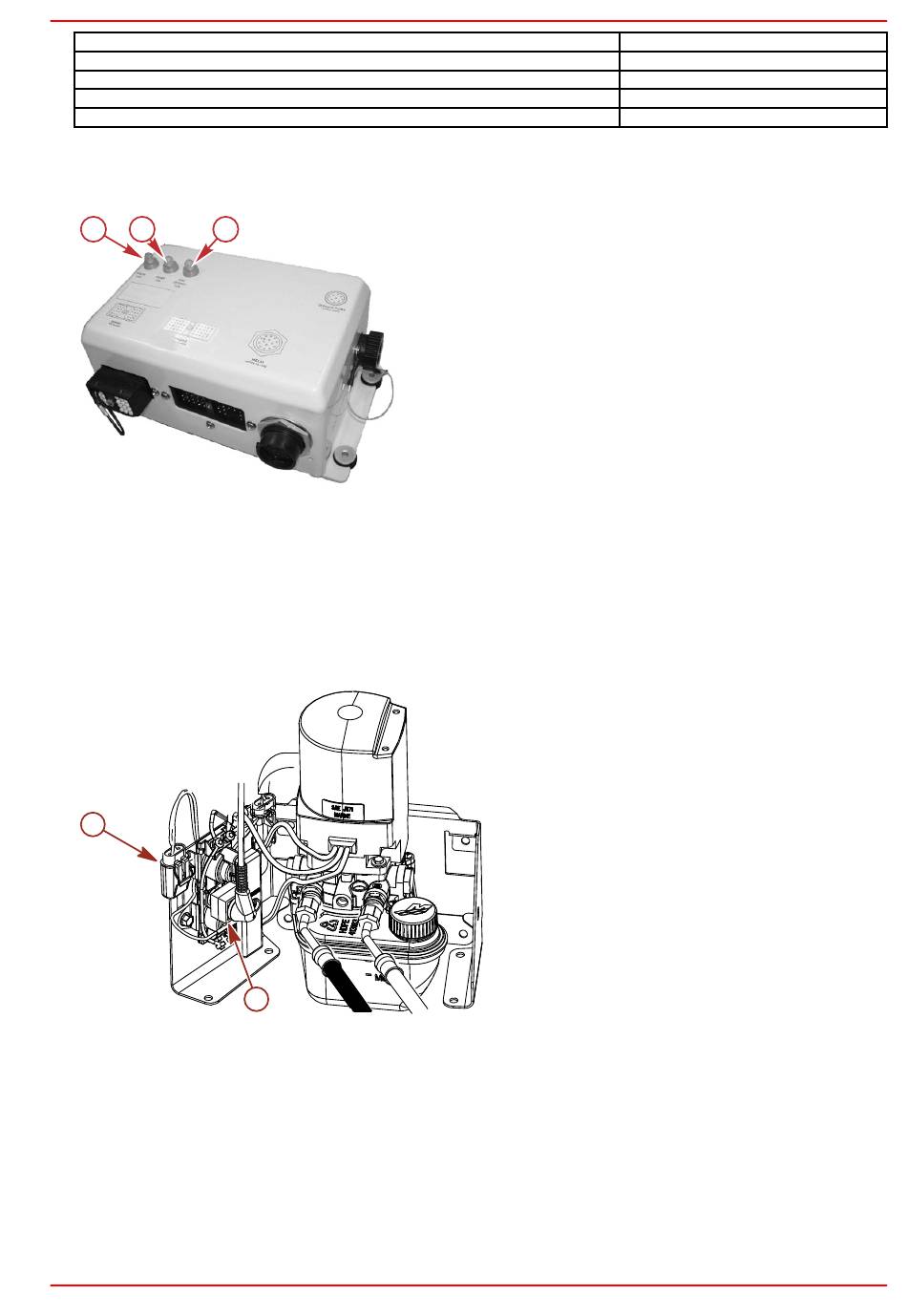

Overbelastingsbeveiliging vaartuigintegratiepaneel (VIP)
Er is meestal een vaartuigintegratiepaneel (VIP) gemonteerd in de motorruimte. Het VIP bevat drie stroomonderbrekers die
de systeembedrading helpen beschermen.
a
c
b
Overbelastingsbescherming trimbekrachtiging en MerCathode
Als het elektrisch systeem overbelast wordt, brandt (slaat) er een zekering door. De oorzaak moet gevonden en verholpen
worden voordat u de zekering vervangt.
NB: Als u de motor in een noodgeval moet gebruiken, schakel dan alle toebehoren uit en koppel deze los van de motor- of
instrumentenbedrading. Zo kunt u de bron van de elektrische overbelasting of het overmatige stroomverbruik soms
isoleren. Vervang de zekering. Als de zekering doorsmelt, is de oorzaak van de overbelasting niet verholpen en moet het
elektrisch systeem verder worden gecontroleerd. Neem contact op met een erkende Mercury Diesel reparatiewerkplaats.
1.
Het trimbekrachtigingssysteem wordt door een 110A-zekering en een zwevende 20A-zekering op de
trimbekrachtigingspomp tegen overbelasting beschermd.
a
90-8M0116238
DECEMBER 2015
nld
a -
b -
c -
50465
b
Hoofdstuk 1 - Vertrouwd raken met uw motorinstallatie
stroomonderbreker dashboard (10 A)
stroomonderbreker schakelcircuit (15 A)
stroomonderbreker SIM/vaartuigcircuit (10 A)
a -
houder in-line 20A-zekering
b -
110A-zekering
9208
Maximale waarde stroomonderbreker
10 A
15 A
15 A
5 A
Bladzijde 13
