Montage- en installatievoorschriften
4
Installatievoorschriften
4.3
Installatievoorschriften
16
•
Maximaal toegestane kabellengten:
– tussen master-regelaar en slave-regelaars: 10 m;
– tussen de regelaars en de daarbij behorende encoders: 100 m.
•
Gebruik altijd een afgeschermde kabel met paarsgewijs getwiste aders (A en A, B en
B, C en C) voor het aansluiten van:
– motorencoders en baanencoders;
– simulaties van incrementele encoders;
– de encoderingang van de master-encoder.
•
Sluit indien nodig een DC-24V-voeding aan op X44. Deze wordt gebruikt om de
encoders die op X41 en X42 zijn aangesloten, de binaire uitgangen X40:9 en X40:10
en de spanningsuitgang X40:8 te voeden. Let op: de totale stroombelastbaarheid op
X41 en X42 moet  650 mA zijn.
•
Let bij de aansluiting van incrementele encoders met externe voeding op het
volgende:
– verbind het referentiepotentiaal van de encoder met aansluiting X10:2 DGND of
X10:10 DGND op het MOVIDRIVE
•
Vrijgaveopdracht op de slave-regelaar voor synchroonloop (bij standaardbezetting
van DI01, DI02 en DI03):
– DI00 (X13:1) = "1" (/Controller inhibit), DI03 (X13:4) = "1" (Enable) en
– DI01 (X13:2) = "1" (CW) of DI02 (X13:3) = "1" (CCW)
Let op: de draairichting van de slave wordt tijdens de synchroonloop bepaald door
de draairichtinggegevens van de setpointimpulsen die van de master naar de slave
gaan.
•

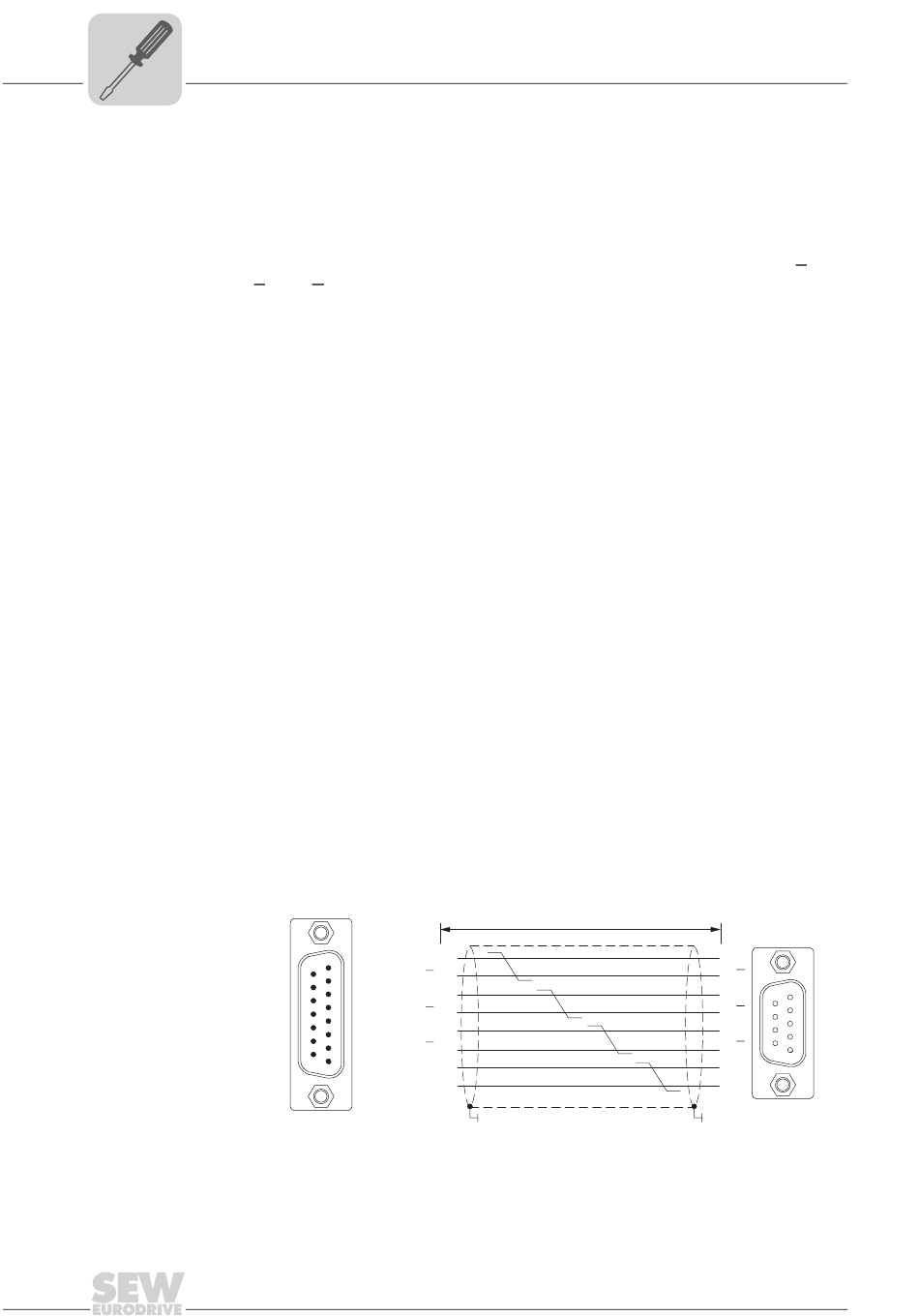

Als de master- en slave-aandrijving in dezelfde richting draaien (master
rechtsom = slave rechtsom), worden de kanalen 1:1 bedraad (Æ volgende afbeel-
ding).
MOVIDRIVE
®
MDX61B Master
DEH11B/DER11B X14
1
9
8
15
Omschakeling
– Artikelnummer van de geprefabriceerde kabel: 818 166 7
®
-basisapparaat.
Max. 10m
A
1
9
A
2
B
10
B
3
C
11
C
7
⊥
8
®
Handboek – MOVIDRIVE
MOVIDRIVE
®
MDX61B Slave
DRS11B X42
1
A
6
A
2
B
9
7
B
3
C
6
8
C
⊥
4
⊥
5
MDX61B Synchroonloopkaart DRS11B
5
1
56525ANL
